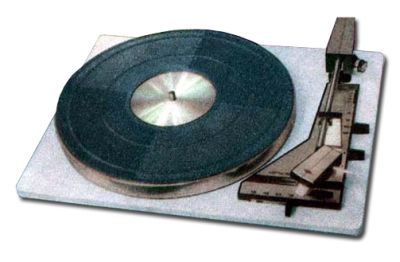

Электропроигрывающее устройство типа "I-ЭПУ-73С"

Выпускался Рижским электромеханическим заводом с 1971 года.

C 1971 года Рижский эмз выпускал ЭПУ первого класса ''I-ЭПУ-73С''. Оно служит для воспроизведения грамзаписи со стерео или монофонических грампластинок всех форматов. Скорости диска 78, 45, 33 и 16 об/мин. Универсальная магнитоэлектрическая головка звукоснимателя - ''ГЗУМ-73С'' по сравнению с пьезокерамическими обладает лучшей АЧХ и обеспечивает высокое качество звука и минимальный износ грампластинок. Массивный диск стабилизирует скорость вращения, исключая плавание звука.

Механизм автоматического управления звукоснимателем и микролифт, обеспечивает плавный спуск и подъём звукоснимателя, а автостоп возвращает его в исходное положение и выключает двигатель, по окончании проигрывания. Звукосниматель сбалансирован в двух плоскостях. Необходимая его масса, устанавливается специальной рукояткой в пределах от 0 до 4 гр. Для контроля скорости вращения на 33 об/мин, предусмотрен специальный регулятор и встроенное стробоскопическое устройство. В ЭПУ
встроен двухканальный предварительный усилитель НЧ на транзисторах. Рабочий диапазон частот ЗЧ  30...16000 гц, уровень помех от вибраций 36 дб. Коэффициент детонации 0,1%. Уровень электрического фона -60 дб. Размеры ЭПУ 146х360х285 мм, масса 6,3 кг. С 1974 года ЭПУ выпускали на две скорости вращения диска 33 и 45 об/мин, а в головке звукоснимателя две поворотные иглы, заменены на одну.

Литература:

  1. Инструкция по эксплуатации
