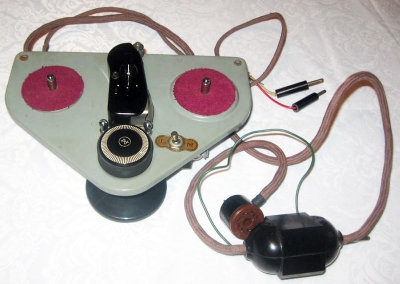

Магнитофонная приставка "Волна"

Магнитофонная приставка "Волна" с осени 1954 года выпускал Московский завод "Деталь".

Магнитофонная приставка ''Волна'' совмещала в себе простоту конструкции и электрической схемы, имела ряд достоинств и недостатков. Приставка не имела электродвигателя, тут использовался диск ЭПУ аппарата, с которым приставка и эксплуатировалась. Схема модели содержала одну радиолампу, которая выполняла функции генератора стирания и подмагничивания, корректирующего усилителя записи и предварительного усилителя сигнала. Все остальные функции выполнял базовый аппарат (бытовой радиоприёмник или усилитель НЧ) к которому приставка подсоединялась через специальный разьём. Такой разьём можно было установить на аппарат самому, он придавался в комплект приставки, а некоторые серийные аппараты уже имели подобные разьёмы, например радиолы ''Эстония-55'', ''Казань'' и др. Запись на магнитную ленту двухдорожечная, осуществляется переворачиванием и перестановкой катушек. Диапазон записываемых и воспроизводимых частот на скорости 78 об/мин составляет 100...7000 Гц, на 33 об/мин 100...3000 Гц. Скорость протяжки магнитной ленты при этом составляла 19,8 и 9,4 см/сек соответственно. Приставка не имела блока питания поэтому через разьём получала необходимые напряжения от базового аппарата, потребляя мощность около 1,5 Вт. Режимы перемоток в приставке отсутствовали, хотя в принципе это осуществлялось, но весьма хитроумным способом. Стоила магнитофонная приставка "Волна" - 300 рублей.

Литература:

  1. Инструкция по эксплуатации приставки.
  2. Паспорт.
  3. Описание в Радио № 2 за 1955 год.
