Портативный магнитофон "Репортёр-2". М-30

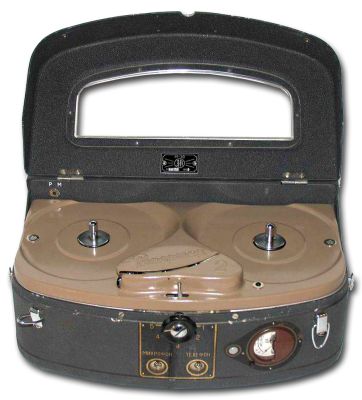

Портативный магнитофон "Репортёр-2". М-30 выпускался Горьковским завод им. Г.И.Петровского с 1958 года. (Разработка 1956 года)

Магнитофон ''Репортер-2'' предназначен для записи речи, а также речи с музыкальным сопровождением. Магнитофон работает от батарей. Запись осуществляется от микрофона типа МД-35. Отдельный усилитель воспроизведения позволяет контролировать запись непосредственно с магнитной ленты. Контроль записи можно осуществлять по индикатору или с помощью головного телефона. Магнитофон позволяет производить перезапись непосредственно с выхода на студийные магнитофоны. Магнитофон размещен в чехле, в верхней части которого имеется карман для двух запасных кассет. Переноска магнитофона осуществляется с помощью плечевого ремня. Запись можно производить, не вынимая магнитофона из чехла. Лентопротяжный механизм собран на одном двигателе ДКС-8. Усилители записи и воспроизведения выполнены на пяти лампах миниатюрной серии 0,6П2Б и одной 2П1П. Магнитофон может работать в любом положении в том числе и на ходу оператора. При закрытой крышке за действием механизма можно наблюдать через специальное окно. Управление магнитофоном осуществляется одной ручкой. Вращательным движением включается питание усилителей и регулируется уровень записи (регулировка уровня при воспроизведении отсутствует). Поступательное движение ручки выключает или включает механизм на рабочий ход. Включение аппарата на запись и воспроизведение осуществляется отдельной ручкой, находящейся под крышкой ящика. Предусмотрена блокировка включения аппарата на запись с помощью дополнительной кнопки. Имеется возможность обратной перемотки ленты. Устройство для стирания записи в модели не предусмотрено. Аппарат работает на заранее размагниченной и полированной ленте типа 2 или СН.

Технические характеристики:

  • Скорость движения ленты 19,05 см/сек.
  • Длительность непрерывной записи на одной кассете (запись однодорожечная) 15 мин.
  • Сквозная частотная характеристика от 50 до 10000 гц.
  • Уровень шумов не хуже 55 дб.
  • Нелинейные искажения не более 3%.
  • Длительность обратной перемотки 1,5...3 мин.
  • Вход для включения микрофона несимметричный.
  • Выходное напряжение не менее 1 в.
  • Коэффициент неравномерности движения ленты (детонация) не более 0,5%.
  • Габариты магнитофона 300х230х84 мм.
  • Вес без принадлежностей - 4,5 кг, с принадлежностями - 6,3 кг.

В 1960 году усилители магнитофона были переведены на транзисторы и он получил наименование - ''Репортёр-3'' М-75.

Литература:

  1. http://rw6ase.narod.ru/000/mg1/reporter2.html
