Радиоприёмник "5НР-3"

Радиоприёмник "5НР-3" выпускался в Москве с 1937 года.

Радиоприёмник ''5НР-3'' был выпущен небольшой опытной серией на одном из Московских заводов в начале 1937 года. Он построен по схеме прямого усиления 1-V-2 + выпрямитель, собран на пяти лампах с 4 вольтовым накалом ламп: СО-124 (2), СО-118, УО-104 + выпрямитель на лампе ВО-116.

Диапазоны принимаемых волн:

  • ДВ 750...1920 м
  • СВ 230...575 м.

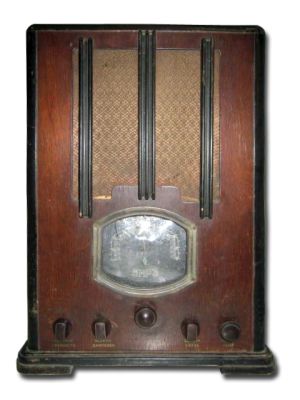

Чувствительнось и избирательность зависела от положения ручки регулятора обратной связи РП. Минимальные показатели чувствительности и избирательности: 20 мВ/м и 8 дБ, максимальные 500 мкВ и 30 дБ. Максимальная выходная мощность 1 Вт. Диапазон звуковых частот при минимальной обратной связи - 200...5000 гц. Радиоприёмник собран в деревянном лакированном корпусе. Шкала с подсветкой проградуирована в метрах. Левая ручка сеть, далее громкость, настройка, регулятор обратной связи, переключатель диапазонов.

Выпущено было 600 приёмников.

Литература:

  1. Электрическая схема радиоприёмника
  2. http://rw6ase.narod.ru/000/rpl_s/5nr3.html
