Акустическая система "15АС-109"

Выпускались Бердским ПО "Вега" с 1980 года.

(Более позднее наименование "25АС-101 по ГОСТ 23262-88 выпускались с 1989 года)

Бытовые АС ''15АС-109'' предназначены для высококачественного воспроизведения речевых и музыкальных звуковых программ в стационарных условиях.

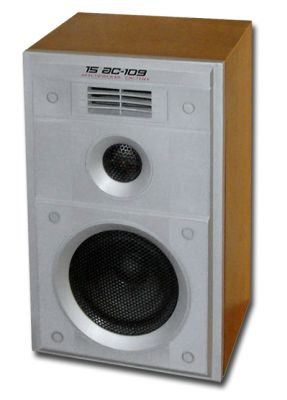

 15АС-109

Технические характеристики:

  • Рекомендуемая мощность высококачественного бытового усилителя не более 20...25 Вт.
  • Вариант установки АС - полочный.
  • Диапазон воспроизводимых частот в условиях свободного полупространства: 50-20000 Гц
  • Неравномерность АЧХ на нижней частоте: 8  дБ
  • Уровень чувствительности: 84 дБ (Па/Вт)
  • Неравномерность АЧХ звукового давления в диапазоне 100-8000 Гц:  ±4 дБ
  • Гармонические искажения АС, в диапазоне частот, Гц: 250-1000-2%, 1000-2000-1,5%, 2000-6300-1%
  • Номинальное электрическое сопротивление 15АС109: 4Ом
  • Минимальное значение полного электрического сопротивления 3,2 Ом
  • Предельная шумовая (паспортная) мощность, 25 Вт
  • Предельная мощность, 50 Вт
  • Вид низкочастотного оформления - фазоинвертор.
  • Габариты, мм ...360х220х190.
  • Масса, кг .... 6,8.



Литература:

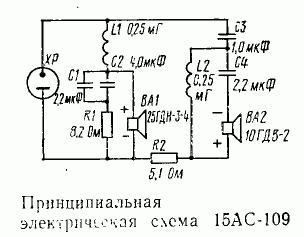

  1. Описание и схемы "15АС-109", "15АС-110"
