Л.В. Кубаркин "Азбука радиосхем". МРБ. Выпуск 259. М.-Л.: "Госэнергоиздат", 1957

Книга предназначается для начинающих радиолюбителей. В ней рассказывается о значении радиосхем, подробно рассматриваются принятые в радиотехнике схематические изображения радиодеталей и соединений, условные обозначения и наименования, разбираются все виды практически применяемых схем (принципиальных полных и сокращенных, блок-схем, монтажных и полумоитажных схем, чертежей расположения деталей на шасси, диаграмм напряжений и сопротивлений).

ВВЕДЕНИЕ

Для сохранения накопленных знаний и идей в разных областях науки и техники, для возможности обмена ими было придумано множество систем условных, символических обозначений.

Алфавит, к которому мы все так привыкли, тоже является такой системой условных обозначений. При помощи букв можно запечатлеть любое слово, а словами человек может выразить все, что угодно в любой сфере своей деятельности.

Но язык слов не всегда удобен. Попробуйте записать какое-нибудь математическое действие, даже самое простое, одними словами, не прибегая к помощи цифр и специальных знаков. Получится очень длинно, не наглядно и не понятно. И как ясно и понятно будет выглядеть то же самое, изложенное языком цифр и математических знаков, - специальной системой символов.

Таких специальных систем условных обозначений существует очень много. Музыкант запечатлевает рождающуюся мелодию нотами, химик пользуется своими обозначениями, техника немыслима без языка чертежей и условных графических обозначений.

В подавляющем большинстве случаев специальные системы символов являются международными, что очень облегчает научное и техническое общение между странами. Те небольшие различия в начертании условных обозначений, которые существуют, в разных странах, не препятствуют сколько-нибудь существенно их пониманию.

Радиотехника является таким разделом техники, в котором условные обозначения играют исключительно важную роль. Во многих других областях техники, для того чтобы дать полное представление об объекте, достаточно привести его конструктивные чертежи и рисунок внешнего вида. Радиотехнические приборы и установки тоже изображаются в виде рисунков и конструктивных чертежей, но они имеют лишь вспомогательное значение. Основное в радиотехнике - электрическая или, как ее обычно называют, принципиальная схема аппарата. Радиоаппаратура состоит из большого числа многообразных деталей, соединенных между собой различными способами. На этих схемах в отличие от конструктивных чертежей все детали и соединения показываются условными обозначениями.

Без подобной схемы нельзя составить себе полного представления о радиоаппарате даже при наличии очень поддробного его описания. Поэтому каждый радист должен знать принятые в радиотехнике условные схематические обозначения и уметь разбираться в их соединениях, т.е. должен уметь читать схемы.

Весь комплекс условных обозначений, применяющихся в радиотехнике, велик. Чтобы разбираться в радиоаппаратуре, надо хорошо его знать. Без этого нельзя читать радиотехническую литературу и вообще невозможно изучать радиотехнику.

В этой книге рассказывается о системе радиотехнических обозначений - об этой азбуке радиосхем - в таком объем какой используется в радиолюбительской практике, и при водятся основные указания по применению этих обозначений.

КАК ИЗОБРАЗИТЬ СХЕМУ РАДИОПРИЕМНИКА

Каждый радиоаппарат, например приемник, усилитель и т. д., состоит из большого количества различных деталей. В обычном, наиболее распространенном 6-7-ламповом приемнике одних только конденсаторов насчитывается около полусотни, примерно столько же в нем сопротивлений, много в нем и других разнообразных деталей.

Весь радиоаппарат в целом представляет собой сложное электрическое устройство, каждая его деталь является электрическим прибором, обладающим определенными электрическими свойствами. Работа радиоприемника основана на сложном взаимодействии всех его деталей. Для осуществления этого взаимодействия детали так или иначе соединяются электрически друг с другом. В большинстве случаев их соединение производится при помощи проводов, но иногда оно осуществляется просто путем помещения одной детали на близком расстоянии от другой. Такие детали взаимодействуют между собой вследствие образующейся между ними индуктивной или емкостной связи.

Для того чтобы составить представление о радиоприемнике или каком-либо другом радиоаппарате, надо знать, из каких деталей он состоит, как эти детали связаны между собой электрически, как они взаимодействуют друг с другом. Как можно осуществить это? Пожалуй, прежде всего напрашивается самый простой способ: дать совершенно точный рисунок или фотографию аппарата. Чтобы представление было исчерпывающим, можно дать крупным планом несколько рисунков или фотографий, выполненных с разных точек зрения.

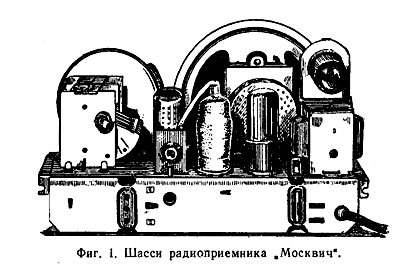

Шасси радиоприемника "Москвич".

На фиг. 1 приведена фотография простого лампового приемника. Рассмотрение этой фотографии сразу же убеждает нас в том, что подобный способ по многим причинам непригоден. Одной из этих причин является, например, то, что детали приемника расположены с разных сторон шасси (каркаса), многочисленные соединительные провода проходят сквозь отверстия в шасси и по фотографиям нельзя судить, какие именно детали они соединяют. Некоторые детали загораживают друг друга, соединительные провод, отверстия в шасси и пр., еще более затрудняя тем самым возможность разобраться в приемнике. По фотография можно лишь судить об общем характере конструкции и монтажа, но не о схеме.

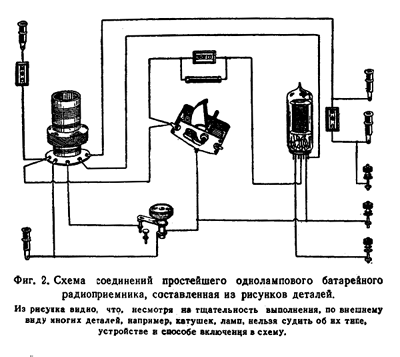

Схема соединений простейшего однолампового батарейного радиоприемника, составленная из рисунков деталей.

Из рисунка видно, что, несмотря на тщательность выполнения, по внешнему виду многих деталей, например, катушек, ламп, нельзя судить об их типе, устройстве и способе включения в схему.

Можно попытаться найти выход из этого положения, не отказываясь от его основной идеи. Например, можно попробовать сохранить фотографическую достоверность изображения деталей, устранив мешающее шасси и загораживание одних деталей другими. Для этого мы могли бы нарисовать детали (или дать их фотоснимки) и показать линиями соединительные провода. Такой рисунок совсем простого однолампового батарейного приемника показан на фиг. 2. Достаточно внимательно посмотреть на него, чтобы убедиться в том, что подобный рисунок не дает нужного представления о приемнике. С какими частями катушки соединяются те шесть проводов, которые припаяны к ее выводным лепесткам? Что за лампа применена в приемнике и к каким электродам присоединены подводимые к ней провода? Как соединены и в какой взаимосвязи находятся те обмотки, которые помещаются на каркасе катушки? Все эти вопросы остаются без ответа.

В этом приемнике применена всего одна лампа, четыре конденсатора, одно сопротивление и катушка, Между тем, в обычном приемнике, как уже указывалось, бывает по нескольку десятков конденсаторов и сопротивлений, около десятка всевозможных ламп, много катушек, трансформаторов, дросселей и т.д. Такой рисунок будет очень трудно нарисовать, он займет очень много места, получится весьма запутанным и... не даст нужного представления о приемнике.

Мы видим, что ни фотоснимки приемника, ни развернутое на плоскости рисованное изображение его деталей в их действительном виде не достигают нужной нам цели. Это не значит, что фотоснимки врнеданика и рисованные изображения его отдельных деталей совсем не нужны. Ими приходится часто пользоваться, но только для того, чтобы получать представление об устройстве и конструкции аппарата. Для того же, чтобы получить основные и наиболее важные сведения о радиоприемнике, надо иметь его электрическую схему, на которой все детали показаны условными “схематическими” изображениями.

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ РАДИОДЕТАЛЕЙ

Название “условное изображение” говорит как будто бы о том, что оно совсем не похоже на изображаемый предмет, Можно, например, условиться обозначать конденсатор треугольником, а катушку квадратом. Однако такая система представляла бы много неудобств. Все подобные изображения пришлось бы заучивать чисто механически, так как у них нет каких-либо общих черт с изображаемым предметом.

В радиотехнике принята значительно более рациональная система условных изображений, которая с известным правом может называться системой не условных, а предельно упрощенных изображений, в которых или сохранены наиболее общие и характерные черты изображаемых деталей, или достаточно выразительно подчеркнут основной принцип их действия. Благодаря этому запоминание услсвных изображений не представляет труда и составленная из них схема получается очень наглядной.

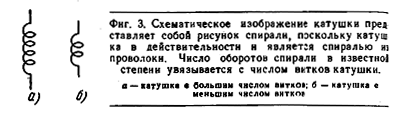

 Схематическое изображение катушки представляет собой рисунок спирали, поскольку катушка в действительности и является спиралью из проволоки. Число оборотов спирали в известной степени увязывается с числом витков катушки. а - катушка с большим числом витков; б - катушка с меньшим числом виткое

Для пояснения сказанного рассмотрим несколько примеров.

На фиг. 2, которая была приведена в качестве образчика схемы, составленной из рисованных изображений радиодеталей, есть катушка, вызвавшая у нас недоуменные вопросы. На каркасе катушки видно несколько обмоток, внизу показаны пять выводных лепестков. От каких обмоток сделаны эти выводы, в какой связи находятся между собой обмотки? Рисунок не дает ответа на эти вопросы.

Каждая катушка состоит из какого-то количества витков провода. По существу катушка представляет собой проволочную спираль. Отсюда сама собой напрашивается мысль условно изображать катушку в виде спирали. Такое условное изображение в действительности и принято. Оно показано на фиг. 3,а.

Начало и конец катушки показаны небольшими прямыми отрезками, которыми они соединяются с другими деталями, входящими в схему, это “выводы" катушки. Число оборотов спирали в какой-то степени символизирует число витков катушки. Обычно у спирали делают от трех до восьми.витков, но если хотят подчеркнуть, что катушка содержит немного витков, то число витков спирали на условном изображении уменьшают, показывая обычно от одного до трех витков, как это можно видеть на фиг. 3,б. Длина спирали подчеркивает, что левая из двух показанных на этом рисунке катушек состоит из большего числа витков, чем правая.

У катушек часто делаются отводы. Катушки с отводами, например, применяются в детекторных, а иногда и простейших ламповых приемниках. Подобная катушка показана на фиг. 4,а, а на фиг. 4,6 дано ее условное изображение. Если у катушки несколько отводов, то они показываются таким же способом.

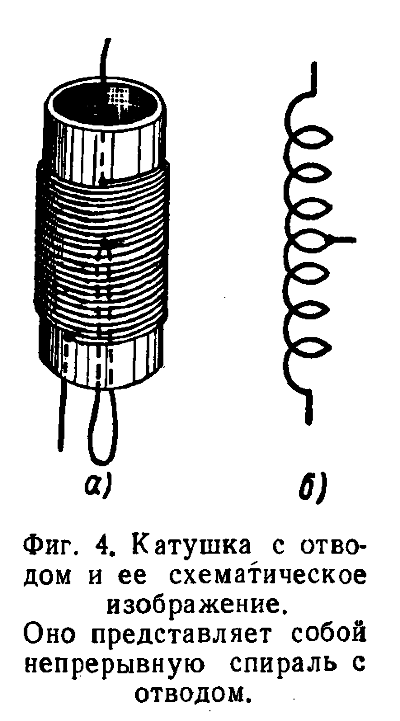

 Катушка с отводом н ее схематическое изображение. Оно представляет собой непрерывную спираль с отводом.

 В большинстве приемников катушки, относящиеся к разным диапазонам, не представляют собой одну непрерывную и однотипную намотку с отводами. Обычно они состоят из двух или трех секций, находящихся на одном каркасе и выполненных разными способами, например средневолновая часть катушки делается однослойной, а длинноволновая - многослойной намотки (фиг. 5,а), причем соединяются они последовательно. Схематически такая катушка выглядит обычно так, как изображено на фиг. 5,6: секции, относящиеся к разным диапазонам, располагаются рядом и соединяются коротким отрезком прямой. От места их соединения показывается вывод, который имеется в действительности. Надо, однако, отметить, что катушка, подобная показанной на фиг. 5, может быть изображена на схеме и так, как катушка на фиг. 4, т.е. как непрерывная спираль с отводом.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Катушки, относящиеся к разным диапазонам, могут быть намотаны на разных каркасах, но так как это принципиального значения не имеет то и не находит отражения на схемах и такие катушки обычно изображаются так же, как показано на фиг. 5.

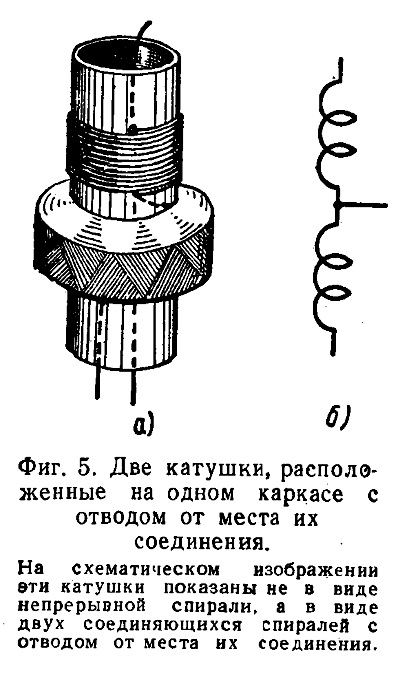

Две катушки, расположенные на одном каркасе с отводом от места их соединения.

На схематическом изображении эти катушки показаны не в виде непрерывной спирали, а в виде двух соединяющихся спиралей с отводом от места их соединения.

Катушки, входящие в состав радиоаппаратуры, часто бывают индуктивно связаны друг с другом. Конструктивно такая связь может быть осуществлена разными способами. Катушки, например, могут быть намотаны на одном каркасе, как это показано на фиг. 6,а, или на разных каркасах, находящихся один в другом, и т.д. Для того чтобы графически на схеме показать существование между катушками индуктивной связи, условные изображения катушек помещаются рядом, а витки спирали, символизирующие витки катушек, обращают в разные стороны, как это показано на фиг. 6,б.

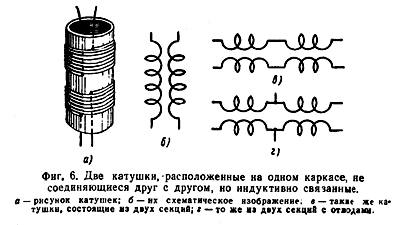

Две катушки, расположеиные на одном каркасе, не соединяющиеся друг с другом, ио индуктивно связанные.

Рисунки фиг. 6,а и б относятся к тому случаю, когда индуктивно связанные катушки состоят из одной секции каждая. Часто катушки состоят из нескольких секций, например из двух. В этом случае катушки изображаются на схеме так, как показано на фиг. 6,в, а если от места соединения секций имеются отводы, то так, как показано на фиг. 6,г.

Не всегда бывают секционированы обе индуктивно связанные катушки. Часто секционируется только одна из них, а вторая катушка располагается так, что индуктивная связь имеется между ней и обеими секциями второй катушки. Такой случай изображен на фиг. 7,а. Здесь намотки 1 и 2 являются секциями одной катушки. Они соединены последовательно и от места соединения сделан отвод. Катушка 3 расположена между секциями 1 и 2 первой катушки и поэтому индуктивно связана с ними обеими. Подобное сочетание катушек встречается в практике очень часто, на схемах оно изображается так, как показано на фиг. 7,б.

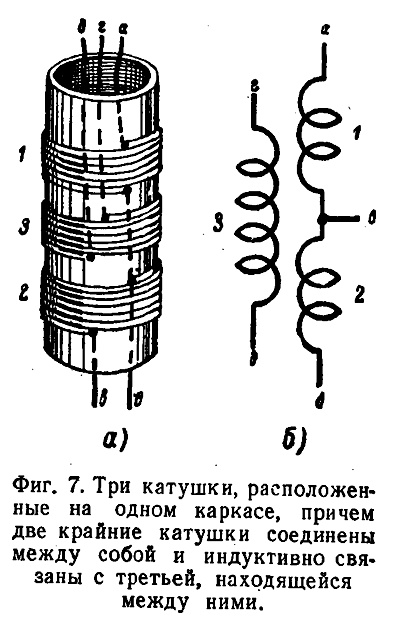

 Три катушки, расположенные на одном каркасе, причем две крайние катушки соединены между собой и индуктивно связаны с третьей, находящейся между ними.

Теперь, получив некоторые сведения о принципах схематического изображения катушек, мы можем обратиться снова к фиг. 2. Показанная на ней катушка, состоящая из четырех отдельных секций, более детально изображена на фиг. 8. Две секции, а именно 1 и 2, образуют контурную катушку. Первая из них является средневолновой, вторая - длинноволновой.

От места соединения секций сделан отвод. Вторая катушка, индуктивно связанная с первой, состоит тоже из двух секций 3 и 4, но без отвода от места их соединения. Схематическое изображение такой катушки приведено на фиг. 8,6. Одноименные секции и катушки обозначены на обеих частях рисунка одинаковыми цифрами.

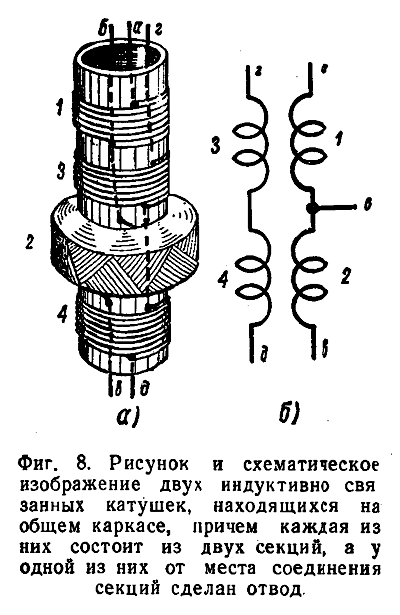

Рисунок и схематическое изображение двух индуктивно связанных катушек, находящихся на общем каркасе, причем каждая из них состоит из двух секции, а у одной из них от места соединения секции сделан отвод

Катушки, которые мы только что рассмотрели, неподвижные. Однако в радиоаппаратуре иногда используются катушки, состоящие из двух частей, одна из которых делается неподвижной, а вторая может изменять свое положение относительно первой, чаще всего вращаясь внутри нее (фиг. 9,а). При этом обе катушки оказываются индуктивно связанными между собой. Делается это или для того, чтобы иметь возможность изменять величину индуктивной связи между обеими катушками или же изменять общую индуктивность того контура, в состав которого входят эти катушки.

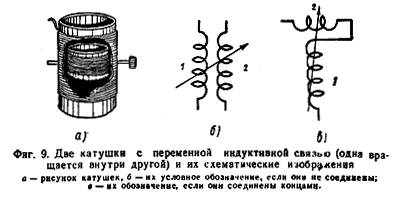

Две катушки с переменной индуктивной связью (одна вращается внутри другой) и их схематические изображения

Схематическое изображение таких катушек зависит от способа их соединения. Если неподвижная катушка 1 и подвижная 2 входят в разные цепи, то их условные изображения располагаются рядом, как это показано на фиг. 9.б, а наличие между ними переменной связи символизируется пересекающей их стрелкой.

Часто бывает, что две катушки, между которыми имеется переменная связь, являются, по сути дела, секциями одной катушки, соединенными последовательно. Условное изображение такой катушки показано на фиг. 9,б. Здесь 1 - неподвижная секция, 2 - подвижная.

Схематическое изображение может дать представление не только о роде детали, но и о ее основных конструктивных особенностях. Катушка с переменной ивдуктивностью, такая, например, какая показана та фиг. 9, в общем виде может быть изображена так, как она показана на фиг. 10,а. Стрелка, пересекающая схематическое изображение катушки, указывает на то, что индуктивность ее можно изменять. Однако подобное схематическое изображение никак не указывает ни на способ, ни на характер изменения индуктивности.

 Четыре вида схематических изображений катушек с переменной индуктивностью.

 Изменение индуктивности катушки может быть плавным в скачкообразным. Оно может быть осуществлено разными способами, и в зависимости от этого различными могут быть и соответствующие условные обозначения. Для плавного изменения индуктивности катушек применяют изображения, показанные на фиг. 10,а, б и в, а для скачкообразного - на фиг. 10,г.

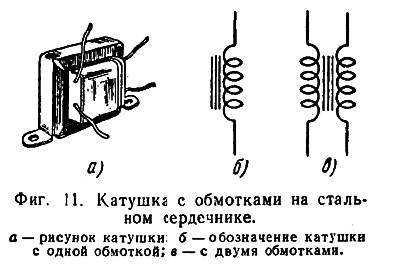

Катушки часто бывают намотаны на стальных сердечниках. Внешний вид катушки с сердечником показан на фиг. 11,а, а ее схематическое изображение - на фиг. 11,б. На схемах стальной сердечник изображается в виде двух-трех параллельных линий, расположенных рядом с витками катушки.

 Катушка с обмотками на стальном сердечнике.

Катушка, намотанная на стальном сердечнике, в радиотехнике обычно называется низкочастотным дросселем.

В ряде случаев на стальном сердечнике помещают две или несколько катушек (намоток), образующих трансформатор. Схематическое изображение трансформатора такого типа приведено на фиг. 11,в.

Подобные трансформаторы, как и дроссели, являются низкочастотными, потому что стальные сердечники, выполняемые из отдельных тонких пластин, позволяют им работать только в пределах звуковых частот. Для работы на радиочастотах приходится применять высокочастотные сердечники из специального карбонильного железа, альсифера и т.п. Примерный внешний вид высокочастотной катушки с сердечником показан на фиг. 12,а. На схемах подобная катушка изображается так, как это показано на фиг. 12,б, когда сердечник неподвижен относительно катушки, или же как на фиг. 12,б, когда сердечник может передвигаться относительно катушки. Перемещение сердечника используется для подгонки индуктивности катушки под нужную величину.

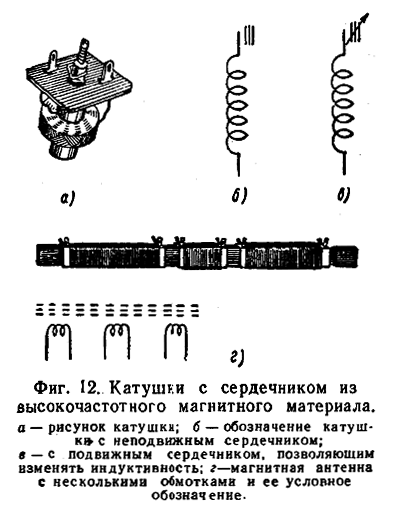

 Катушки с сердечником из высокочастотного магнитного материала.

Возможность перемещения сердечника относительно катушки символизируется тем, что его изображение пересекается стрелкой.

В большинстве случаев каждая высокочастотная катушка имеет отдельный сердечник, но иногда на одном сердечнике помещают несколько катушек. Такую совместную намотку катушек на одном общем высокочастотном сердечнике приходится выполнять, например, для приемников с магнитными антеннами. На ферритовом стержне такой антенны помещаются входные контурные катушки. Внешний вид и схематическое изображение таких катушек на фиг 12,г.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Катушки могут служить хорошим примером использования предельно упрощенного рисунка - спирали - в качестве схематического изображения. По этому же принципу строятся и изображения большинства других деталей. Например, конденсатор в простейшем виде состоит из двух пластин, расположенных рядом и разделенных диэлектриком.

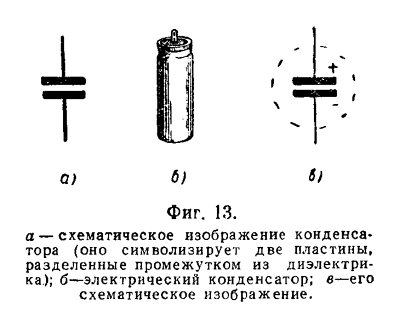

а - схематическое изображение конденсатора (оно символизирует две пластины, разделенные промежутком из диэлектрика); б - электролитический конденсатор; в - его схематическое изображение.

В схемах две его пластины показываются в виде двух черточек (фиг. 13,а). Такое символическое изображение просто и в то же время сохраняет в себе основные элементы физической сущности конденсатора.

Так изображаются на схемах всевозможные конденсаторы постоянной емкости независимо от их величины и типа. Несколько измененное обозначение присвоено лишь электролитическим конденсаторам (фиг. 13,б), изображение которых обводится на схемах пунктирным кружком, как это показано на фиг. 13,в. Так как электрические конденсаторы должны включаться с соблюдением определенной полярности, то на схемах их полярность указывается знаками плюс и минус.

Значительную группу конденсаторов составляют конденсаторы, емкость которых может быть по желанию изменена в пределах, допускаемых их конструкцией (фиг. 14,а;)

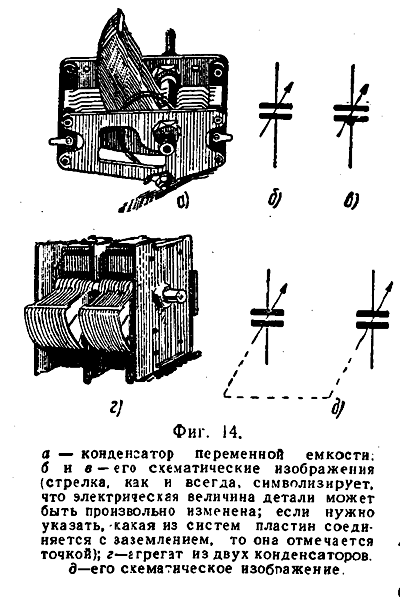

 а - конденсатор переменной емкости; б и в - его схематические изображения (стрелка, как и всегда, символизирует, что электрическая величина детали может произвольно изменена; если нужно указать, какая из систем пластин соединена с заземлением, то она отмечается точкой); г - агрегат из двух конденсаторов; д - его схематическое изображение.

 Такие конденсаторы применяются для настройки контуре приемников. В принятой системе условных обозначений возможность изменения электрической величины той или иной детали показывается на схемах стрелкой. В соответствии с этим конденсаторы переменной емкости изображаются на схемах также, как и постоянные, но они перечеркиваются стрелкой (фиг. 14,б).

Иногда бывает необходимо показать на схеме, какие из пластин являются подвижными, а какие неподвижными. В таких случаях подвижные пластины отмечаются точкой, как это показано показано на фиг. 14,в.

В современной радио аппаратуре чаще всего применяются не одиночные конденсаторы, сдвоенные или строенные агрегаты, представляющие собой соединение на одной общей оси двух или трех переменных конденсаторов (фиг. 14,г); схематическое изображение сдвоенного агрегата переменных конденсаторов приведено на фиг. 14,е. Пунктирны линии, соединяющие два условных изображения конденсаторов, символизируют объединенное управление ими.

Такой вид схематического изображения имеет определенные преимущества. Он позволяет изображать отдельные переменные конденсаторы, образующие агрегат, в тех места схемы, в которых они фактически работают, т.е. около тех деталей, с которыми они непосредственно соединены.

Подобное соединение пунктирной линией схематически обозначений не только конденсаторов, но и других детали показывает, что управление ими производится одной обще ручкой.

Как правило, переменные конденсаторы, применяемые в радиоаппаратуре, состоят подобно конденсатору, изображенному на фиг. 14,а, из одной неподвижной системы пластин и одной подвижной. Но в отдельных случаях применяются еще так называемые дифференциальные конденсаторы, имеющие одну подвижную систему пластин и две неподвижных (фиг. 15,а).

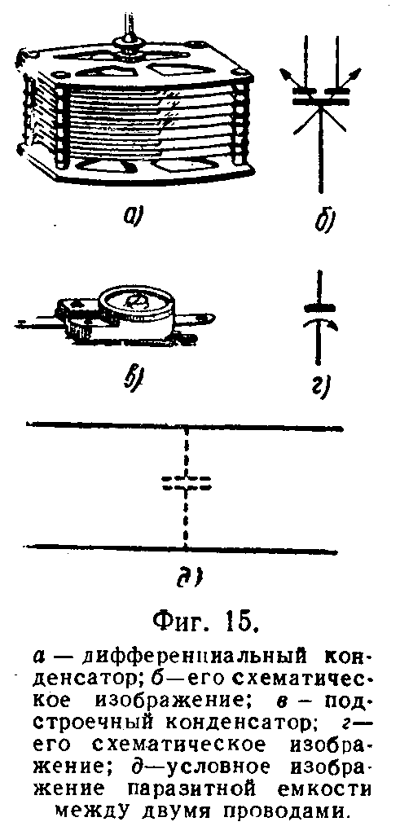

 г - его схематическое изображение; д - условное изображение паразитной емкости между двумя проводами.

Если вращать ось такого конденсатора, то его подвижные пластины будут выходить из одной системы неподвижных пластин, уменьшая тем самым емкость по отношению к ней, и входить в другую систему, увеличивая в свою очередь емкость этой части конденсатора. Схематическое изображение таких конденсаторов показано на фиг. 15,б.

Для подстройки колебательных контуров при их регулировке применяются так называемые полупеременные конденсаторы. Нужная величина их емкости подбирается при налаживании аппарата и в дальнейшем не изменяется. Внешний вид одной из конструкций конденсатора такого рода показан на фиг. 15,e, a его схематическое обозначение - на фиг. 15,г.

Емкостью обладают не только конденсаторы. Емкость имеется между отдельными деталями, между проводами, между витками катушек и т. д. Такого рода емкость называют обычно паразитной. Иногда паразитную емкость приходится показывать на схеме, чтобы ее наличие было соответствующим образом учтено. Такие паразитные емкости изображаются как и обычные конденсаторы, но пунктиром (фиг. 15,г).





john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Как уже сказано ранее, почти в каждом радиоприемнике в большом количестве применяются сопротивления. Сопротивления эти бывают разных конструкций и разного устройства, но в большинстве случаев они представляют собой небольшой цилиндр из фарфора или какого-нибудь другого изолятора, на который тем или иным способом нанесен проводящий слой, обладающий нужным электричемким сопротивлением. В других конструкциях на цилиндре наматывается требуемое количество витков тонкой проволоки из специальных сплавов, обладающих большим сопротивлением.

В качестве условного схематического изображения cопротивления выбран прямоугольник, который в известной степени передает внешний вид цилиндра, на который нанесен проводящий слой или намотана проволока. Внешний вид наиболее распространенного сопротивления приведен на фиг. 16,а, а его схематическое изображение - на фиг. 16,б. Как видно из рисунка, схематическое изображение сопротивления не так сильно отличается от его внешнего вида.

Резисторы

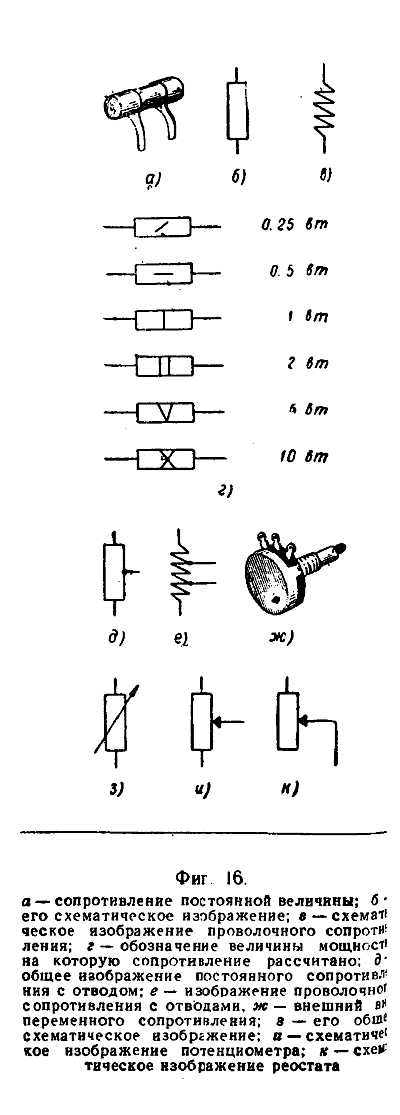

Фиг 16. а - сопротивление постоянной величины; б - его схематическое изображение; в - схематическое изображение проволочного сопротивления; г - обозначение величины мощности, на которую сопротивление рассчитано; д - общее изображение постоянного сопротивления с отводом; е - изображение проволочного сопротивления с отводами, ж - внешний вид переменного сопротивления; з - его обшее схематическое изображение; и - схематическое изображение потенциометра; к — cxeматическое изображение реостата

Если сопротивление выполняется из проволоки, то оно изображается в виде зигзагообразной линии, как показано на фиг. 16,в (К.Р. - в настоящее время на импортных да и на отечественных радиосхемах зачастую зигзагообразной линией обозначают любое сопротивление - постоянное, переменное и проволочное). Для нормальной работы радиоаппарата важно, чтобы все сопротивления в схеме были правильно выбраны в отношении мощности, которая может выделяться на них без риска их порчи. Поэтому на прямоугольнике, изображающем сопротивление помешают условные обозначение указывающие их мощность в ваттах (Вт) (фиг. 16,г). Косой чертой обозначается сопротивление, рассчитанное на мощность 0,25 Вт, прямой чертой, расположенной вдоль обозначения сопротивления - 0,5 Вт, Следующие обозначения являются просто римскими цифрами.

Сопротивления иногда имеют отводы, которые на схемax показываются так же, как у катушек (фиг. 16,д). Проволочное сопротивление с двумя отводами изображено на фиг. 16, е.

Кроме постоянных сопротивлений, в радиоаппаратуре применяются и переменные, которые используются, например, для регулировки усиления, громкости и тембра. Внешний вид наиболее распространенного переменного сопротивления приведен на фиг. 16,ж, а его условное обозначение - на фиг. 16,з.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:



В большей части радиоаппаратуры применяются электронные лампы. В настоящее время применяются лампы очень многих типов. Они отличаются друг от друга - своим назначением, а по своей конструкции - числом электродов и внутренним устройством. Ламповые электроды связаны в схемах со многими деталями и цепями. Поэтому все части лампы - ее электроды - должны быть показаны на условном обозначении лампы, иначе нельзя будет представить себе способ ее включения. В соответствии с этим основным условием разработана простая и удобная система обозначения ламп.

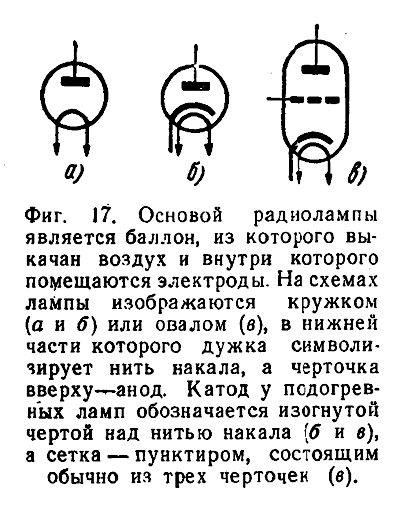

Основной конструктивной частью каждой лампы является ее баллон, который изображается в виде овала или круга (фиг. 17).

У каждой лампы обязательно есть нить накала, которая показывается дужкой внизу баллона. Следующей необходимой частью лампы является анод, который изображается короткой толстой чертой, помещаемой обычно вверху баллона. Как видно на фиг. 17, выводы электродов показываются в виде линий, идущих от электродов наружу.

Лампа, условное изображение которой приведено на фиг. 17,а и б, носит название диода или двухэлектродной лампы. Такая лампа служит для преобразования переменного тока в постоянный, или, как говорят, для выпрямления переменного тока. Такие лампы чаще обозначаются в виде кружка, а не овала.

Значительная часть современных ламп имеет подогревные катоды. Такой катод показывается дужкой над нитью накала, как это видно на фиг. 17,б.

У большинства электронных ламп, кроме анода и катода, имеется еще сетка, которая изображается пунктирной линией. Подогревная лампа с одной сеткой - триод - показана на фиг. 17,в.

Нить накала, подогревный катод, сетка и анод являются основными ламповыми электродами. В настоящее время применяются более сложные лампы, но большинство их представляют собой сочетание этих элементов. Так, например, на фиг. 18,а приведено условное изображение двойного подогревного диода типа 6Х6С. Его отличием является то, что у каждого из диодов имеется отдельный катод. На фиг. 18,б изображена комбинированная лампа, состоящая из сочетания двух диодов и одного триода, - так называемый двойной диод-триод.

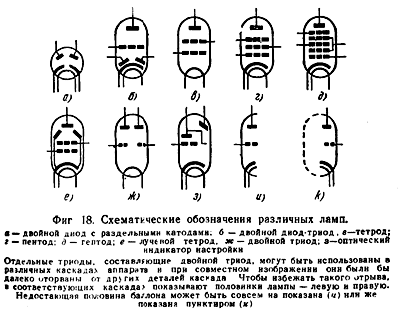

 Схематические обозначения различных ламп.

а - двойной диод с раздельными катодами; б - двойной диод-триод; в - тетрод; г - пентод; д - гептод; е - лучевой тетрод, ж - двойной триод; з - оптический индикатор настройки

Отдельные триоды, составляющие двойной триод, могут быть использованы в различных каскадах аппарата и при совместном изображении они были бы далеко оторваны от других деталей каскада. Чтобы избежать такого отрыва, в соответствующих каскадах показывают половинки лампы - левую и правую. Недостающая половина баллона может быть совсем на показана (и) или же показана пунктиром (к).

Развитие ламп шло в основном по пути создания комбинированных ламп вроде двойного диод-триода или по пути введения в лампу дополнительных сеток. Лампой с двумя сетками является так называемая экранированная лампа или тетрод (фиг. 18,в), которая во многом превосходит триод. Однако и у нее есть недостатки, для устранения которых пришлось добавить в лампу еще одну сетку - третью по счету. Так получилась лампа с тремя сетками или пентод, схема которого показана на фиг. 18,г. Пентод - одна из наиболее распространенных ламп. На фиг. 18,д приведено схематическое изображение гептода - пятисеточной лампы, применяющейся в качестве преобразователя частоты.

В последнее время очень большое распространение получили лучевые тетроды, используемые главным образом для работы в качестве оконечных низкочастотных ламп. Характерной особенностью их условного изображения являются два направляющих электрода, расположенных около анода и соединенных с катодом (фиг. 18,е). Все большее применение получают двойные триоды (фиг. 18,ж), в особенности в схемах телевизоров и магнитофонных усилителей.

На фиг. 18,з показан оптический индикатор настройки - лампа 6Е5С, облегчающая точную настройку на станции и украшающая своим зеленым глазком переднюю панель радиоприемников.

Приводить условные обозначения всех решительно ламп не стоит, потому что они сравнительно мало отличаются друг от друга и представляют собой лишь различные комбинации одних и тех же элементов. Следует отметить лишь, что в последнее время очень распространено использование двух триодов, входящих в состав комбинированных двойных триодов (фиг. 18,ж), в различных частях схемы аппарата. Для того чтобы не отрывать лампу от каскада, в котором она работает, и от деталей, связанных с ней, двойной триод часто показывают в виде двух отдельных половинок, как изображено на фиг. 18,и. Иногда к такой половинке недостающую часть баллона дорисовывают пунктиром (фиг. 18.к). Так как в схеме аппарата может быть несколько таких половинок, то, чтобы отличить принадлежность половинок к одной лампе, их помечают одинаковым номером. Лампы на схемах обыкновенно обозначают буквой Л с соответствующим очередным номером: Л1, Л2 и т.д. Разъединенные половинки двойного триода в таких случаях обозначают одинаково.

Кроме ламп, относящихся к группе приемно-усилительных, с условными изображениями которых читатель познакомился, в радиоаппаратуре применяются лампы и других типов. Многие из них относятся к числу газонаполненных. Наличие в лампе газа обозначается на условном изображении штриховкой. Например, у газотрона, являющегося по существу диодом, основное обозначение такое же, как у диода (фиг. 17,а), но наличие в баллоне газа обозначаема штриховкой, как показано на фиг. 19,а. Схематическое обозначение тиратрона, т. е. газотрона, имеющего сетку, приведено на фиг. 19,б.

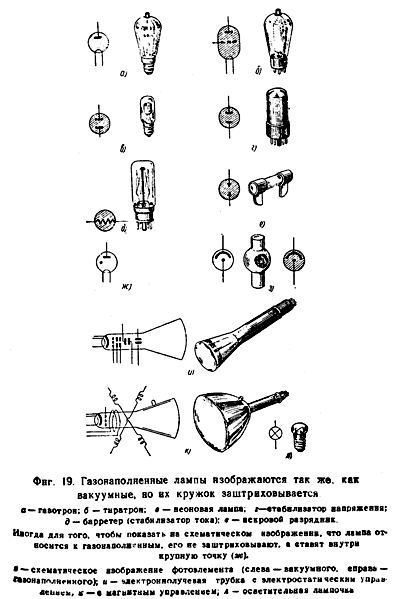

  Газонаполненные лампы изображаются так же, как вакуумные, во их кружок заштриховывается

а - газотрон; б - тиратрон; в - неоновая лампа: г - стабилизатор напряжения; д - барретер (стабилизатор тока); е - искровой разрядник.

Иногда для того, чтобы показать на схематическом изображении, что лампа относится к газонаполненным, его не заштриховывают, а ставят внутри крупную точку (ж).

з - схематическое изображение фотоэлемента (слева - вакуумного, справа - газонаполненного); и - электроннолучевая трубка с электростатическим управлением, к - с магнитным управлением, л - осветительная лампочка

Подобным образом обозначаются и газонаполненные лампы других типов и назначений. В качестве индикаторных ламп очень часто применяются неоновые лампы, условное обозначение которых приведено на фиг. 19,в. Для поддержания постоянства напряжения и тока применяются стабилизаторы. Условное изображение газового стабилизатора напряжения приведено на фиг. 19,г, а стабилизатора тока - на фиг. 19,д. На фиг. 19,е показано схематическое изображение газового разрядника, который применяются для защиты аппаратуры от грозовых разрядов.

Следует отметить, что иногда присутствие в баллоне газа показывается не штриховкой, а крупной точкой. Поэтому, кроме, например, такого изображения газотрона, какое приведено на фиг. 19,а, можно встретить и такое, какое показано на фиг. 19,ж.

К числу ламп иного типа, встречающихся в радиоаппаратуре, принадлежат фотоэлементы. Внешний вид фотоэлемента и его схематические изображения - вакуумного и газонаполненного - приведены на фиг. 19,з.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Все большее применение в радиоаппаратуре получают электроннолучевые трубки. Эти трубки являются главнейшей частью каждого телевизора или осциллографа. По своему устройству электроннолучевые трубки делятся на трубки с электростатическим управлением и с магнитным управлением. Первые применяются в осциллографах (измерительные приборы), их внешний вид и схематическое изображение показаны на фиг. 19,и. Вторые используют в телевизорах. Их внешний вид и схематическое изображение приведены на фиг. 19,к.

Для освещения шкалы в радиоприемниках, в индикатоpax включения и т.п. применяются небольшие осветительные электрические лампочки, подобные тем, которые используются в карманных электрических фонарях. На схемах эти лампочки обозначаются, как и все вообще электрические осветительные лампы, кружком с крестом в середине (фиг. 19,л).

Хотя схематическое изображение электронной лампы и дает полное представление о типе лампы и ее назначении, однако оно все же недостаточно для правильного включения лампы в схему. У электронных ламп довольно много электродов (до восьми), расположены они различными способами, и для правильного включения лампы надо знать, с каким именно электродом лампы соединен тот или иной вывод. Чертеж, показывающий, как распределены выводы электродов ламп, называется ее цоколевкой.

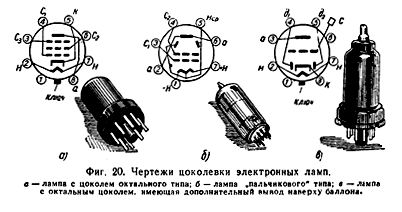

 Чертежи цоколевки электронных ламп.

а - лампа с цоколем октального типа; б - лампа "пальчикового" типа; в - лампа с октальным цоколем, имеющая дополнительный вывод наверху баллона.

Чертеж цоколевки представляет собой разметку цоколя лампы со вписанным внутрь него схематическим изображением этой лампы, выполненным так же, как и приведенные на фиг. 17-19. На чертеже показан способ присоединения выводов к штырькам на цоколе.

В качестве примера на фиг. 20,а приведен рисунок цоколя лампы типа 6К3 - высокочастотного пентода. Цоколь этот - стандартный, восьмиштырьковый. В его центре находится направляющий штырь с ключом - выступом, идущим вдоль штыря. В ламповой панели имеется соответствующий круглый вырез для направляющего штыря с пазом для ключа. Наличие направляющего ключа с выступом не дает возможности неправильно установить лампу в панель. На чертеже цоколевки, как видно из фиг. 20,а, ключ символизируется выступом. Штырьки расположены по кругу, нумерация их идет, начиная от ключа, по часовой стрелке.

Чертеж цоколевки всегда соответствует виду на цоколь снизу, со стороны штырьков. Как видно из рисунка, нить накала лампы соединена со штырьками 2 и 7, катод - со штырьком 5, анод - со штырьком 8, сетки со штырьками 3, 4 и 6. Штырек 1 - холостой (свободный). У ламп с металлическим или металлизированным баллоном к этому штырьку присоединяется баллон. Около штырьков часто проставляются буквы, означающие соответствующие электроды. Счет сеток ведется от катода.

Не все лампы имеют направляющие штыри. Не имеют их, например, “пальчиковые” лампы. Для обеспечения правильности их установки в панель выводные штырьки у них расположены несимметрично - в одном месте между соседними штырьками есть увеличенный просвет (фиг. 20,б). Нумерация штырьков ведется по часовой стрелке от этого просвета.

Некоторые лампы, кроме выводов на цоколе, имеют еще вывод в верхней части баллона, так называемый колпачок. К нему в большинстве случаев бывает присоединена управляющая сетка лампы. На чертеже цоколевки в таких случаях колпачок изображается небольшим прямоугольничком вверху цоколя справа или слева, как показано на фиг. 20,в, где даны внешний вид и чертеж цоколевки двойного диод-триода.

Двухэлектродные лампы - вакуумные или газовые, схематические изображения которых приведены на фиг. 17,а и 19,а, применяются для двух целей: лампы малой мощности используются для детектирования, а лампы большей мощности работают в качестве выпрямителей переменного тока. Однако для этих целей в радиотехнике и электронике применяются также твердые или контактные выпрямители, в которых используются свойства односторонней проводимости контакта между некоторыми веществами.

К таким контактным выпрямителям принадлежат общеизвестные кристаллические детекторы. Внешний вид такого детектора применявшегося ранее типа приведен на фиг.21,а.

 кристаллические детекторы

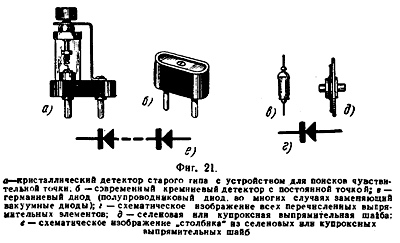

 Фиг. 21. а - кристаллический детектор старого типа с устройством для поисков чувствительной точки, б - современный кремниевый детектор с постоянной точкой; в - германиевый диод (полупроводниковый диод, во многих случаях заменяющий вакуумные диоды); г - схематическое изображение всех перечисленных выпрямительных элементов; д - селеновая или купроксная выпрямительная шайба; е - схематическое изображение "столбика" из селеновых или купроксных выпрямительных шайб

В последние годы такие сложные детекторы, на которых надо было “искать точку”, заменены детекторами с постоянной точкой, схожими по внешности со штепсельной вилкой (фиг. 21,б). В самое последнее время для этой цели начинают применять германиевые диоды (фиг. 21,в), работающие лучше всех прежних детекторов. Схематическое изображение таких детекторов показано на фиг. 21,г. В нем выдерживается общий для всех условных обозначений принцип сохранения общих черт с изображаемым предметом. У всех детекторов выпрямляющий контакт образуется в месте соприкосновения острия проволочки с кристаллом. Треугольничек на условном изображении символизирует это острие, а толстая черта - кристалл, с которым острие соприкасается.

Подобным же образом обозначаются на схемах и другого рода контактные выпрямители: селеновые и купроксные, используемые для выпрямления переменных токов. Один элемент такого типа показан на фиг. 21,д. Такой элемент часто называют “шайбой”. Обычно для выпрямления применяют наборы или “столбики” из многих шайб. Такой столбик изображается на схемах двумя выпрямительными элементами, соединенными пунктирной линией (фиг. 21,е).

Изучение свойств контактных выпрямителей новейших типов, в особенности германиевых и кремниевых, показало, что при определенном устройстве такие контактные приборы могут быть использованы не только для выпрямления, но и для усиления переменных токов. Контактные приборы такого рода получили название кристаллических или полупроводниковых триодов. В иностранной литературе очи известны под названием транзисторов. В полупроводниковом триоде два контактных перехода. Внешней вид двух наиболее распространенных типов полупроводниковых триодов приведен на фиг. 22,а и б, а схематическое изображение таких триодов - на фиг. 22,в.



Жирная черта в средней части этого изображения означает полупроводниковый кристалл, а две линии, отходящие от него под углом кверху, - контактирующие проводники.

Большую группу приборов, используемых в радиотехнике, составляют электроакустические приборы. Наиболее распространенным из них является, пожалуй, громкоговоритель. В настоящее время применяются исключительно электродинамические громкоговорители. Общий вид такого громкоговорителя приведен на фиг. 23,а.

 электроакустические приборы

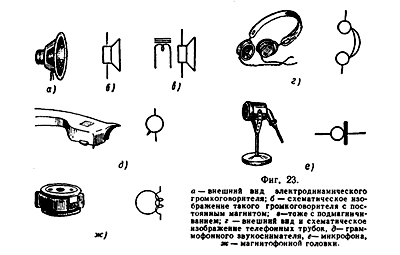

Фиг. 23. a - внешний вид электродинамического громкоговорителя; б - схематическое изображение такого громкоговорителя с постоянным магнитом; в - тоже с подмагничиванием; г - внешний вид и схематическое изображение телефонных трубок, и - граммофонного звукоснимателя, е - микрофона, ж - магнитофонной головки.

Современные электродинамические громкоговорители делаются с постоянным магнитом. Схематическое изображение такого громкоговорителя приведено на фиг. 23,б, а на фиг. 23,в - громкоговорителя с подмагничиванием. Такие громкоговорителя встречаются в старых приемниках, причем катушка подмагничивания часто используется в качестве дросселя фильтра выпрямителя.

Телефонные трубки все еще продолжают применяться; ими комплектуются детекторные радиоприемники, ими пользуются при радиоприеме на слух, при налаживании и испытании аппаратуры и т.д.(НК. - особенно популярны телефоны (наушники) у современной молодежи в плейерах, FM-приемниках). Трубки применяются парные, соединенные оголовьями. Такие трубки и схожее с ними их схематическое изображение приведены на фиг. 23,г.

Очень распространенным электроакустическим прибором является звукосниматель, служащий для электрического воспроизведения граммофонной записи. На фиг. 23,д приведены внешний вид электрического звукоснимателя и его схематическое обозначение.

Необходимой принадлежностью каждой звукозаписывающей установки служит микрофон, показанный вместе со своим условным изображением на фиг. 23,е. Это условное изображение сохранилось еще с тех пор, когда применялась угольные микрофоны, работа которых основывалась на переменном контакте между пластиной-мембраной и угольным порошком. Условное изображение микрофона символизирует контакт между угольным шариком и мембраной.

Аппараты для магнитной записи звука - магнитофоны - еще не получили такого широкого распространения, как радиоприемники и телевизоры, но они быстро приобретают популярность. По своим схемам магнитофоны представляют собой усилители. Специфической деталью в них являются только головки: записывающая, воспроизводящая и стирающая. Все они имеют одинаковый внешний вид и одинаково изображаются на схемах (фиг. 23,ж).

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Для питания батарейных приемников применяются гальванические элементы и батареи или аккумуляторы. Внешний вид их бывает разнообразен.

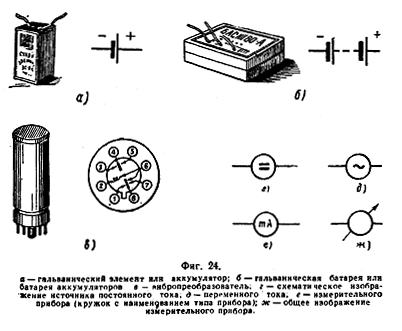

Фиг. 24.  а - гальванический элемент или аккумулятор; б - гальваническая батарея или батарея аккумуляторов в - вибропреобраэователь, г - схематическое изображение источника постоянного тока, д - переменного тока, е - измерительного прибора (кружок с наименованием типа прибора); ж - общее изображение измерительного прибора.

Фиг. 24. а - гальванический элемент или аккумулятор; б - гальваническая батарея или батарея аккумуляторов в - вибропреобраэователь, г - схематическое изображение источника постоянного тока, д - переменного тока, е - измерительного прибора (кружок с наименованием типа прибора); ж - общее изображение измерительного прибора.

На фиг 24,а изображен известный элемент типа 3С-Л и его условное изображение, которое одинаково для всех элементов и аккумуляторов. Оно также является общим условным обозначением источников постоянного тока. На фиг. 24,б приведены внешний вид и схематическое обозначение анодной батареи.

В некоторых случаях питание приемника производят от источника низкого напряжения, например от аккумулятора накала, а высокое напряжение получают от вибропреобразователя. Вибропреобразователь представляет собой прерыватель, периодически разрывающий цепь тока, в которую включена первичная обмотка трансформатора. В этом случае во вторичной обмотке возникает переменный, ток, напряжение которого тем выше, чем больше витков имеется во вторичной обмотке. Затем переменный ток выпрямляется каким-нибудь выпрямителем.

Вибраторы этих преобразователей заключаются в экраны, снабженные штырьками для включения в панель. Внешний вид одного из таких вибраторов и его схематическое изображение показаны на фиг. 24,в.

Следует еще отметить, что источники постоянного тока иногда обозначаются на чертежах кружком со знаком равенства в середине (фиг. 24,г), а источник переменного тока - кружком с изображением синусоиды, символизирующей переменный ток (фиг. 24,д).

Схематические изображения измерительных приборов обозначают на схемах кружками с буквами, показывающими их назначение. Например, на фиг. 24,е показано условное изображение миллиамперметра (буквенные обозначения будут приведены позднее). Иногда кружок, символизирующий измерительный прибор, пересекают стрелкой, как показано на фиг. 24,ж. Кружок со стрелкой может быть без букв, обозначающие тип прибора. Такой кружок вообще символизирует измерительный прибор Если кружок изображен без стрелки, то в нем обязательно должны быть буквы.

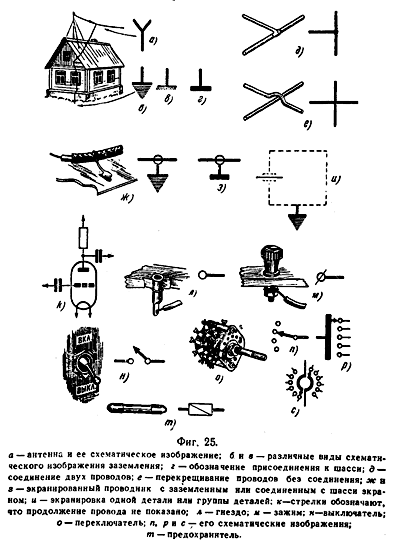

Фиг. 25.  а - антенна и ее схематическое изображение; б и в - различные виды схематического изображения заземления; г - обозначение присоединения к шасси; д - соединение двух проводов; е - перекрещивание проводов без соединения; ж и з - экранированный проводник с заземленным или соединенным с шасси экраном; и - экранировка одной детали или группы деталей; к - стрелки обозначают, что продолженне провода не показано; л - гнездо; м - зажим; н - выключатель; о -  переключатель; п, р и с - его схематические изображения; т -  предохранитель.

Фиг. 25. а - антенна и ее схематическое изображение; б и в - различные виды схематического изображения заземления; г - обозначение присоединения к шасси; д - соединение двух проводов; е - перекрещивание проводов без соединения; ж и з - экранированный проводник с заземленным или соединенным с шасси экраном; и - экранировка одной детали или группы деталей; к - стрелки обозначают, что продолженне провода не показано; л - гнездо; м - зажим; н - выключатель; о - переключатель; п, р и с - его схематические изображения; т - предохранитель.

Мы рассмотрели все основные условные изображения радиодеталей. Осталось познакомиться лишь с некоторыми, которые являются в некотором роде вспомогательными. К таким обозначениям прежде всего относятся антенна, показанная на фиг. 25,а, и заземление. В литературе можно встретить два вида обозначения заземления, которые показаны на фиг. 25,б и в. Следует, однако, отметить, что последнее обозначение не соответствует принятому стандарту в поэтому в настоящее время почти не применяется.

Если в аппаратуре провода вместо заземления присоединяются к шасси, то их часто тоже обозначают знаком заземления. Исключение составляют лишь те аппараты, которые в силу особенностей их схемы и конструкции нельзя заземлять. К ним относятся, например, радиоприемники с бестрансфзрматорным питанием. В схемах таких аппаратов присоединение к шасси обозначается так, как показано на фиг. 25,г

Соединительные провода показываются на схемах линиями. Места соединения двух проводов обозначаются точками (фиг. 25,д). Если провода перекрещиваются без соединения, то на схемах в месте их перекрещивания точка не ставится (фдг. 25,е).

Иногда соединительные провода в радиоаппаратуре экранируются, т.е. заключаются в металлические чулки, которые заземляются. Делается это для того, чтобы устранить их связь с другими проводами и деталями. Такая экранировка показывается на схемах в виде колец со знаком заземления (фиг. 25,ж). В незаземляемой аппаратуре присоединение экаана к шасси показывается чертой (фиг. 25,з). Если экранируется какая-нибудь деталь или их группа, то их схематические обозначения заключаются в пунктирную заземленную рамку (фиг. 25,и). Слева показан вывод из экрана.

Соединительные провода на схемах не всегда показываются полностью, а часто обрываются. Это может быть сделано для того, чтобы не загромождать схему излишними соединениями (например, проводами накала ламп), а также в тех случаях, когда приводится лишь часть схемы. В месте такого обрыва проводов ставится стрелка (фиг. 25,к). Часто у стрелки помещается обозначение той детали, с которой этот провод соединяется. Например, если у стрелки стоит знак -+а, то это означает, что провод соединяется с плюсом, анодной батареи (перечень принятых обозначений будет приведен позднее).

Для соединения аппаратуры с антенной, заземлением, для присоединения к ней громкоговорителей, телефонных трубок, звукоснимателей и пр. служат гнезда и зажимы. Гнезда служат для соединения со штепсельными штырьками или, если гнезд пара, со штепсельными вилками. Гнездо и его схематическое обозначение показаны на фиг. 25,л. Зажимы служат для закрепления проводов и обеспечивают более плотный и надежный контакт, чем гнезда. Внешний вид и схематическое изображение зажима приведены на фиг. 25,м.

Для включения аппаратуры применяются выключатели. Они бывают отдельные или же совмещенные с переменными сопротивлениями. Общий вид выключателя и его схематическое изображение приведены на фиг. 25,н.

Важную роль в схемах радиоаппаратуры играют различные переключатели. В радиоприемниках они, например, применяются для переключения диапазонов принимаемых волн, для переключения с радиоприема на проигрывание граммофонных пластинок и т.д. В большинстве случаев используются поворотные переключатели с одной или несколькими платами. Внешний вид переключателя такого типа показан на фиг. 25,о. Схематически переключатели изображаются различно. Одинарные переключатели приведены на фиг. 25,п и р. Сдвоенные переключатели обычно изображаются на схемах так, как показано на фиг. 25,с.

Сетевая аппаратура всегда снабжается плавкими предохранителями. Внешний вид и схематическое, изображение такого предохранителя приведены на фиг. 25,г.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Воспользовавшись теми условными обозначениями деталей, с которыми мы познакомились, можно переделать в схему рисунок радиоприемника, который был изображен на фиг. 2.



В результате получим схему, которая показана на фиг. 26.

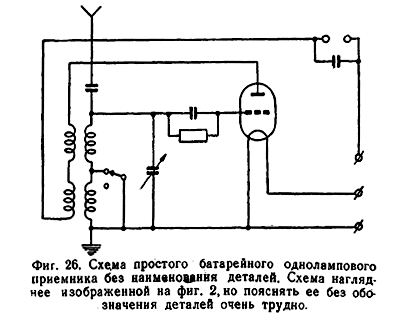

Фиг. 26. Схема простого батарейного однолампового приемника без наименования деталей. Схема нагляднее изображенной на фиг. 2, но пояснять ее без обозначения деталей очень трудно.

Даже беглого взгляда достаточно для того, чтобы убедиться, насколько она проще и понятнее рисунка. На схеме сразу видно, что лампа, примененная в приемнике, представляет собой трехэлектродную лампу - триод с прямым накалом.

Видно также, что в схеме имеются две катушки. Первая из них - правая - состоит из двух секций. Параллельно всей катушке присоединен переменный конденсатор, образующий с ней колебательный контур. Нижняя часть катушки при помощи переключателя может быть замкнута накоротко. Очевидно, что этот контур рассчитан на два диапазона.

Вторая катушка - на схеме левая - включена в анодную цепь лампы. С катушкой колебательного контура она связана индуктивно и играет роль катушки обратной связи. По схеме легко проследить все цепи и соединения приемника. Мы видим, что антенна присоединена к приемнику через конденсатор постоянной емкости. Далее в цепь антенны входят колебательный контур и заземление. Колебательный контур через постоянный конденсатор и сопротивление соединяется с сеткой лампы. Анод лампы через катушку обратной связи соединяется с гнездами, параллельно которым присоединен постоянный конденсатор. Эти гнезда предназначены для включения телефонных трубок или громкоговорителя. Далее анодная цепь присоединяется к зажиму, который служит для соединения приемника с источником анодного тока.

Подобным образом легко проследить все соединения схемы и разобрать взаимодействие деталей. Из этой схемы, между прочим, видно, насколько важно соблюдать аккуратность при вычерчивании. Одна неправильно поставленная или не поставленная, где нужно, точка может исказить схему и привести к серьезным ошибкам. Например, провод, идущий от анода лампы к катушке обратной связи, не соединяется с антенной цепью (он пересекает ее без точки). А если бы там по ошибке поставить точку и в соответствии с такой схемой собрать приемник, то он не работал бы. Нетрудно увидеть, что из-за этой точки источник анодного тока оказался бы при заземлении антенны замкнутым.

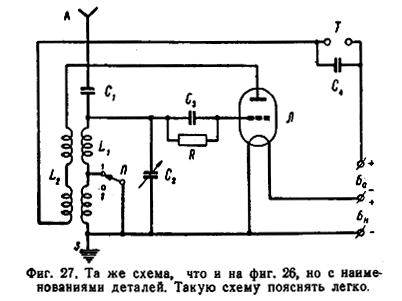

Однако пользоваться схемой, приведенной на фиг. 26, все же неудобно. Схема эта “немая”, так как ее детали не имеют каких-либо обозначений. Нам, для того чтобы различать катушки, приходилось называть их левой и правой, а у правой катушки различать еще верхнюю и нижнюю части.

Для того чтобы облегчить чтение и разбор схем, существует специальная система условных наименований, присвоенных определенным деталям. Эта система проста и ее легко запомнить. Эти наименования представляют собой первую букву или две первые буквы названия детали.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Применяемые на радиосхемах условные наименования приведены в табл. 1.

Таблица 1

Деталь Условное наименование
Антенна А
Земля, заземление 3
Катушка L
Начала и концы катушек, если это нужно, обозначаются буквами н и к
Конденсатор С
Сопротивление R
Трансформатор Тр
Обмотки трансформатора, если их несколько, обозначаются римскими цифрами I, II, III и т.д.
Трансформаторы входные и выходные иногда обозначаются ТРвх и ТРвых
Дроссель Др
Лампа Л
Отдельные электроды лампы, если это нужно, обозначаются:
анод а
сетка с
экран э
катод к
нить накала н
Сетки иногда обозначаются очередными номерами, начиная от катода с1, с2, с3 и т.д.
Если в лампе два анода, то они тоже нумеруются а1, а2
Полупроводниковый триод ПТ (иногда КП)
Отдельные электроды триода, если это нужно, обозначаются:
эмиттер э
коллектор к
основание (база) о (б)
Детектор Д
Выпрямительные элементы (селеновые, купроксные и др.) В
Громкоговоритель Гр
Телефонные трубки Т
Звукосниматель Зв
Микрофон М
Переключатель П
Выключатель Вк
Предохранитель Пр
Электродвигатель проигрывателя, магнитофона ЭД (иногда М)
Анодная батарея Ба
Батарея какала Бн
Сеточная батарея Бс
Амперметр A
Миллиамперметр mA
Микроамперметр m A
Гальванометр Г
Вольтметр V
Милливольтметр mV
Омметр W

Повторяющиеся детали схемы нумеруются подстрочными арабскими цифрами, например Л1, Л2, Л3 ...Тр1, Тр2 и т.д. Контакты переключателей, если это требуется по схеме, нумеруются арабскими цифрами. В некоторых случаях отдельным деталям для отличия их от других присваивают дополнительные обозначения, например Lсв - катушка связи, Сб - блокировочный конденсатор, Rш - сопротивление шунта и т.п.

Ознакомившись с принятыми обозначениями деталей на схемах, мы можем проставить их на схеме фиг. 26 и устранить этим ее “немоту” (фиг. 27).

Та же схема, что и на фиг. 26, но с наименованием деталей. Такую схему пояснять легко.



john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Рассказывать теперь о подробностях и особенностях такой схемы гораздо легче. Мы можем сказать, например, что колебательный контур приемника составлен из катушки L1 и конденсатора переменной емкости С2. Контур соединяется с антенной через конденсатор C1. Катушка L1 имеет один отвод, присоединенный к контакту 1 переключателя П. Если ползунок переключателя П поместить на контакт 1, то нижняя секция катушки L1 будет замкнута накоротко, участвовать в работе контура будет только верхняя секция катушки. Колебательный контур соединяется с сеткой лампы Л через конденсатор С3 и сопротивление R.

Нижний конец колебательного контура соединяется с заземлением 3, с одним из концов нити накала лампы Л и с зажимом Бн, предназначенным для присоединения минуса батареи накала.

В анодную цепь лампы Л включена катушка Z2, индуктивно связанная с катушкой Z1. Катушка L2 является катушкой обратной связи. Далее в анодной цепи находятся телефонные гнезда Т. Заканчивается анодная цепь зажимом +Ба, к которому присоединяется плюс анодной батареи, Телефонные гнезда блокированы конденсатором постоянной емкости С4. Один из концов нити накала лампы Л соединен с зажимом -Ба, а другой с +Бн, к которому присоединяются минус анодной батареи и плюс батареи накала.

Мы видим, что схема радиоприемника, составленная из условных изображений деталей и проводов и снабженная условными наименованиями деталей, гораздо удобнее, чем немая схема, а схема, составленная из рисованных изображений деталей в их натуральном виде (фиг. 2), в отношении понятности и удобства не выдерживает с ней никакого сравнения.

Но все-таки и у такого рода схемы есть недостатки. Во многих случаях нас интересуют не только количество, род деталей и способ их связи в схеме, но и их электрические величины, например емкость конденсаторов, величина сопротивлений и т.п. Знать это особенно важно в тех случаях, когда схемой пользуются не для общего с ней ознакомления, а с целью постройки, проверки или ремонта аппарата.

Совершенно очевидно, что схема, изображенная на фиг. 27, таких сведений не содержит. Если пользоваться схемой в таком виде, то величины деталей придется приводить в отдельных таблицах.

Так иногда и делают. Подобные таблицы-перечни деталей с указанием их электрической величины часто называют спецификациями. Следует отметить, что не все сведения о деталях нужны в равной степени. В самую первую очередь каждому, знакомящемуся со схемой или работающему с ней, важно знать данные конденсаторов и сопротивлений, типы ламп, данные катушек, трансформаторов, дросселей. Сведения о мелких монтажных деталях вроде гнезд, зажимов, ламповых панелек и пр. в большинстве случаев не бывают нужны.

john
В сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

В соответствии с этим можно составить спецификацию приемника, схема которого показана на фиг. 27.

Она имела бы примерно такой вид, как показано в табл. 2.

Таблица 2.

Спецификация

Обозначение на схеме

Наименование

Тип

Данные

Л Лампа УБ-240 -
С1 Конденсатор КСО-1 100 пикофарад
С2 Конденсатор переменной емкости - 500 пикофарад
С3 Конденсатор КСО-1 50 пикофарад
C4 Конденсатор КБГ-И 1000 пикофарад
R Сопротивление ВС-0,25 0,5 мегома
L1 Катушка контурная - -
L2 Катушка обратной связи - -
T Телефон - -

Хотя радиоприемник, схемы которого приведены в качеству примера на фиг. 26 и 27, очень прост и в нем мало деталей, пользование спецификацией все же представляет неудобства. Надо отыскивать наименование детали на схеме а затем по наименованию находить ее данные в спецификации. При большом числе деталей пользование спецификацией усложняется во много раз.

Поэтому данные основных деталей: ламп, конденсаторов и сопротивлений, чаще приводят на самих схемах. Это облегчает и значительно ускоряет как ознакомление со схемой, так и работы, связанные с налаживанием, испытанием или ремонтом аппарата, выполненного по этой схеме. Данные остальных деталей менее нужны, поэтому их можно не приводить на схемах, чтобы не усложнять их, а помещать в отдельных спецификациях.

Необходимость как можно меньше усложнять схему заставляет с большой осторожностью подходить к выбору системы обозначения данных деталей. Проще всего обстоит дело с лампами: чтобы охарактеризовать лампу, достаточно привести ее марку. Значительно сложнее получается с конденсаторами и сопротивлениями. Минимальные сведения об этих деталях, должны содержать цифру, определяющую их электрическую величину - емкость или сопротивление, - и наименование единицы, в которой эта величина выражена. Емкость может быть выражена в пикофарадах (микромикрофарадах) или в микрофарадах, а сопротивление - в омах или мегомах. Слишком большие диапазоны величины этих деталей, применяемых в радиоаппаратуре, не позволяют пользоваться одной единицей, например только омами для сопротивлений или пикофарадами для конденсаторов. Конденсаторы в миллионы пикофарад или сопротивления в миллионы ом совсем не редки в радиоаппаратуре. В то же время необходимость указывать наименование единицы приводит к увеличению пестроты схемы.

Поэтому нужна такая система обозначений величин деталей, которая в наименьшей степени загружала бы схему и была бы понятна и удобна для пользования. В настоящее время для обозначения величины конденсаторов и сопротивлений применяется система, при которой наименование единиц измерения емкостей и сопротивлений ни в полном, ни в сокращенном виде на схемах, как правило, не ставятся.

Емкость конденсаторов от 1 до 9 999 пф обозначается целыми числами, соответствующими их емкости в пикофарадах без наименования.

Емкость конденсаторов, начиная от 0,01 мкФ (10000 пФ) и выше, выражается в микрофарадах. Если эта емкость меньше микрофарады, то она обозначается ее десятичными дробями, если она равна микрофараде или больше ее, то выражается числом целых микрофарад, причем для отличия от обозначения емкости в пикофарадах после последней цифры числа микрофарад ставятся запятая и нуль. Наименование не проставляется.

В отдельных, очень редких случаях, когда емкость конденсаторов равна долям пикофарады или выражается числом с десятыми или сотыми долями пикофарады, после численного значения емкости ставится наименование пФ.

Следовательно, если емкость конденсатора обозначена целым числом, то это указывает, что она выражена в пикофарадах. Число это проставляется рядом с наименованием конденсатора. Таким образом, C1 25 означает, что емкость конденсатора C1 равна 25 пФ.

Если емкость конденсатора обозначена числом, имеющим запятую и одну или несколько цифр после запятой, то это указывает, что емкость выражена в микрофарадах. Таким образом, C13 1,0 означает, что емкость конденсатора C13 равна 1 мкФ.

Величины от 1 до 999 ом обозначаются целыми числами, соответствующими их величине в омах. Например, R3 10 означает, что величина сопротивления равна 10 Oм.

Величины сопротивлений от 1000 до 99 999 Ом обозначаются цифрами, указывающими число тысяч Ом, с буквой к (первая буква слова кило - тысяча). Таким образом, R12 25 к означает, что сопротивление R12 равно 25000 Ом (25 кОм).

Сопротивления большей величины, чем 100000 Ом, выражаются в мегомах или их долях без наименования МОм. Если величина сопротивления равна целому числу мегомов, то для отличия от обозначения величины в Омах после цифры ставятся запятая и нуль. Следовательно, R36 1,0 означает, что сопротивление R36 равно 1 МОм.

В тех редких случаях, когда величина сопротивления составляет доли Ома или выражается числом с долями Ома, после численного значения величины сопротивления ставится наименование Ом.

Войти Зарегистрироваться
Новости
11.12.2017
94-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
4.12.2017
93-й выпуск рассылки "Радиолюбитель":  http://www.... далее>>>
26.11.2017
92-й выпуск рассылки "Радиолюбитель":   http://www.... далее>>>
8.11.2017
91-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
16.10.2017
90-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
Последние комментарии
Copyright © RadioNic, 2009-2017
RSS Feed
Follow radionic_ru on Twitter
