Автор: Валерий (RA3CC), Радиомузей РКК www.rkk-museum.ru

Перенесено с Форума любителей технической старины

Хочу на достаточно серьезном уровне вновь поднять тему об использовании в 1942 году деталей бытового радиоприемника 6Н-1 для изготовления военных радиостанций.

Эту тему я поднимал на форумах не однажды. Обсуждение всякий раз было довольно вялым (ну, что тут поделать, неинтересны такие темы нынешним радиолюбителям!), и тем не менее каждое обсуждение давало мне какую-то новую информацию.

Мой материал содержит более 15 тысяч знаков, поэтому я сразу же разбил его на две части, чтобы не иметь проблем с ограничениями по объему текста, которые введены на некоторых форумах.

В тексте размещено 22 иллюстрации. Кроме того, я снабдил текст ссылками, в основном на материалы нашего Радиомузея РКК.

Данный материал будет размещен на пяти или шести различных форумах, поскольку практика показала, что аудитории участников этих форумов не слишком совпадают. Если где-то завяжется дискуссия, то наиболее интересные моменты я намерен повторять везде, где будет размещен приведенный ниже текст.

ВОЕННАЯ СУДЬБА БЫТОВОГО РАДИОПРИЕМНИКА
Часть 1

Напомню, что 6-ламповые приемники 6Н-1 выпускались в 1938-1941 гг. на воронежском радиозаводе "Электросигнал" по лицензии американской компании RCA Victor. Прототипом советского приемника 6Н-1 считается американский приемник 6Т2 образца 1936 года.

Говорю "считается", потому что ниже покажу, что наш 6Н-1 является не "чистопородным" американцем, а гибридом двух американских моделей --- 6Т2 и 9Т.

К настоящему времени я созрел для того, чтобы публично усомниться в корректности расхожего убеждения, что пехотные КВ радиостанции 13-Р будто бы собирались из деталей радиовещательных приемников 6Н-1. Хотя в "Справочнике по войсковым и танковым радиостанциям" издания 1943 года про 13-Р прямо так и сказано: "...радиостанция в основном собирается из деталей радиовещательных приемников 6Н-1".

Корректной формулировкой, на мой взгляд, должна быть такая: "Радиостанция в основном собирается из таких же деталей, которые использовались и при производстве радиовещательных приемников 6Н-1".

Чтобы обосновать свои утверждения, я провел детальный анализ спецификаций приемника 6Н-1, радиостанции 13-Р и универсального КВ приемника КС-2, про который в заводской рекламной листовке 1942 года сказано: "Разработан на базе широковещательного (гражданского) приемника 6Н-1".

Для этого я не поленился забить в свой компьютер полные спецификации деталей и для 6Н-1, и для 13-Р, и для КС-2, и еще для четырех радиоаппаратов советского производства, где явно просматривалось использование узлов и деталей от 6Н-1. В результате появилась возможность сортировать данные и наглядно сравнивать их.

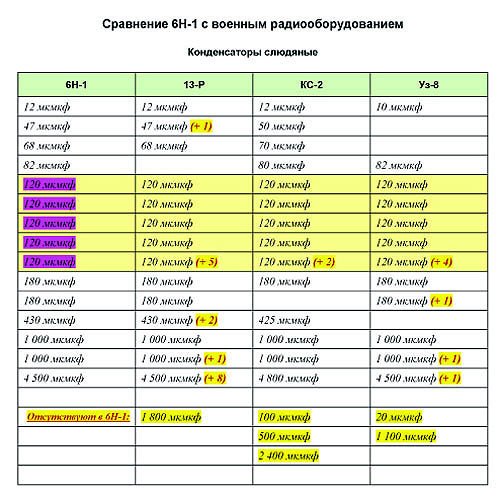

Вот, например, как выглядит одна из таблиц, где сравнивается состав слюдяных конденсаторов в 6Н-1, 13-Р, КС-2 и в малоизвестной радиостанции Уз-8 образца все того же 1942 года:

В этом материале я хотел бы сформулировать свои выводы и задать участникам форума кое-какие вопросы (буду выделять вопросы жирным красным шрифтом).

Чтобы сохранить цельность изложения, постараюсь использовать минимум иллюстраций. Ну, а если по каким-то направлениям начнется реальное обсуждение, то тогда могут пригодиться и другие иллюстрации по теме, которых у меня заготовлено более трех десятков.

Про какие детали "от 6Н-1" могла идти речь?

Фразы вроде "Радиостанция 13-Р собиралась из деталей от радиоприемника 6Н-1" мы произносим как заклинание, не особенно вдумываясь в их содержание.

Лично я до последнего времени искренне считал, что "детали от 6Н-1" добывались путем разборки (распайки) тех приемников, которые советские люди обязаны были в 5-дневный срок сдать в ближайшие отделения связи во исполнение Постановления Совета Народных Комиссаров СССР от 25 июня 1941 г. № 1750.

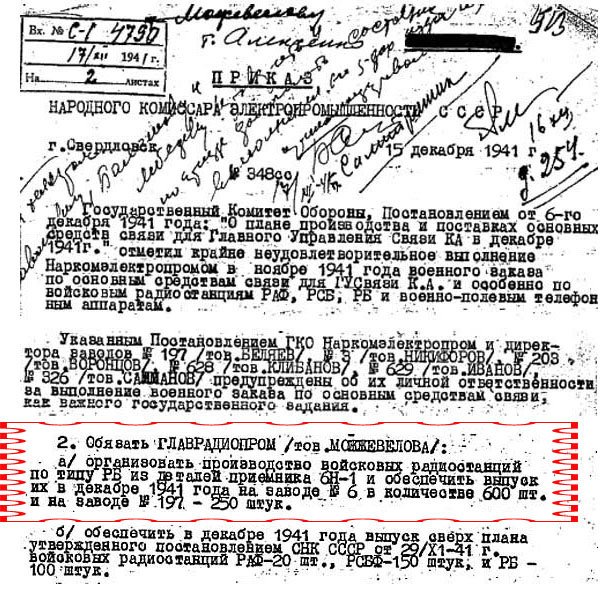

Тем более, что Нарком электропромышленности СССР, которому тогда подчинялись и радиозаводы, в декабре 1941 г. издал приказ, обязывавший Главрадиопром "организовать производство войсковых радиостанций по типу РБ из деталей приемника 6Н-1...".

Но какие же "детали от 6Н-1" реально могла использовать наша промышленность для производства военных радиостанций, требовавших повышенной надежности?

Не думаю, что из приемников 6Н-1 выпаивались конденсаторы и сопротивления для повторной установки в военную аппаратуру. Риск повредить детали при разборке бытовых приемников был слишком велик, да и гибкие выводы добытых таким путем деталей могли оказаться слишком короткими для повторного монтажа.

В то же время известно, что еще перед войной в СССР были введены в строй закупленные в США линии по производству слюдяных и бумажных конденсаторов, а также сопротивлений типа ТО (тонкопленочные опрессованые).

Может ли кто-то уточнить эти сведения --- где и когда в СССР были введены в строй мощности по производству радиодеталей по американским образцам?

Уверен, что и конденсаторы, и сопротивления для военных радиостанций брались либо из накопленных до войны запасов, либо дополнительно выпускались специально для военного производства. Эти радиодетали были в основном точно тех же типов и номиналов, какие использовались и в приемниках 6Н-1, и в других бытовых радиоприемниках. Так что, не сильно погрешив против истины, все эти конденсаторы и сопротивления можно было назвать "деталями от приемника 6Н-1".

Про поставки конденсаторов и сопротивлений по Ленд-Лизу в этой теме можно не говорить, хотя американские данные впечатляют --- всего в СССР за годы войны было поставлено около 70 тысяч конденсаторов и 45 тысяч сопротивлений. Однако поставки по Ленд-Лизу начались только весной 1942 года, а военная аппаратура, о которой идет речь, проектировалась еще в 1941-м, и расчет наверняка делался на те детали, которые уже были под рукой.

Однако и конденсаторы, и сопротивления находятся под шасси, и определить по фотографии или рисунку, являются ли они "деталями от 6Н-1", практически невозможно. Так что когда говорят про "детали от 6Н-1", то обычно подразумевают то, что видно невооруженным глазом.

Внутри аппаратуры это прежде всего алюминиевые экраны фильтров ПЧ (фильтров промежуточной частоты 460 кГц) прямоугольного сечения с алюминиевой же "шляпкой" сверху, а также 2-секционные блоки конденсаторов переменной емкости (КПЕ) номиналом 11-490 пф.

Ну, а снаружи это специфической формы ручки управления и маска шкалы с двухскоростным верньером (замедление 1:10 и 1:50). Красивый корпус приемника не рассматриваем, потому что в военной аппаратуре деревянные корпуса от 6Н-1 не использовались

Ручки от 6Н-1

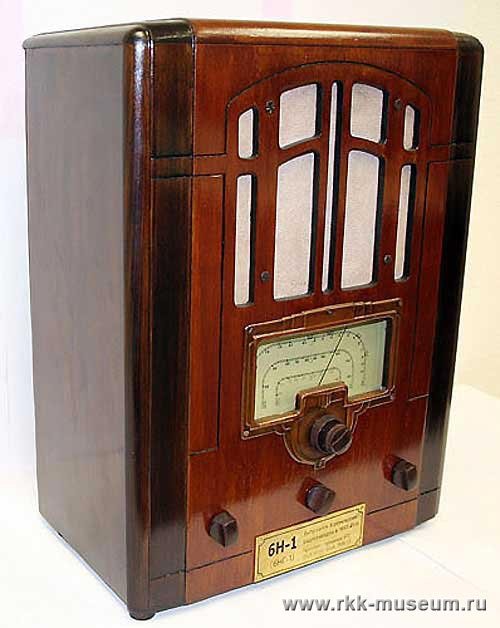

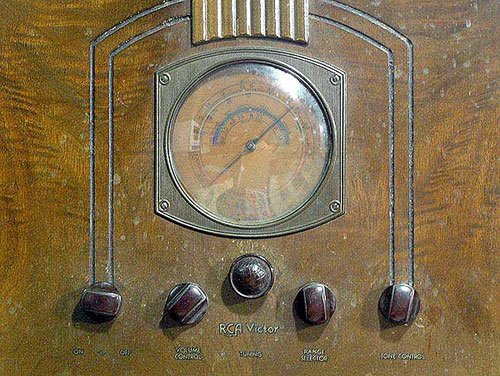

Напомню, что ручки и маска шкалы у бытового приемника 6Н-1 выглядели так:

Ручки такой формы компания RCA Victor применяла в своих бытовых приемниках, начиная с 1935 года. Вот, например, как выглядела "мордочка" консоли С8-15 образца 1935 года:

Ручки управления "как на 6Н-1" наша промышленность явно сумела освоить в производстве. Они были не слишком сложной формы, да и времени до начала выпуска 6Н-1 (1938 год) было достаточно, потому что уже в 1937-м в Воронеже по лицензии RCA Victor начали делать 9-ламповый приемник 9Н-4, имевший точно такие же ручки:

Уверенности в том, что ручки "как на 6Н-1" выпускались в СССР, добавляет и то, что такие же ручки ставились не только на бытовые радиоприемники, но и на сервисную измерительную аппаратуру, которая по всей вероятности выпускалась на том же заводе "Электросигнал".

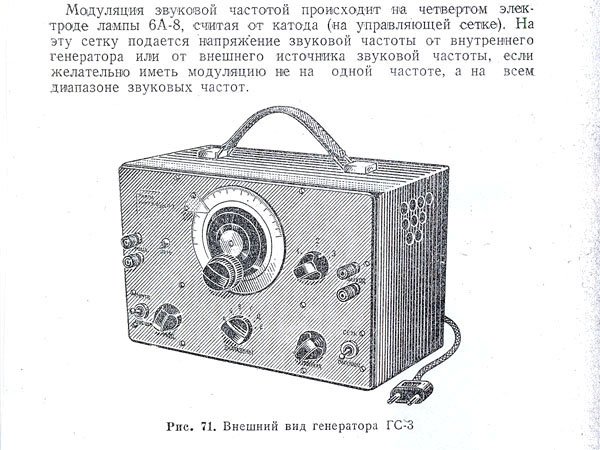

Взгляните хотя бы на рисунок сервисного генератора звуковой частоты ГС-3 из книги "Радиовещательные приемники (ремонт и налаживание)", изданной в мае 1941 года:

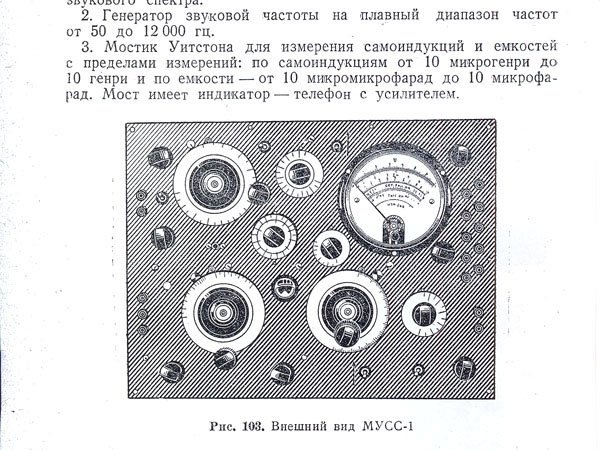

А вот комбинированный сервисный прибор МУСС-1 из той же книги:

Видите, сколько ручек "от 6Н-1" там используется?! А ведь там есть еще и верньеры, аналогичные верньеру 6Н-1. Вот как об этом сказано на стр. 94 в статье про ГС-3:

"...Для установки частоты на передней панели имеется большой диск с делениями. Этот диск вращается ручкой двойного верньера, как и у приемника 6Н-1".

М-да, похоже, что наша промышленность быстренько скопировала и освоила в производстве не только ручки управления, но и верньеры "как у 6Н-1". Ведь если бы такие ручки и верньеры поставлялись из США, то их наверняка закупали бы "под расчет", согласно комплектации выпускаемых в СССР радиоприемников. Так что лишних ручек и верньеров для сервисных приборов наверняка бы не оставалось.

А ведь такие же ручки и верньер "от 6Н-1" обнаруживаются и на КВ радиостанции Уз-8, которая выпускалась в 1942 году в Узбекистане. Причем ручек "а-ля 6Н-1" на Уз-8 не три, а целых шесть штук:

Уж там-то, в Узбекистане, откуда было всё это взять, если бы не было налажено советское производство?! Вряд ли можно всерьез обсуждать вариант, что товарищи из Узбекистана наснимали достаточно ручек и верньеров со сданных местным населением приемников 6Н-1...

Нужно сказать, что никакой информацией об использовании КВ радиостанции Уз-8 в частях Красной Армии я не располагаю. Есть только копия вот такого документа:

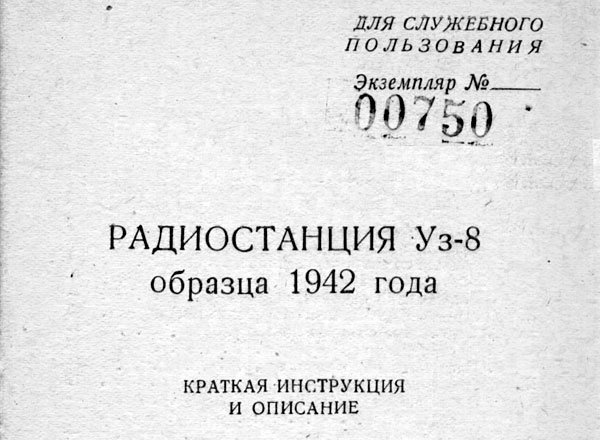

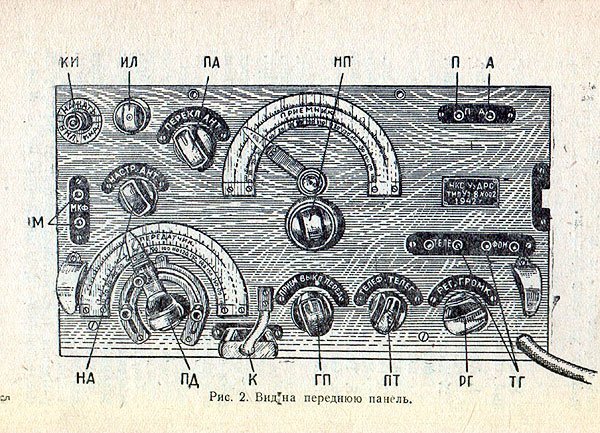

В этом описании были вырваны четыре центральные страницы, содержавшие принципиальную схему. Слава богу, основные рисунки и спецификация остались нетронутыми, так что можно было сравнить состав деталей Уз-8 со спецификацией тех же 6Н-1 и 13-Р...

Не найдется ли у кого-то дополнительной информации как о самой радиостанции Уз-8, так и о ее возможных применениях, включая и использование на фронтах ВОВ?

На то, что Уз-8 разрабатывалась не просто для геологов, ищущих медь и уголь в глубоком тылу, указывает текст из раздела II "Инструкция по применению радиостанции":

"При работе радиостанции следует учитывать необходимость маскировки рации от воздушного и наземного наблюдения...
...Из такелажной укладки вынимаются рогулька с антенной, мачты и оттяжки с приколышами. Один боец берется за рогульку и дает другому конец провода. Бойцы расходятся в противоположные стороны
..."

*  *  *  *  *

Итак, повторю еще раз свои выводы. Считаю, что не позже 1937 года, сразу же после заключения лицензионного соглашения с американской компанией RCA Victor и получения образцов американских вещательных приемников, в СССР начались работы по копированию и собственному производству деталей и узлов лицензионных приемников 6Н-1 и 9Н-4.

Такой поворот событий наверняка не был предусмотрен лицензионным соглашением, но кого и когда в СССР заботила патентная чистота и соблюдение авторских прав?!

Точно так же плевали мы на американцев, и когда разрабатывали на основе деталей от сетевого приемника 6Н-1 батарейные варианты аппаратуры на наших так называемых "малгабах" --- радиолампах с батарейным питанием (СБ-242, СБ-244, СО-241).

В результате еще в 1939-1940 гг. появились настольный вещательный радиоприемник 4НБС-6 и радиопередвижка 6ПБ-11, которую поставляли в Красную Армию. Опыт конструирования батарейной аппаратуры с использованием деталей от 6Н-1 наверняка пригодился, когда в 1942 году пришлось применить эти детали для выпуска пехотных радиостанций 13-Р и Уз-8...

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

div class="post" id="msg_16753">ВОЕННАЯ СУДЬБА БЫТОВОГО РАДИОПРИЕМНИКА
Часть 2

КПЕ от приемника 6Н-1

С блоками КПЕ, применявшимися в приемниках 6Н-1 (двухсекционными, емкостью 11-490 пф), ясности куда меньше. Непонятно, осваивала ли советская промышленность производство таких КПЕ, либо пользовалась блоками, закупленными в США. Похоже, однако, что в СССР было налажено производство нескольких типов КПЕ --- как одиночных, так и многосекционных.

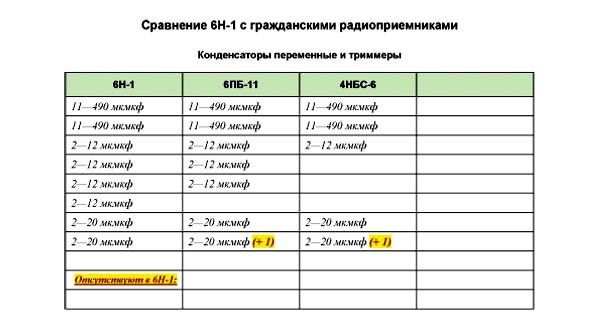

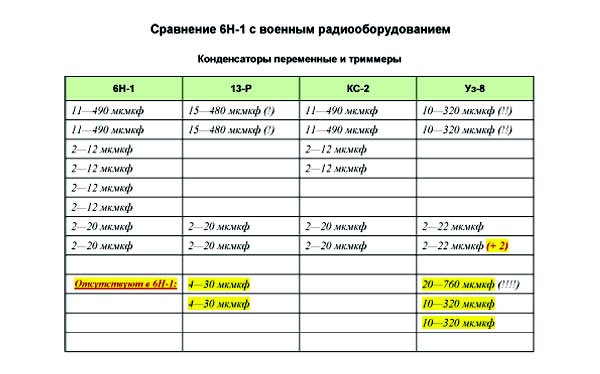

Блоки КПЕ от 6Н-1 определенно применялись в радиовещательных приемниках 4НБС-6 и 6ПБ-11. Но из военной аппаратуры образца 1942 года только в приемнике КС-2 использовался блок КПЕ от 6Н-1 (11-490 пф), а в радиостанциях 13-Р и Уз-8, судя по спецификациям, блоки КПЕ были других типов, с другими значениями минимальной и максимальной емкостей:

Буду благодарен за дополнительные сведения о довоенном производстве блоков КПЕ как для 6Н-1, так и для других вещательных приемников советского производства.

Блок КПЕ от лицензионного приемника 9Н-4 здесь не рассматривается потому, что в нем было не две, а три секции. О применении в военной аппаратуре образца 1942 года 3-секционных блоков КПЕ мне ничего не известно.

Фильтры ПЧ от 6Н-1

Экраны фильтров ПЧ, применявшиеся в приемнике 6Н-1, имеют настолько необычную форму, что именно они в первую очередь узнаются в советской аппаратуре конца 1930-х и начала 1940-х, где использовались какие-либо детали и узлы бытовых радиоприемников.

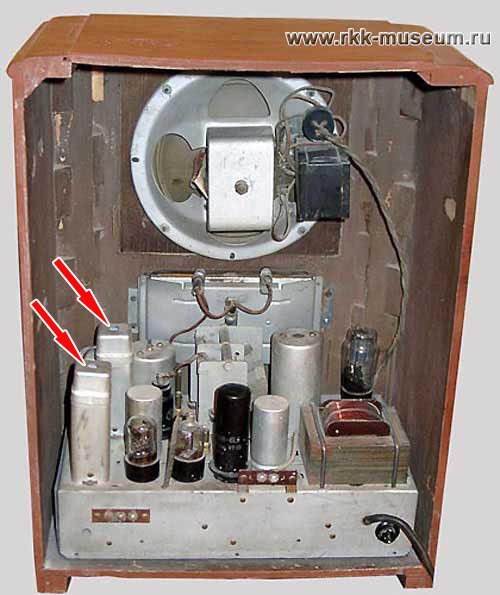

Вот как выглядели эти алюминиевые экраны прямоугольного сечения с алюминиевой же "шапочкой" наверху:

Технологически изготовление таких экранов было вполне под силу советской радиопромышленности. Здесь не требовалась глубокая вытяжка алюминия, которую в СССР освоили только ближе к концу войны, да и форма экрана была очень удобной для конструирования радиоаппаратуры.

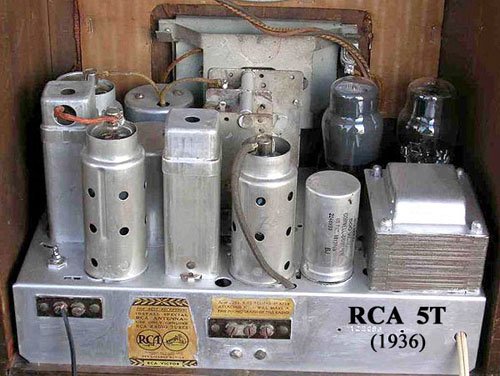

В моделях компании RCA Victor такие экраны фильтров ПЧ появились в моделях 1936 года, начиная с модели 5Т:

Но прямоугольные экраны применялись далеко не во всех моделях, и в том самом приемнике 6Т2, который, как у нас принято считать, послужил прототипом для 6Н-1, экраны фильтров ПЧ были как раз не прямоугольного, а цилиндрического сечения:

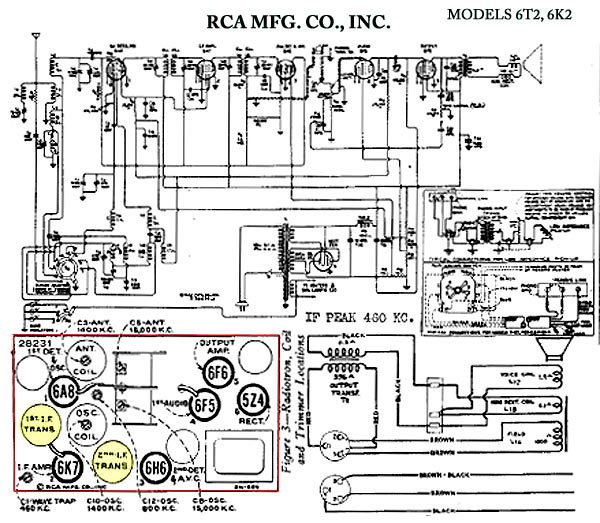

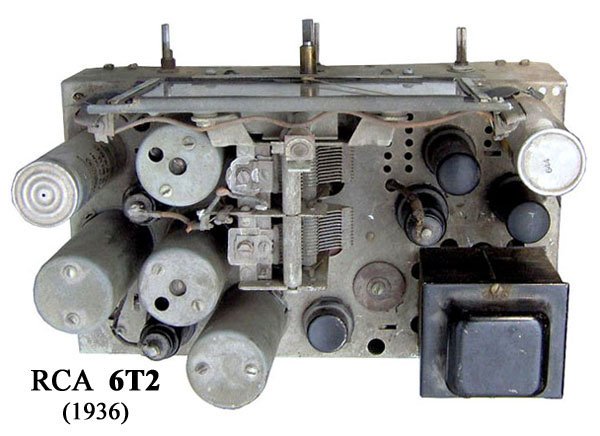

Это подтверждается и монтажной схемой 6Т2:

Откуда же тогда экраны прямоугольного сечения в нашем 6Н-1?? А вот откуда --- из приемника 9Н-4, который был предметом лицензионного соглашения с RCA Victor наряду с 6Н-1, но выпускаться в Воронеже начал на год раньше.

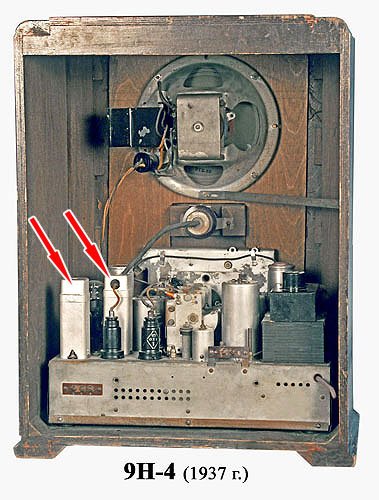

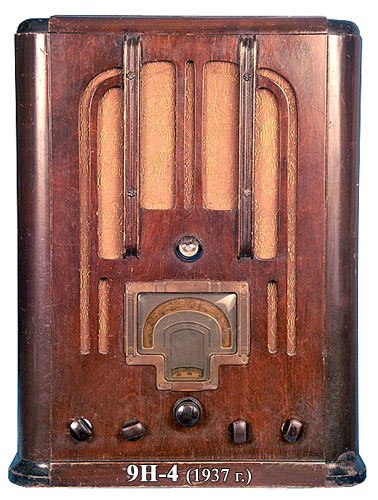

Вот как выглядел изнутри советский 9Н-4:

Не будем сейчас вдаваться в дискуссию о том, была ли прототипом 9Н-4 модель RCA 9T образца 1935 года, либо это был гибрид из моделей 1936 года --- настольного приемника 9Т и консоли 9К. Лично мне для ответа на этот вопрос не хватает фотографии внутренностей 9Т образца именно 1935-го, а не 1936 года.

Как бы там ни было, но в советском приемнике 9Н-4 изначально применялись экраны фильтров ПЧ той самой, до боли знакомой прямоугольной формы. И именно они пошли в дело при производстве 6Н-1.

Вот поэтому-то я и утверждаю, что наш 6Н-1 это не "чистопородная" копия американского 6Т2, а гибрид с примесью американских 9Т и(или) 9К.

Судьба прямоугольных экранов

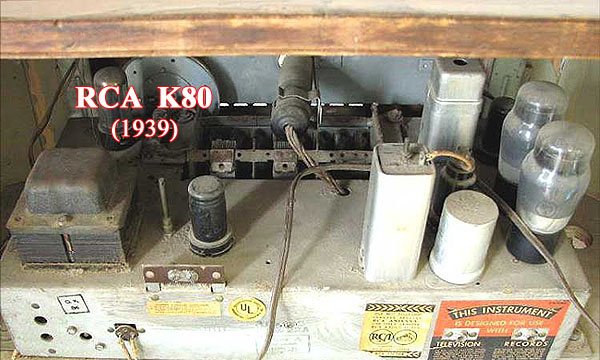

Экраны фильтров ПЧ прямоугольного сечения с "шапочкой" сверху отмечаются в бытовых моделях RCA Victor вплоть до 1939 года, а потом мода на них как-то прошла. Вот фото внутренностей консоли RCA K80, где виден как экран "из 6Н-1", так и более современный для тех лет экран прямоугольного сечения:

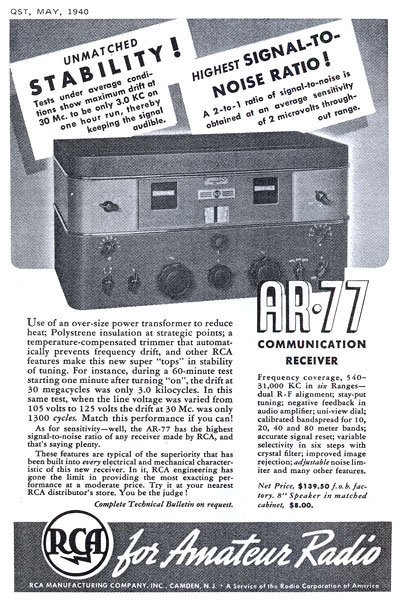

Однако интересующие нас экраны с "шапочкой" через год вновь появляются в приемниках RCA, которые выпускались для радиолюбителей-коротковолновиков. Это и AR-77 образца 1940 года, где использовались всего два прямоугольных экрана:

Это и знаменитый 14-ламповый супергетеродин AR-88, разработанный для коротковолновиков в 1941-м, но целиком поставлявшийся для нужд армии США, поскольку в декабре 1941 года Соединенные Штаты вступили во Вторую Мировую войну и любительская радиосвязь была запрещена.

Приемники AR-88 всех модификаций (AR-88D, AR-88-F из комплекта DR-89, а также AR-88LF) поставлялись в СССР по Ленд-Лизу, так что в послевоенные годы такие приемники легче было найти не в США, а в Советском Союзе.

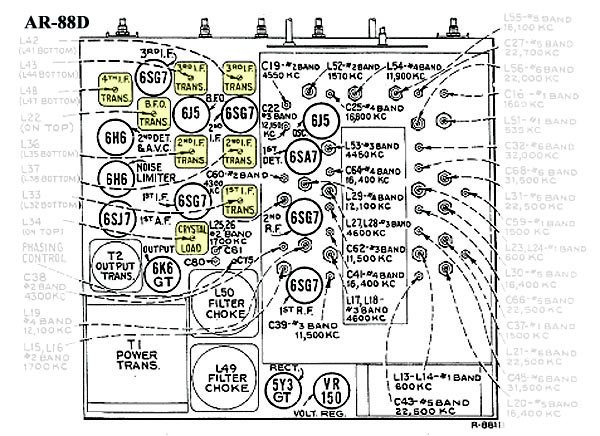

В AR-88 применялось сразу восемь алюминиевых экранов "а-ля 6Н-1":

По всей видимости, благодаря моделям AR-88 военных лет, а также модификациям CR-88 (CRV-46246), CR-91 и SC-88 (R-320/FRC) интересующие нас алюминиевые экраны выпускались американской промышленностью до начала 1950-х.

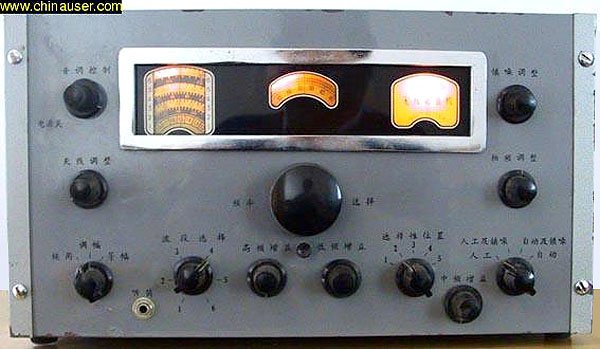

А последними, кто выпускал такие экраны, вероятно были китайцы, скопировавшие AR-88 в 1955 году:

РБ-М с экранами от 6Н-1

Ну, да бог с ними, с американским AR-88 и его китайскими копиями. Думаю, для нас с вами куда более интересным будет тот факт, что алюминиевые экраны "от 6Н-1" применялись в советских радиостанциях РБ-М (!!).

Речь, однако, не о тех "эр-бэ-эмках", которые выпускались вплоть до конца 1950-х для армии, а затем еще несколько лет для народного хозяйства под маркой РПМС. В них ничего похожего на фильтры ПЧ "от 6Н-1" вы не найдете.

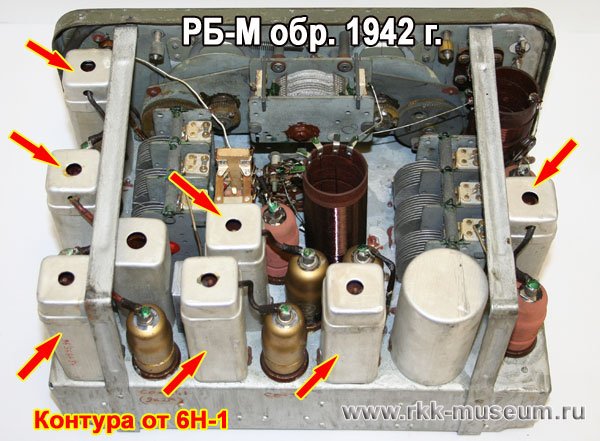

Однако в 1942 году, одновременно с радиостанцией 13-Р и приемником КС-2, была запущена в производство модель радиостанции РБ-М образца 1942 года, которую выпускали совсем недолго и вскоре заменили на РБ-М образца 1943 года (вот эту-то модель все и знают).

Увидеть РБ-М образца 1942 года можно в Радиомузее РКК, за что отдельное спасибо Валерию Манюку из Минска, передавшему эту радиостанцию в наш музей. Вот ее фото изнутри. Красные стрелки указывают на алюминиевые экраны фильтров ПЧ "как в 6Н-1":

Я не поленился забить в свой компьютер спецификацию деталей и для РБ-М образца 1942 года, хотя она была гораздо длиннее, чем спецификации 13-Р или Уз-8. Сравнивать РБ-М с той же 13-Р не имеет смысла --- это куда более серьезная машина, и 13-Р на ее фоне смотрится как экспонат с выставки радиолюбителей-конструкторов.

А вот с радиостанцией РБ (3-Р) образца 1938 года сравнивать РБ-М образца 1942 года вполне корректно. Это радиостанции одного класса.

Правда, кроме алюминиевых экранов прямоугольного сечения, никаких совпадений с деталями "от 6Н-1" в РБ-М не просматривается. Например, все конденсаторы переменной емкости там одиночные --- два емкостью 13-260 пф и еще один емкостью 13-400 пф. Таких в приемнике 6Н-1 никогда не было.

Однако конденсаторы и сопротивления в РБ-М образца 1942 года были тех же типов, а в большинстве своем и тех же номиналов, что и в бытовом приемнике 6Н-1. Правда, по количеству их было куда больше, так что для изготовления одной РБ-М и трех приемников 6Н-1 не хватило бы...

И вот какая мысль в связи со всем этим пришла мне в голову. А ведь похоже, что приказ Наркома электропромышленности СССР от 15 декабря 1941 г. № 348сс (пункт 2а) был успешно выполнен:

Причем разработана была именно "радиостанция по типу РБ" --- модернизированная РБ, т.е. РБ-М образца 1942 года.

Повторю, что эта РБ-М была радиостанцией куда более высокого класса, чем 13-Р, которая у нас до сих пор служила единственным образцом "...радиостанции... собиравшейся из деталей радиовещательных приемников 6Н-1".

Вспомним, однако, мою поправку к только что приведенной крылатой фразе, и выразимся более корректно --- "...радиостанции... собиравшиеся из таких же деталей, которые использовались и при производстве радиовещательных приемников 6Н-1".

Тогда радиостанцию РБ-М образца 1942 года с полным основанием можно отнести к числу "...радиостанций... собиравшихся из деталей радиовещательных приемников 6Н-1", наряду с 13-Р, КС-2 и Уз-8.

А может, кто-то сумеет привести еще какие-то примеры аппаратуры военных лет, где использовались такие же фильтры ПЧ или другие детали, что и в бытовых приемниках 6Н-1??

Сколько разных названий было у приемника 6Н-1?

Вместо эпилога приведу короткую сводку названий бытового радиовещательного приемника, больше всего известного под названием "6Н-1".

На самом деле, за свою недолгую жизнь (1938-1941), прерванную Великой Отечественной войной, этот приемник успел сменить пять (!!) названий. Вот они в хронологическом порядке:

Т-6 --- 6НГ-1 --- Н-567 --- СН-567 --- 6Н-1.

Самое последнее название, т.е. "6Н-1", полностью соответствует Общесоюзному стандарту (ОСТ) № 371А на обозначения бытовой радиоаппаратуры, который, судя по всему, был введен в действие в 1939 году.

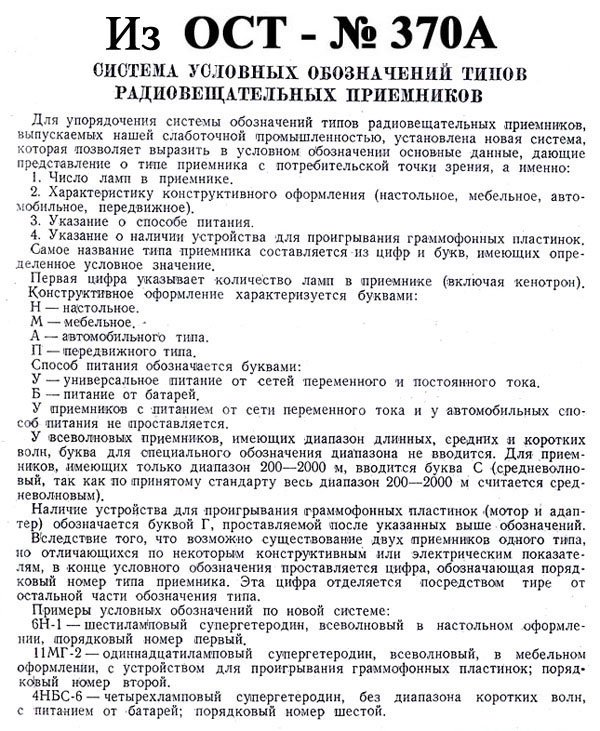

И хотя официального текста ОСТ № 371А отыскать [пока] не удалось, но в книге "Радиовещательные приемники (ремонт и налаживание)", изданной в мае 1941 года, нашлось хорошее изложение этого ОСТ:

Надеюсь, текст можно разобрать. Из него понятно, например, почему название "6НГ-1" было не самым современным названием приемника 6Н-1.

А у меня есть доказательства, что название "6НГ-1" появилось на свет даже раньше, чем "Н-567", и тем более "СН-567". Но эта информация выходит за рамки темы "Военная судьба бытового радиоприемника"...
