Кассетные магнитофоны-приставки "Вильма-102-стерео" и "Вильма-110-стерео"

Кассетные магнитофоны-приставки "Вильма-102-стерео" и "Вильма-110-стерео"

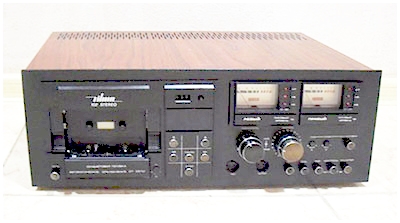

Кассетные магнитофоны-приставки "Вильма-102-стерео" и "Вильма-110-стерео" с 1981 года выпускал Вильнюсский приборостроительный завод "Вильма".

Стационарный со сквозным каналом кассетный МП ''Вильма-102-стерео'' предназначен для работы с магнитными лентами всех типов в кассетах МК. В МП применён двухдвигательный ЛПМ с закрытым трактом и квазисенсорным управлением. Электронная часть построена на основе специализированных интегральных микросхем и комбинированной магнитной головки записи и воспроизведения. В аппарате имеются: индикаторы среднего и квазипикового уровней сигнала, они работают в режиме записи и воспроизведения; устройство подавления помех при переключении режимов; компандерный шумоподавитель ''Dolby-B''; счётчик расхода ленты; устройство выборки ее петли и автостоп. Извлечь кассету и включить требуемый режим работы можно не нажимая кнопку ''Стоп''. Автоматический выключатель отключает магнитофон от сети через 1...1,5 минуты после перехода ЛПМ в режим ''Стоп''. Есть калибровка тока записи под применяемый тип магнитной ленты, регулировка тока подмагничивания, ступенчатое изменение уровня сигнала на линейном выходе, слуховой контроль записываемого и записанного на ленту сигнала. Выпускаемый совсместно магнитофон-приставка ''Вильма-110-стерео'' по схеме и конструкции аналогичен вышеописанному, отличие только во внешнем оформлении, других ручках и кнопках. Скорость ленты 4,76 см/с. Коэффициент детонации ±0,17%. Диапазон рабочих частот на магнитной ленте А4205-ЗБ 31,5...14000 Гц, А4212-3Б 31,5...16000 Гц. Уменьшение уровня помех канала З/В при включении системы ШП 8 дБ. Напряжение сигнала на ЛВ 250...700 мВ. Выходная мощность на выходе для стереотелефонов 10 мВт. Потребляемая мощность 50 Вт. Габариты МП - 466х166х308 мм. Его масса 13 кг. С 1985 года завод выпускал усовершенствованный МП "Вильма-102-1-стерео". Здесь добавлен сквозной канал З/В и устройство ДУ всеми режимами ЛПМ на ИК лучах. Так же улучшеные некоторые характеристики МП. Диапазон рабочих частот звука с лентой А4212-ЗБ 31,5...18000 Гц. Коэффициент детонации 0,15%. Относительный уровень шумов и помех с СШП минус 64 дБ. Потребляемая мощность 20 Вт. Габариты МП - 480х168х320 мм. Его масса - 10,8 кг.

Литература:

  1. Описание и схемы моделей "Вильма-102-стерео" и "Вильма-110-стерео" в справочнике Н.В.Анисимова.
