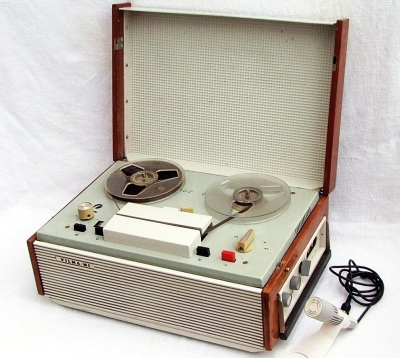

Сетевой катушечный магнитофон "Вильма-М1"

Сетевой катушечный магнитофон "Вильма-М1" с начала 1971 года выпускал Вильнюсский приборостроительный завод "Вильма".

Магнитофон "Вильма-М1" рассчитан на запись и воспроизведение монофонических звуковых фонограм на двух скоростях протяжки магнитной ленты 9,53 см/сек или 19,05 см/сек. Рекомендуемый тип ленты 6 или 10. Катушки соответственно вмещают 250 и 350 метров ленты. Диапазон записываемых и воспроизводимых частот на магнитной ленте типа 6 на большей скорости - 60...12500 Гц, на меньшей - 60...8000 Гц, на ленте типа 10, соответственно 40...15000 Гц и 60...12500 Гц. В электрической схеме модели применены радиолампы: 6Ж32П, 6Н23П (2 шт) и 6П14П. Магнитофон питается от сети переменного тока 127 или 220 вольт, потребляя мощность 65 Вт. В акустической системе применено 2 громкоговорителя. Габариты магнитофона 430x190x300 мм, масса 12,5 кг. Цена 190 руб.

Литература:

  1. Скан обложки инструкции и напряжений ламп.
  2. Электрическая схема магнитофона.
