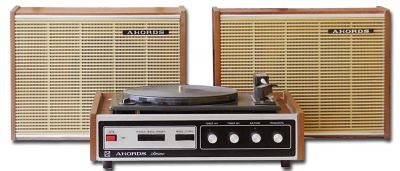

Электрофон "Аккорд-Стерео"

Выпускался Рижским Электро Механическим Заводом с 1970 года.

Рижский электромеханический завод вместе о с ВННИРПА имени А.С. Попова, в 1970 году начал серийное производство настольного стереофонического транзисторного электрофона 2 класса ''Аккорд-стерео'', тип (IIЭФ-71С). Электрофон разработан на базе серийного монофонического электрофона ''Аккорд''. Массовый выпуск новых электро фонов начался в 1972 г. Электрофон предназначен для высококачественного воспроизведения записи с моно и стереофонических граммофонных пластинок всех форматов и позволяет прослушивать стерео или моно запись с грампластинок, приёмника или магнитофона, имеющих акустическую систему худшего качества. В электрофоне имеется плавная регулировка тембров по НЧ и ВЧ, стереобаланса, гнездо подключения магнитофона или другого внешнего источника программ при его использовании в качестве усилителя и гнездо для подключения радиотрансляционной линии.

Технические характеристики:

  • Номинальная выходная мощность каждого канала усилителя 3 вт при коэффициенте нелинейных искажений 2%.
  • Максимальная выходная мощность 6 вт.
  • Полоса рабочих частот но звуковому давлению 80-12000 гц, при общей неравномерности частотной характеристики, не превыша
    ющей 14 дб.
  • Среднее акустическое звуковое давление канала 1,2 н/м2.
  • Чувствительность с ЭПУ и магнитофона 200 мв, с трансляционной линии 12 в.
  • Входное сопротивление усилительного тракта с гнёзд ЭПУ и магнитофона 1 Мом, с трансляционной линии 330 ком.
  • Выходное сопротивление для подключения магнитофона в режиме записи 1 ком.
  • Пределы регулировки тембра на частоте 100 гц 16...23 дб, па частоте 10000 гц 4-17 дб.
  • Пределы регулировки стереобаланса 10 дб.
  • Уровень фона со входа усилительного тракта —52 дб, для всего тракта —46 дб.

Питается электрофон от сети переменного тока частотой 50 гц напряжением 110,127 или 220 в.

Мощность, потребляемая от сети при проигрывании грампластинок 40 вт.

Размеры электропроигрывателя электрофона - 158х392х315 мм, а каждой звуковой колонки 270х363х122 мм.

Масса электрофона без упаковки - 13,5 кг, с упаковкой около 17 кг.

 Литература:

  1. Реклама электрофона "Аккорд-Стерео" в журнале Радио № 3 за 1971 год.
  2. Описание и схема электрофона в журнале Радио № 10 за 1971 год.
  3. Описание электрофона в справочнике Белова.
  4. Инструкция по эксплуатации.
