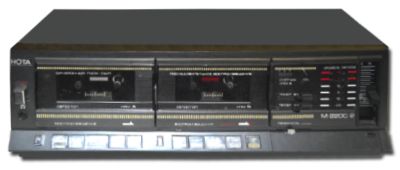

Магнитофон "Нота М-220С"

Сетевой стационарный двухкассетный стереофонический магнитофон ''Нота М-220С'' выпускался Новосибирским ПО "Луч" с 1987 года.

Магнитофон ''Нота М-220С'' - предназначена для высококачественной записи и перезаписи фонограмм на кассеты МК60 и МК90, и их последующего воспроизведения через АС или стереотелефоны. В аппарате имеется два лентопротяжных механизма "А" и "Б", которые обеспечивают перезапись с кассеты на кассету, воспроизведение программы и записи другой и последовательное автоматическое воспроизведение второй кассеты, по окончании воспроизведения первой и наоборот. Магнитофон "Нота М-220С", кроме наличия оконечных усилителей низкой частоты, ничем не отличается от магнитофона-приставки "Нота МП-220С"

С 1990 г. выпускался модернизированный магнитофон - ''Нота М-220С-1'', а с 1992 г.  - ''Нота М-220С-2 практически ничем не отличающаяся от выше описанной.

Основные технические характеристики

  • Скорость ленты - 4,76 см/с;
  • Коэффициент детонации не более 0,2 %,
  • Рабочий диапазон ЗЧ при работе с лентой типа Fe 40...12500 Гц;
  • Рабочий диапазон ЗЧ при работе с лентой типа Cr 40...16000 Гц;
  • Относительный уровень шумов и помех в канале З-В соответственно -50 и -55 дБ;
  • Максимальная выходная мощность - 2х12 Вт.
  • Потребляемая мощность 60 Вт;

Габариты 430х315х143 мм;

Масса 9,3 кг.

Литература:

  1. Принципиальная схема магнитофона "Нота МП-220С"

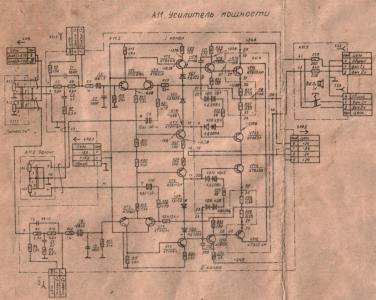

  2. Принципиальная схема усилителя магнитофона "Нота МП-220С"
