Радиоприёмник "Эфир-48"

Радиоприёмник "Эфир-48" экспериментальная разработка Александровского радиозавода, 1948 год.

Приемник  "Эфир-48" предназначен для использования в условиях, исключающих возможность применения каких-либо внешних источников питания, а также антенн и заземления. Благодаря высокой чувствительности и избирательности приемник обеспечивает громкоговорящий прием местных и мощных удаленных станций на внутреннюю антенну.

Батарейный радиоприёмник ''Эфир-48'' представляет собой пятиламповый супергетеродин с универсальным питанием. В приёмнике использованы экономичные лампы прямого накала пальчиковой серии 1А1П, 1Б1П, 1К1П, 2П1П.

Приёмник имеет 2 диапазона, переключаемых при помощи кнопок:

  • ДВ - 152...400 кгц
  • СВ - 500...1200 кгц

Промежуточная частота - 110 кгц.

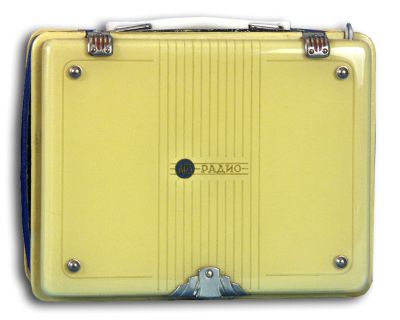

В передней крышке вмонтирована складная штыревая антенна высотой 400 мм. Приём мощных радиостанций может производиться при сложенной антенне. Рабочее положение приемника - вертикальное или горизонтальное с открытой передней крышкой. Приёмник выполнен в виде небольшого изящного чемоданчика размерами 200х150х90 мм с двумя открывающимися крышками, передней и задней.

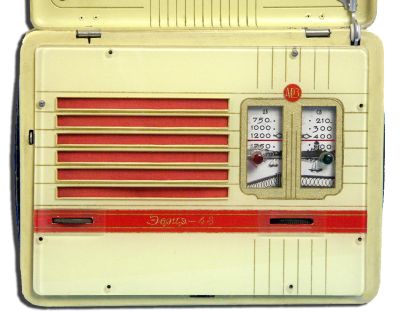

радиоприёмник "Эфир-48"Под передней крышкой находится панель управления с окном громкоговорителя, ручка настройки, ручка регулятора громкости, кнопкой выключения питания, шкалой и переключателем диапазонов кнопочного типа. По своим электрическим параметрам аппарат приближается к батарейным приёмникам 2 класса. Неискажённая мощность выхода при свежих батареях составляе 100-130 мвт. Чувствительность приёмника при развернутом штыре составляет в среднем 1-2 мВ/м, что обеспечивает приём местных и мощных не особенно отдаленных станций.

При применении комнатной или наружной антенны, чувствительность приёмника увеличивается до 30...50 мкв.

Селективность, при расстройке на 10 кгц составляет 26...30 дб. Ослабление зеркального канала составляет не менее 26 дб.

Расход анодного тока при свежих батареях составляет 10...12 ма; ток накала 180 ма.

При питании от электрической сети 110 или 127 в приёмник потребляет около 10 вт.

Масса полностью укомплектованного приёмника не более 2,5 кг.

Литература:

  1. Описание радиоприёмника "Эфир-48" и его электрическая схема в журнале Радио № 11 за 1948 год.

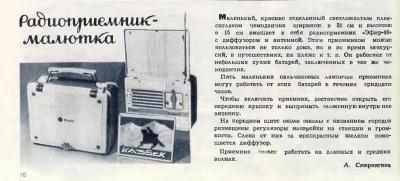

  2. Рекламное описание  радиоприёмника "Эфир-48" в журнале "Техника молодежи" №5 за 1951 год (стр.18)
