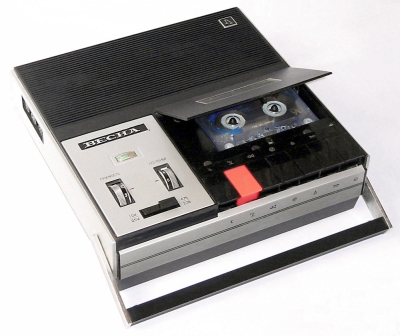

Кассетный магнитофон "Весна-306"

Кассетный магнитофон "Весна-306" с 1972 года выпускал Запорожский ЭМЗ "Искра" и его филиал. Пермский электроприборный завод

Магнитофон зарекомендовал себя, как один из лучших отечественных кассетных магнитофонов в своём классе. В магнитофоне использован оригинальный ЛПМ с косвенным приводом ведущего вала, работающий от бесконтактного электродвигателя. От всех других кассетных ЛПМ его отличает наличие 2-х маховиков, связанных общим пассиком, что исключает колебания скорости магнитной ленты при работе в транспорте и на ходу. Конструкция узла перемотки с фрикционным роликом исключает обрыв ленты и обеспечивает надежное сцепление с маховиком и с подающим и приёмным узлами при перемотке. К достоинствам следует отнести и чёткую фиксацию кассеты, что делает неизменной АЧХ. В ЛПМ имеется устройство блокировки записи. Электрическая часть магнитофона выполнена на современных транзисторах, имеет тембр по ВЧ, индикатор уровня записи и контроля питания, переключатель выходной мощности на два положения и ещё ряд других удобств. Всё описанное актуально и для магнитофона "Весна-305", но магнитофон "Весна-306" по замыслу конструкторов должен был стать первым. С осени 1972 года магнитофон "Весна-306" выпускал и Пермский электроприборный завод, но им всего было выпущено около 3000 аппаратов. ''Весна-306'' - двухскоростной, переносный кассетный магнитофон, рассчитанный на запись и воспроизведение речевых или музыкальных программ от микрофона звукоснимателя, радиоприёмника, другого магнитофона и радиолинии. Магнитофон работает с кассетой типа МК-60, запись двухдорожечная. Скорости магнитной ленты 4,76 и 2,38 см/с, коэффициент детонации 0,4%. Чувствительность микрофонного входа 0,3 мВ, входа для звукоснимателя 150...500 мВ, радиоприёмника 10...30 мВ, радиолинии 10...30 В. Номинальная выходная мощность УЗЧ - 0,8 Вт, максимальная - 2 Вт. Коэффициент нелинейных искажений на линейном выходе - 4%, на динамическом громкоговорителе, при номинальной выходной мощности 5%, при максимальной 10%. Рабочий диапазон частот на линейном выходе при скорости 4,76 см/с не уже 63...10000 Гц, при скорости 2,38 см/с - 63...5000 Гц. АС магнитофона состоит из громкоговорителя 1ГД-40Р. Магнитофон питается от шести элементов А-373, общим напряжением в 9 вольт и сохраняет все параметры, кроме снижения выходной мощности и увеличения нелинейных искажений на громкоговорителе, при снижении напряжения питания до 5,1 вольта. Магнитофон может питаться и от электрической сети 127 или 220 В через встроенный блок питания. Габариты магнитофона - 242х242х68 мм, масса с батареями - 3,7 кг.

Литература:

  1. Описание магнитофона "Весна-306" в Радио № 8 за 1975 год.
  2. Описание магнитофона в справочнике ТРЗ.
  3. Описание магнитофона в брошюре МРБ № 1001.
