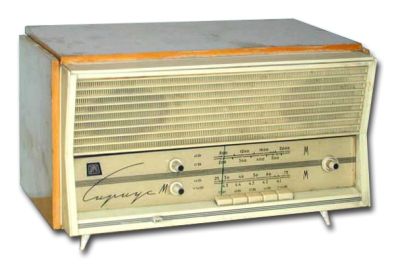

Радиола "Сириус-М"

Радиола "Сириус-М" выпускалась Ижевским радиозаводом с 1965 года.

Сетевая настольная ламповая радиола 3 класса ''Сириус-М'' создана на основе радиолы ''Сириус'' и по конструкции, параметрам, электрической схеме и
внешнему оформлению - схожа с ней, за добавлением только обзорного диапазона коротких волн 25...75 метров которого не было в базовой моделе.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
  2. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  4. УНЧ и детектор тракта AM на лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.

Выпрямитель селеновый типа АВС-120-270.

Частотный детектор - 2 диода серии Д2Е.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735 м);
  2. Средние волны: 525 - 1605 кГц (577 - 187 м);
  3. Короткие волны: 3,95 - 12,1 МГц (75 - 25 м);
  4. УКВ: 65,8 - 73,0 МГц (4,55 - 4,12 м).

Промежуточная частота для AM тракта 465 кГц и для ЧМ тракта 8,4 МГц.

Номинальная выходная мощность 0,5 Вт, потребляемая мощность 65 вт. Масса 14 кг.



 Литература:

  1. Принципиальная схема радиолы "Сириус-М"
  2. Инструкция по эксплуатации.
