Радиола "Эстония-55"

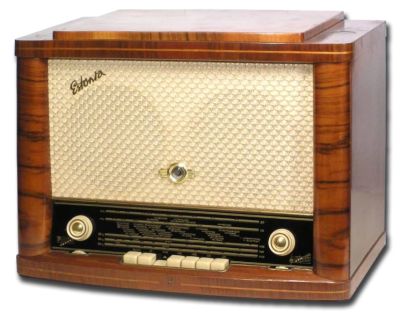

Радиола "Эстония" выпускалась Таллинским заводом Пунане-РЭТ с 1956 года

Подробнее...

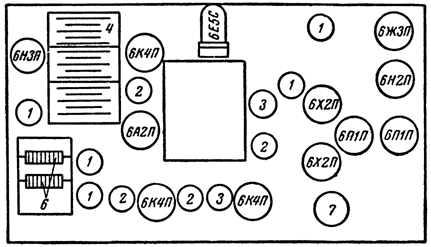

Расположение ламп и деталей на шасси радиолы "Эстония-55"

Расположение ламп и деталей на шасси радиолы "Эстония-55"

1 - электролитические конденсаторы; 2 - ФПЧ на 465 кГц; 3 - ФПЧ на 8,4 МГц; 4 - конденсаторы переменной емкости; 5 - силовой трансформатор; 6 - селеновые столбики; 7 - гнездо для питания магнитофонной приставки.

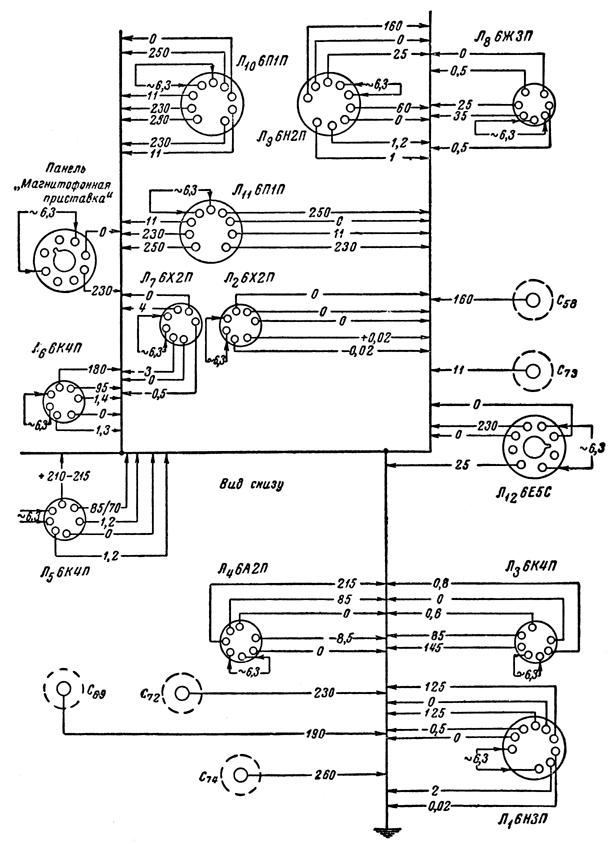

Схема проверки напряжений радиолы "Эстония-55"

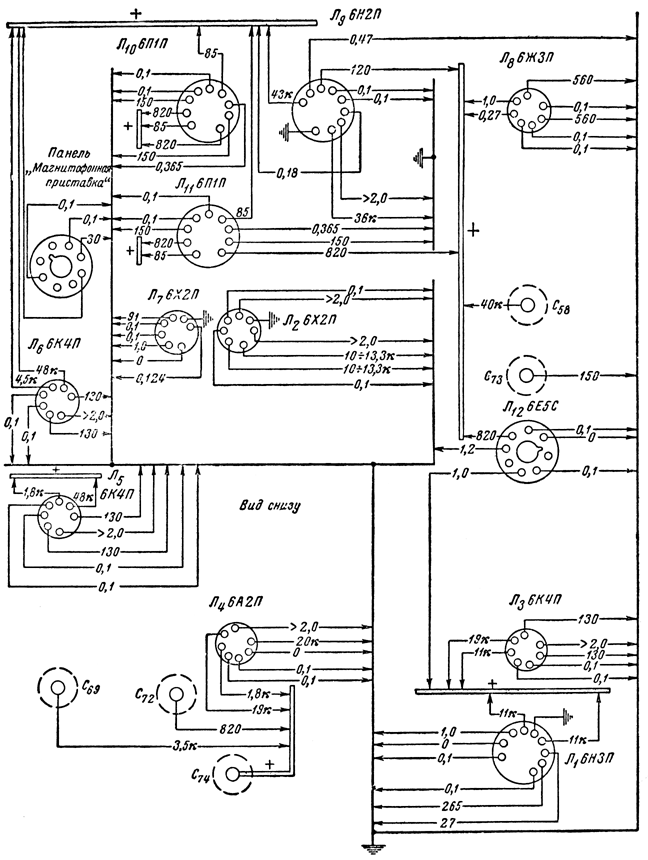

Схема проверки сопротивлений радиолы "Эстония-55"



Литература:

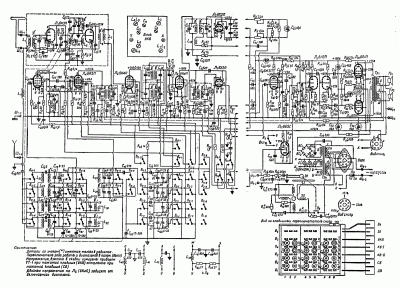

  1. Принципиальная схема радиолы "Эстония-55" (gif)
  2. Принципиальная схема радиолы "Эстония-55" (DjVu) - часть 1, часть 2
  3. Описание и схема  радиолы "Эстония-55" в справочнике по радиовещательным приемникам.
  4. Описание и схема модели в Радио №7 1956 г.
  5. Инструкция по эксплуатации
