Л. Кунин, Л. Ротштейн

Радиолы, приемники, проигрыватели

(Устройство и ремонт)

Новосибирское книжное издательство, 1960

 Вы решили купить радиоприемник. Идете в магазин. Вам показывают приемники самых различных марок. Какой же выбрать? Этот хорош, а тот как будто еще лучше...

В конце концов вы приходите к выводу: самый лучший приемник - самый дорогой.

Что ж, в общем это правильно, но только в общем.

Перед вами два приемника: один высшего класса - “Люкс-2” и другой второго класса - “Байкал”. Вы включаете диапазон “длинные волны”, настраиваетесь на мощную местную станцию - и не наблюдаете при этом заметной разницы в звучании приемников. Но вот вы прослушали .трансляцию симфонического концерта, передаваемого в диапазоне УКВ, или граммофонную запись джаза с помощью проигрывающего устройства, и сразу же преимущества приемника “Люкс-2” становятся бесспорными. Звучание этого приемника более сочно, ярко, басы и высокие гона передаются им с большей полнотой и более приближенно к действительному звучанию музыкальных инструментов оркестра...

Вы ищете интересную передачу на средневолновом диапазоне обоих приемников и снова к своему удивлению не находите существенной разницы между аппаратами. Но вот включен коротковолновый диапазон, и вы убеждаетесь в бесспорных преимуществах “Люкса”: он намного больше принимает радиостанций, звучание их значительно громче, помехи меньше влияют на качество звука.

Почему это происходит?

У вас могут возникнуть и другие вопросы: например, как лучше установить приемник, как правильно его настраивать, как устранить самому те или иные неполадки в его работе.

Цель брошюры - помочь радиослушателю разобраться во всем этом.

ОСНОВНЫЕ КАЧЕСТВЕННЫЕ ПОКАЗАТЕЛИ РАДИОПРИЕМНИКОВ И РАДИОЛ

ИЗБИРАТЕЛЬНОСТЬ

Окружающий нас мир наполнен различными звуками. Он буквально кишит ими. Но это особые звуки - они не слышны. Создают их передающие радиостанции. Они излучают в пространство, условно называемое эфиром, мощные электромагнитные волны - “неслышимые звуки”. Эти волны способны распространяться вокруг земной поверхности на большие расстояния с колоссальной скоростью, равной скорости света. Для того, чтобы уловить электромагнитые волны и превратить “неслышимые звуки” в звуки музыки или речи, применяются радиоприемники. Но передающих станций очень много. В эфире одновременно звучат и эстрадная песенка, и симфонический концерт, и советы домашним хозяйкам. Приемник избирает из огромного количества передач радиостанций ту передачу, которую вы хотите послушать. Способность приемника выбирать желаемую передачу таким образом, чтобы не мешали соседние станции, и называется избирательностью. Очевидно, что чем лучше приемник, избирает, или, говоря языком радиотехники, чем выше его избирательность, тем выше его качество.

Таким образом, избирательность - одна из основных характеристик качества приемника.

Избирательность измеряется в разах (КР. - правильнее - в дБ). Так, например, говорят, что приемник принимает сигналы передающей станции, на которую он настроен, в 100 раз лучше; чем сигналы соседней станции.

ЧУВСТВИТЕЛЬНОСТЬ

Посмотрев на шкалу приемника, вы увидите надписи: “длинные волны (ДВ)”, “средние волны (СВ), “короткие волны (KB)” и “ультракороткие волны (УКВ)”. Это означает, что приемник может улавливать сигналы передающих станций, излучающих указанные волны.

Однако нельзя понимать это так, что аппарат может принять сигналы любой станции, работающей на земном шаре. Электромагнитные волны, излучаемые радиостанциями, распространяются по особым законам. Эти законы сложны и различны для волн разной длины. В общем законы распространения радиоволн сводятся к следующему: с удалением от передающей станций сила электромагнитной волны уменьшается.

В технике силу электромагнитной волны, излучаемую станцией, называют напряженностью поля электромагнитной волны этой радиостанции. В каждой точке земной поверхности напряженность поля различных радиостанций разной мощности и по-разному удаленных от этого пункта земли различна. Причем, чем дальше расположена станция от места приема и чем меньше ее мощность, тем меньше напряженность поля этой станции в данной точке земной поверхности. И наоборот, чем больше мощность радиостанции и чем ближе она к точке приема, тем больше напряженность ее поля в этой точке.

Если попытаться принять сигналы дальней станции двумя приемниками - маленьким батарейным переносным “Туристом” и приемником высшего класса “Фестиваль”, то может оказаться, что в то время как “Фестиваль” будет давать ясный, громкий звук, “Турист” будет молчать, или звучание радиостанции окажется очень тихим и будет сопровождаться шипением, шорохами и другими помехами. Очевидно, напряженность поля электромагнитных волн дальней радиостанции в месте приема достаточна для приемника “Фестиваль”, но мала для “Туриста”. Иначе говоря, первый приемник имеет чувствительность выше, чем второй. Происходит это потому, что более качественный “Фестиваль” усиливает слабый сигнал радиостанции значительно больше, чем “Турист”. Чувствительность - важный параметр приемника.

Но если это так, то почему бы не сконструировать приемник, который бы “все принимал”? Ведь для этого достаточно только увеличить чувствительность. К сожалению, увеличение чувствительности имеет предел, который определяется не только соображениями сложности схемы, конструкции и т. д., но и одной принципиальной причиной: заключается она в наличии собственных шумов приемника. Шумят электронные усилительные лампы, которые являются основными элементами схемы, и другие устройства приемника; шум в лампах создается потому, что поток электронов, текущий в лампах, не имеет однородной структуры. Неоднородность тока в лампе, усиливаемая всеми каскадами схемы, и вызывает шум в громкоговорителе. Особенно этот шум выражен у высокочувствительных приемников.

Чем больше чувствительность аппарата, тем сильнее он будет усиливать как полезные сигналы радиостанций, так и внешние помехи.

ПОЛОСА ВОСПРОИЗВОДИМЫХ ЧАСТОТ

Для понимания еще одной характеристики качества радиоприемника или радиолы обратимся к следующим примерам.

Вы разговариваете по телефону. Хотя вы уверены, что говорите с хорошо знакомым человеком, голос в телефонной трубке звучит непохоже, он искажен. Если сравнить голос, звучащий в трубке телефона, и тот же голос, воспроизводимый с ленты магнитофона, то обнаружится существенная разница. Магнитофон воспроизведет голос несравненно ближе к реальному звучанию.

Вы включили приемник и настроились на станцию, которая передает знакомую симфоническую программу. Эту музыку вы совсем недавно слушали в исполнении оркестра. Очень скоро вы убеждаетесь в том, что приемник звучит не так красиво и сочно, как оркестр, в нем не слышно чистого звона меди при ударе литавр, глухо звучит контрабас, тон барабана необычен.

В чем же дело? Музыкальные инструменты при звучании рождают звуковые колебания, но почему они слышны по-разному? Оказывается, мы отличаем звуки по частоте их колебании, т.е. звуковые колебания от разных предметов имеют разную частоту. Под частотой понимают количество колебаний звучащего предмета (например, струны) в секунду. Одно колебание в секунду составляет один герц. Самая тонкая струна скрипка может колебаться 10000 раз в секунду, самая толстая - 300 раз. Говоря иначе, скрипка может воспроизводить звуки от 300 до 10000 герц, т.е. полоса звуковых частот, воспроизводимых скрипкой, лежит в пределах от 300 до 10000 герц. Рояль обладает другой полосой -от 50 до 5000 герц, контрабас 40 - 7000 герц, арфа 60 - 10000 герц, барабан 80 - 2000 герц, гобой 300 - 15000 герц.

Голос певца, поющего басом, состоит из колебаний, лежащих в пределах от 30 до 3 000 герц, а у певицы с голосом сопрано - от 100 до 6500 герц.

Оказывается, разные приемники пропускают разные полосы частот. В зависимости от построения аппарата, его схемы и конструкции, количества и величины громкоговорителей и других устройств он может воспроизводить различную полосу частот. У приемников высокого класса полоса пропускания больше, чем у приемников низших классов.

В нашем примере с телефонным разговором полоса пропускания у телефонного аппарата мала, поэтому искажен голос. Понятно теперь, почему симфонический оркестр по радио звучит несколько неестественно. Приемник не обладает полосой, необходимой для полного реального воспроизведения звучания симфонического оркестра, так как она довольно широка и составляет примерно от 30 до 16000 герц. (КР. - правильнее - 20 - 20000 Гц). Уменьшение же полосы против реальной приводит к утрате тех тонкостей, нюансов, которые и делают передачу сочной, красивой, естественной.

Современные высококачественные приемные устройства имеют полосы пропускания близкие к той, которая необходима для получения реального звучания оркестра. Это обеспечивается целым рядом усовершенствований, введением УКВ диапазона и др.

Однако не всегда качество звучания зависит от приемного устройства или радиолы. Очень часто станции передают узкую полосу частот. Это происходит по двум причинам: во-первых, для передачи широкой полосы частот передающей станции нужно в эфире столько места, чтобы соседняя станция не мешала ее работе, иначе говоря, частоты, излучаемые соседней по диапазону радиостанцией, не должны попадать в область частот, излучаемых данной станцией, иначе будет происходить наложение частот и, как следствие, появятся помехи радиоприему; во-вторых, излучение широкого диапазона частот встречает технические трудности в устройстве самой передающей станции.

То, что приемники “Люкс-2” и “Байкал” на длинных волнах имели звук почти одинаковый по красоте, объясняется тем, что обычно длинноволновые станции излучают сравнительно узкую полосу частот. Поэтому, хотя “Люкс-2” обладает значительно большими возможностями, чем “Байкал”, разницы в звучании мы не обнаружили.

Если вопрос расширения полосы пропускания приемника радиотехника сейчас успешно решаем, то вопрос о выделении передающей станцией широкой полосы частот в эфире значительно сложнее. Все мы знаем, какое множество станций звучит, например, на коротких волнах; порой трудно отстроиться от мешающей станции, даже если приемник обладает высокой избирательностью.

Развитие радиовещания ведет к увеличению станций, они занимают все больше и больше “места” в эфире. Вместе с тем улучшение качества звучания требует увеличения полосы передаваемых частот, т.е. расстановки основных частот станций дальше друг от друга. Требования, как видите, противоречивы. Одним из решений этого затруднения является применение для радиовещания ультракоротковолнового диапазона.

(продолжение следует)

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Мы уже говорили, что качество звучания приемника зависит от качества его усилительных устройств, в частности от полосы пропускания входных устройств и усилителей промежуточной частоты, от полосы звуковых частот, усиливаемых усилителем низких частот, и качества громкоговорителей. В современных приемниках вопросы, связанные с увеличением полосы воспроизводимых частот в усилительных устройствах, можно считать решенными. Поэтому очень часто решающую роль в звучании радиоприемника играет громкоговоритель. Необходимо, чтобы он хорошо воспроизводил все частоты звукового диапазона, начиная с самых низких и кончая наиболее высокими. Для хорошего воспроизведения низких звуковых частот громкоговоритель должен иметь большой и “мягко” подвешенный диффузор, а для воспроизведения высших частот звукового диапазона - небольшой, закрепленный жестче.

Восполнить эти противоречивые требования при помощи одного громкоговорителя невозможно. Поэтому очень часто в акустических системах приемников устанавливают по два и даже больше громкоговорителя, причем один из них бывает специально высокочастотным.

Два громкоговорителя, даже одинаковые по своим габаритам, равномернее воспроизводят более широкий диапазон звуковых частот. Такие системы применены в приемниках “Восток-57”, “Байкал”, “Харьков”, “Муромец”, “Донец” и др.

В приемниках типа “Концерт”, “Октава”, “Люкс” (приемники первого и высшего классов) применена система громкоговорителей, которая позволяет получить так называемое “объемное” звучание. Эта система, являющаяся одним из последних достижений радиоакустики, позволяет существенно улучшить качество звучания, особенно при передачах такого характера, как симфоническая музыка.

Сравните приемник, в котором установлен только один громкоговоритель, с приемником, имеющим систему громкоговорителей, дающую “объемный” звук: звук приемника с одного громкоговорителя будет хорошо слышен непосредственно перед панелью приемника; со стороны боковой стенки или сзади звук обеднен высокими тонами. Это объясняется тем, что высокие частоты распространяются непосредственно перед громкоговорителем. Звучание высоких тонов в стороне от направления громкоговорителя значительно ослаблено, ослабление их тем больше, чем выше частота.

В приемнике или радиоле, обладающих системой “объемного” звука, этого не происходит. Высокие частоты слышны сбоку так же хорошо, как и спереди. Достигается это установкой на боковых стенках аппарата дополнительных громкоговорителей, обычно специально высокочастотных.

В реально звучащем оркестре в зале с хорошей акустикой оркестранты сидят по всей длине эстрады. У слушателя складывается впечатление, как будто звучит все пространство эстрады, причем с разных точек исходят звуки разных тембров. Контрабас обычно звучит справа, арфа слева и т.д. Нечто похожее, во всяком случае гораздо больше приближающееся к реальному, чем в приемнике с одним громкоговорителем, получается в акустических системах “объемного” звука. Современные лучшие акустические системы “объемного” звучания воссоздают сочное, красивое, богатое разными оттенками звучание оркестра достаточно полно и хорошо.

Таким образом, качество звучания приемника или радиолы зависит не только от воспроизводимой полосы звуковых частот, но и от рационального построения акустической системы.

ГРОМКОСТЬ

Громкость звучания приемника зависит от мощности выходного устройства - выходного каскада, т.е. того каскада, который подводит электрические колебания звуковой частоты к громкоговорителю; кроме того, громкость зависит и от конструкции громкоговорителя: обычно, чем больше его габарит, тем мощнее звучание.

Какая же нужна громкость, чтобы радиопередача была хорошо слышна в жилой комнате?

Громкость, понятие довольно условное, зависит от индивидуальных вкусов и наклонностей. Ответить на этот вопрос не так-то легко. Если взять за основу нормы по величинам звуковой мощности, применяемой в кино, то получится следующее:

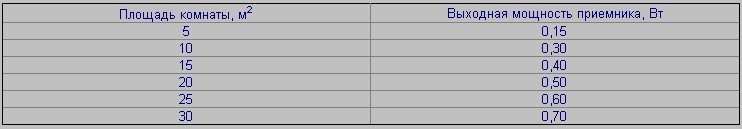

 Из приведенных данных следует, что для создания громкости, равной той, которая получается в кино, в комнате, например, с площадью 15 м2 должен быть установлен приемник или радиола с выходной мощностью 0,4 Вт.

Какие же мощности имеют современные приемники? У аппаратов высшего класса выходная мощность равна 6 Вт, у приемников первого и второго классов - 2 Вт. Меньшие мощности имеют приемники третьего класса - 0,5 Вт, батарейные - 0,2 Вт и переносные - 0,15 Вт.

Большинство приемников конструируют так, чтобы они обладали значительным запасом мощности. Для чего это нужно? Дело в том, что во всякой программе, передаваемой по радио или проигрываемой при помощи грампластинки, есть уровень средней громкости и “пики” громкости - непродолжительные увеличения громкости, иногда превышающие средний уровень в 2-3 раза. Если громкость передачи превышает громкость, которую может воспроизвести приемник, появляются неприятные, так называемые нелинейные, искажения звука.

Для качественного звучания очень важно, чтобы не только средний уровень громкости передавался без искажений, но были бы неискаженными и “пики” громкости. Для этого и необходимо иметь мощность приемника выше, чем та, которая составляет средний уровень громкости, достаточный для нормального прослушивания программы.

Отсюда ясно и другое - приемник с большей выходной мощностью будет звучать при прочих разных условиях лучше маломощного.

УСОВЕРШЕНСТВОВАНИЯ В ПРИЕМНИКАХ

Современные приемники и радиолы имеют ряд усовершенствований, облегчающих обращение с ними и улучшающих их показатели. Остановимся на некоторых из них.

На коротких волнах работает больше станций, чем на средних и длинных, поэтому на одинаковый участок шкалы на коротких волнах приходится значительно больше станций, чем на средних и длинных. Это приводит к тому, что на коротких волнах трудно настраиваться на нужную станцию: малейший поворот ручки приводит к “пропуску” станции.

Для устранения этого недостатка применяют так называемые “растянутые” диапазоны, в которых на длине шкалы приемника размещен не весь коротковолновый диапазон, а лишь часть его с наиболее интересующими нас станциями. В этом случае на каждый поворот ручки приемника будет приходиться значительно меньшее изменение частоты, и настройка на нужную станцию облегчится.

Другим усовершенствованием, вводимым в приемники высшего и первого классов, является поворотная магнитная антенна. Иногда эту антенну называют еще и ферритовой, так как основной элемент ее конструкции - стержень из феррита длиной обычно 20-30 см. Особенностью магнитной антенны является ее направленная избирательность. Поворачивая стержень антенны в горизонтальной плоскости, можно выделить волны желаемой станции и отстроиться от помех других станций. Однако эффективная работа магнитной антенны возможна только на длинных и средних волнах; на коротких волнах, ввиду особенностей их распространения, такая антенна не применяется (КР. - в современных транзисторных радиоприемниках магнитная антенна применяется и на коротких волнах).

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Все приемники первого, второго и высшего классов снабжены еще одним усовершенствованием - индикатором настройки, или, как его называют, “магическим глазом” .

Вы включаете приемник, и на передней панели или шкале ярким изумрудно-зеленым светом загорается круглый “глаз”. При этом некоторый сектор “глаза” остается темным. Поворачивая ручку настройки приемника, вы убеждаетесь, что размеры сектора изменяются. Если приемник настроен точно, то темный сектор будет самым узким. Вращение ручки в ту или другую сторону расширяет сектор. При помощи этого устройства можно точно настраиваться на станцию с выведенным регулятором громкости, что позволяет избавиться от неприятных шумов и тресков, сопровождающих настройку.

Пользование индикатором настройки наиболее эффективно при работе в диапазоне длинных и средних волн.

УКВ ДИАПАЗОН

У всех современных приемников, кроме диапазона длинных, средних и коротких волн, введен ультракоротковолновый диапазон - УКВ диапазон (КР. - в настоящее время все более широко используется верхний УКВ диапазон - FM). Схема приемника на УКВ диапазоне сложнее, чем на других диапазонах. УКВ диапазон удорожает аппарат, для приема этих волн требуются специальные антенны, необходимо строить новые передающие центры со сложными высокими мачтами, на которых расположены передающие антенны, и т.п.

Почему же все-таки введен новый диапазон волн? Оказывается; что многие “беды”, мешающие качественному приему на других диапазонах, на ультракоротковолновом диапазоне проявляются слабее или исчезают совсем. Например, атмосферные помехи на УКВ диапазоне значительно слабее, чем на диапазонах длинных и даже коротких волн. УКВ диапазон позволяет построить большое количество передающих станций, при этом выделить каждой такое “место” в эфире, что она не будет мешать соседней. Кроме того, УКВ диапазон позволяет эффективно применить отличную от других диапазонов модуляцию несущей частоты. Эта модуляция называется частотной. Отсюда и название УКВ-ЧМ диапазон, т.е. ультракоротковолновый диапазон с частотной модуляцией.

Применение частотной модуляции позволяет получить широкую полосу принимаемых звуковых частот, снизить чувствительность приемника к индустриальным помехам, т.е. к помехам, которые возникают от трамвайной контактной сети, от работы электромоторов, от действия системы зажигания в моторах проходящих мимо автомашин, от электрических звонков и т.п.

Читателю уже ясно, что широкая полоса воспроизводимых частот позволяет получить качественное звучание. В соединении с качественной и мощной акустической системой “объемного” звука получается звучание, весьма близкое к реальному. Вот почему на УКВ диапазоне хорошо слушать передачу, богатую высокими звуковыми частотами. Это особенно важно при прослушивании симфонической музыки, джаз-оркестра и т.п.

Итак, с введением нового диапазона улучшаются те качества приемника, которые на других диапазонах не могут быть улучшены вследствие принципиальных технических причин.

Часто радиослушатели недовольны передачами на УКВ диапазоне. Эти передачи, по их мнению, не отличаются от передач на других диапазонах. Это происходит потому, что для УКВ диапазона не везде созданы специальные передающие станции. Строительство этих станций предусмотрено семилетним планом, и нет сомнений в том, что УКВ-ЧМ диапазон будет пользоваться популярностью среди радиослушателей, особенно тех, которые любят симфоническую музыку (КР. - сейчас создана широкая сеть коммерческих музыкальных радиостанций в FM диапазоне, что подтвердило правильность прогноза).

Правда, УКВ диапазон все же обладает одним существенным недостатком. В отличие от длинных и средних волн, которые распространяются путем сгибания земной поверхности и коротких волн, распространяющихся путем многократного отражения в верхних слоях атмосферы, ультракороткие волны распространяются в пределах прямой видимости. Это значит, что они распространяются только на ту область поверхности земли, которая видна с вершины передающей антенны. Поэтому антенны устанавливаются на высоких мачтах, подобных мачтам телевизионных центров. Дальность передач при мачте высотой примерно 100-150 м и при мощности передающей станции примерно 5-15 тысяч Вт составляет 150-250 км. Дальность передач зависит также от рельефа местности; например, слышимость приемника, находящегося в долине, будет значительно понижена по сравнению с приемником, установленным на открытой местности.

Как же принять передачу УКВ станции, расположенной на большом расстоянии?

Для этого, по семилетнему плану, будут построены так называемые радиорелейные линии. Это специальные радиотехнические устройства, по которым будут одновременно передаваться десятки и сотни телефонных разговоров, телевизионные передачи, радиовещательные программы на УКВ-ЧМ диапазоне. Этот диапазон в радиовещании имеет большое будущее.

ЭКСПЛУАТАЦИЯ ПРИЕМНИКОВ

ПРОВЕРКА ПРИЕМНИКОВ И РАДИОЛ

При покупке приемника вы должны убедиться в его полной исправности. Проверка может быть осуществлена только специалистом при помощи целого ряда сложных приборов. Однако некоторые советы общего порядка могут быть даны. Следует проверить, плавно ли вращается ручка регулятора громкости, регулятора тембра звука, нет ли заедания. Если громкость увеличивается скачком, это значит, что переменное сопротивление в регуляторе некачественно. Особенно нужно следить, чтобы громкость не увеличивалась скачком в начале вращения. Нужно проверить, четко ли работает переключатель диапазонов. Если приемник имеет клавишный переключателе - убедиться в “мягкой” работе клавиш. Следует обратить внимание на работу верньерного механизма, т е. механизма, при помощи которого приемник настраивают на желаемую станцию. В верньерном механизме не должно быть люфта и проскальзывания нити. Это значит, что при повороте ручки настройки да 10-20° стрелка должна продвигаться по шкале, а при повороте ручки на те же 10-20° в обратном направлении стрелка должна занять прежнее место. Не выполнив это условие, точно настроиться на станция” трудно, особенно не коротких волнах.

При покупке радиолы необходимо проверить правильность работы автостопа, использовав для этого граммофонные пластинки разных диаметров, посмотреть, плавно ли, без заеданий переключаются иголки для обычных и долгоиграющих пластинок в звукоснимателе, а также легко ли снимается головка в звукоснимателе.

Убедившись в механической исправности аппарата, можно приступить к проверке его звуковых качеств. Всё электрические параметры приемника (чувствительность, избирательность и др.) проверить в условиях магазина нельзя, да это и не нужно: они гарантируются заводом, однако одну из характеристик - отсутствие микрофонного эффекта - проверить полезно, так как она обычно бывает разной у различных аппаратов. Микрофонный эффект иногда проявляется как неприятное гудение и подсвистывание при приеме из эфира или при проигрывании граммофонных пластинок. Не нужно смешивать микрофонный эффект с фоном низкой частоты, Если при приеме станции передача идет с фоном, вызванным плохой работой передатчика, то в паузах передачи фон пропадает. Фон, вызванный неисправностью приемника, обычно одинаков на всех диапазонах.

Для проверки микрофонного эффекта необходимо настроиться на станцию коротковолнового диапазона (желательно на самых коротких волнах), установить максимальную громкость (громкость, при которой еще не наступает перегрузка приемника, нет искажений), предельно поднять низкие частоты (регулятором тембра низких частот) и максимально завалить высокие частоты (регулятором тембра высоких частот). При этом в исправном приемнике, не должно слышаться посторонних гудений.

Для проверки отсутствия микрофонных явлений в проигрывающем устройстве радиолы необходимо, не запуская мотор, установить иголку на пластинку или же, если мотор запускается, установить иголку на пустую бороздку пластинки, затем легко постучать пальцем по плате на которой установлен проигрыватель, при этом в громкоговорителе должен слышаться четкий усиленный звук, соответствующий стуку пальца. Если же звук будет удлинен гудением, это значит, что радиола обладает большим уровнем механико-акустической связи, что обычно также называется микрофонным эффектом.

УСТАНОВКА ПРИЕМНИКА

При правильном обращении приемник может работать очень долго. Однако некоторые его части, например лампы, нужно заменять через каждые 1000-2000 часов работы.

В понятие “правильная эксплуатация приемника” входят выбор места для его установки и сама установка, устройство антенны и заземления, правильное управление приемником при работе, умение пользоваться проигрывателем граммофонных пластинок в радиоле.

При выборе места установки приемника нужно учитывать, что для него вредны резкие колебания температуры. Аппарат нельзя устанавливать близко от печей, на подоконниках. Место установки влияет на качество звучания приемника Если комната не квадратная, то лучше приемник поместить у короткой стены. В квадратной комнате хорошие результаты дает установка аппарата в углу; при этом его следует поставить так, чтобы слушатели находились непосредственно перед панелью.

Особое внимание нужно уделить выбору места установки приемника, если он обладает системой “объемного” звука. Так как звуковые волны при “объемном” звуке распространяются равномерно во все стороны, то важно, чтобы им не мешали посторонние предметы. Поэтому приемник нельзя устанавливать рядом со шкафом, в нишах и других подобных местах.

Устанавливать приемник нужно на мягкой упругой подкладке, жесткая подкладка может привести к ухудшению работы аппарата, в частности - к возникновению микрофонного эффекта.

УСТРОЙСТВО АНТЕННЫ

Слово “антенна” по гречески означает усики или щупальца насекомых. Приемник протягивает свои “щупальца” в пространство, в эфир и улавливает там электромагнитные волны различных станций.

Простейшей антенной может служить провод, вставленный в гнездо “антенна”. Слышимость большинства станций на такую антенну вполне приемлема, особенно у приемников высшего класса; лучше специальная комнатная антенна; еще более высокие результаты дает наружная антенна: она менее восприимчива к помехам от выключателей и электрических моторов.

Антенна может быть изготовлена из любого голого или изолированного провода, желательно, чтобы провод был медный. Устройство комнатной антенны показано на рис. 1.

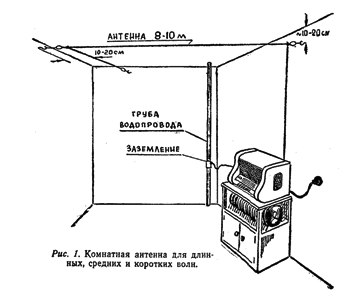

Рис. 1. Комнатная антенна для длинных, средних и коротких волн.

Антенна представляет собой провод, протянутый между двумя противоположными стенками комнаты. Для изоляции провода от стен на концах проволоки крепятся изоляторы, в качестве которых фарфоровые ролики.

Подвод от горизонтальной части антенны к приемнику в paдиотехнике называется “снижением”. Подвод делается из того же провода, что и сама антенна. Конец провода, который вставляется в гнездо “антенна” должен плотно соприкасаться с металлом гнезда. При плохом контакте возможно возникновение дополнительных помех от колебаний антенны. Для создания хорошего контакта лучше всего конец провода присоединить к специальному штекеру, который вставить в гнездо.

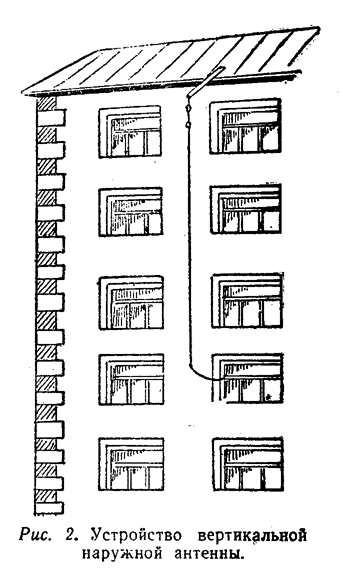

Простейшей наружной антенной является вертикальная. Само ее название говорит о том, что она представляет собой вертикальный провод, подвешенный на изоляторе. Длина провода должна быть 5 - 10 м. Конец антенны нужно вводить в квартиру через изоляционную трубку (фарфоровую, резиновую и т.п.).

Устройство гакой антенны показано на рис. 2.

При устройстве наружных антенн нужно стараться, чтобы они были максимально удалены от проводов телефонной и электрической сетей, чтобы не задевали за стены и карнизы дома, за металлические предметы.

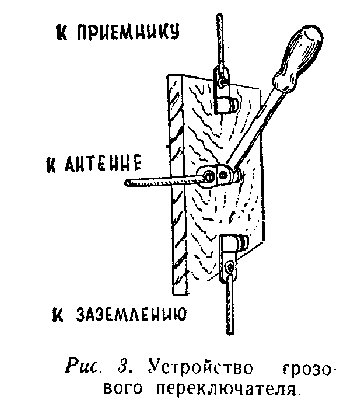

На длинных проводах наружных антенн могут появляться значительные напряжения, особенно при атмосферных разрядах и грозах, что может привести к порче приемника. Поэтому после окончания приема антенну лучше всего заземлягь. Делается это при помощи грозового переключения. Способ и схема подключения переключателя показаны на рис. 3.

  В продаже имеются специальные наборы для устройства антенн: в комплект входят провод для горизонтальной части, провод для снижения, изоляторы, грозовой переключатель и другие детали.

Можно рекомендовать устройство простейших антишумовых антенн, снижающих индустриальные помехи. Для устройства такой антенны ее горизонтальную часть нужно поднять над землей на высоту примерно 25 м, а снижение выполнить из двух перевитых изолированных проводов.



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Для приема на УКВ диапазоне нужна специальная антенна, в корне отличная от только что нами описанных антенн, применяемых на коротких, средних и длинных волнах.

У антенны для УКВ есть специальное радиотехническое название - симметричный полуволновой вибратор, или диполь Этот вибратор состоит из двух, расположенных на одной оси, металлических стержней. Общая длина стержней составляет примерно половину длины принимаемой электромагнитной волны.

Во всех современных приемниках с УКВ диапазоном антенна-вибратор обычно вставлена в ящик приемника. Однако размеры ящика не дают возможности сделать это правильно. Поэтому эффективность такого диполя понижена. Для более качественного приема нужно устроить антенну либо в комнате, либо, еще лучше, на крыше здания, или поднять на высоком шесте.

Конструкция антенны показана на рис. 4 и 5.

Такая антенна, подобно ферритовой, обладает направленной избирательностью, поэтому, ориентируя ее по-разному можно добиться наилучшего приема.

УСТРОЙСТВО ЗАЗЕМЛЕНИЯ

На обратной стороне приемника, рядом с гнездом “антенна” есть гнездо “земля”, куда вставляется провод, соединенный с землей. Исключение составляют некоторые сетевые приемники старых, в настоящее время не выпускаемых типов -“Рекорд-47”, “АРЗ-49”, “АРЗ-51”, “Москвич” и др. У этих аппаратов клеммы “земля” нет, а на задней стенке -предостерегающая надпись “землю не включать”. Подключение “земли” к такому приемнику вызовет короткое замыкание в сети, от которой он питается.

Нужно ли заземление? Безусловно. И вот почему. Принимая сигнал близко расположенной мощной станции, вы не почувствуете разницу между качеством приема с заземлением и без него. Однако, если вы принимаете далекую слабую станцию, то разница может стать ощутимой. Кроме того, заземление снижает фон переменного тока и уровень индустриальных помех.

Для того, чтобы заземление дало указанные преимущества, оно должно быть выполнено с соблюдением определенных правил. В домах, где есть водопровод или центральное отопление, для заземления можно использовать металлические трубы этих сооружений. Для этого труба зачищается до блеска и на нее наматывается голый медный провод. Еще лучше место соединения медного провода с трубой пропаять. Свободный конец провода подключают к гнезду “земля” или к соответствующему зажиму грозового переключателя.

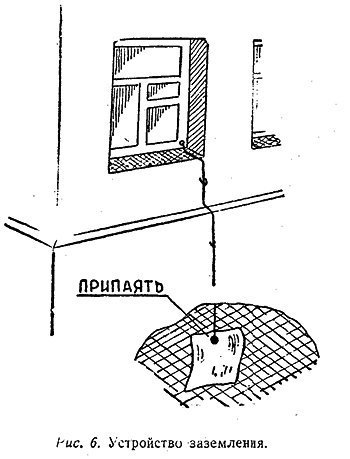

При отсутствии водопровода или центрального отопления заземление производят следующим образом: возле дома роют глубокую яму, где почва никогда не высыхает, и закапывают какой-нибудь металлический предмет (рис. 6); проволока, соединяющая этот предмет с гнездом “земля”, должна быть хорошо припаяна.

УПРАВЛЕНИЕ ПРИЕМНИКОМ

Перед началом работы с приемником нужно убедиться, что напряжение, указанное на переключателе напряжений, соответствует напряжению сети, в которую включается аппарат. Если это не так, то поставьте переключатель в положение, соответствующее напряжению вашей сети.

Обычно сетевые приемники могут работать на двух напряжениях - 127 и 220 в. Для переключения на разное напряжение они имеют специальный переключатель.

Сетевые ламповые приемники после включения требуют несколько минут для разогрева, батарейные готовы к работе сразу же после включения.

Все без исключения вещательные приемники имеют следующие органы управления: регулятор громкости, переключатель диапазонов и ручку настройки приемника. Приемники второго класса и выше имеют еще и регулятор тембра звучания. В современных аппаратах регулировка тембра разделена, у них есть специальная ручка, при помощи которой регулируют громкость воспроизведения высоких звуковых частот, и ручка, регулирующая громкость воспроизведения низких звуковых частот. У приемников первого и высшего классов имеется ручка для включения ферритовой антенны и поворота ее вокруг вертикальной оси.

У радиолы, кроме указанных ручек управления, обычно бывает выключатель мотора и переключатель его оборотов для проигрывания пластинок.

Кроме общепринятых органов управления, приемники высших классов могут иметь выключатели системы “объемного” звука, ручку включения автоматической настройки и др.

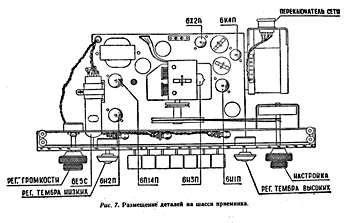

Размещение деталей на шасси приемника изображено на рис. 7.



Рис. 7. Размещение деталей на шасси приемника.

Для чего нужно включение системы “объемного” звука?

Мы говорили, что “объемный” звук приближается к реальному звучанию оркестра, так как звучит не одна точка, а как бы некоторое пространство, объем. Это достигается равномерным круговым распространением звука. Ну, а если вы слушаете оратора? Ведь в отличие от оркестра, где звуки несутся с разных сторон, оратор говорит с одного места. Вот для таких случаев и вводят выключатель “объемного” звучания.

Остановимся подробнее на работе общепринятых органов управления приемником и радиолой, разберемся, как ими правильно пользоваться.

Регулягор громкости после включения нужно ставить в среднее положение или ближе к максимуму для того, чтобы не пропустить в процессе настройки тихо слышимую станцию. После настройки на нужную станцию необходимо установить такую громкость, которая была бы приятна для слуха, и чтобы не возникали искажения на “пиках” мощности.

Переключение диапазонов в современных приемниках производится при помощи клавишного переключателя. Такое переключение наглядно и имеет еще то преимущество, что одновременно с включением диапазона включается и питание приемника.

Для отыскания нужной радиостанции следует знать, на какой волне она работает. Шкала приемника обычно градуирована в длинах волн или частотах. Но эта градуировка имеет часто значительные погрешности. Разница между фактической длиной золны настройки и градуировкой шкалы может достигать нескольких делений.

При настройке нельзя быстро вращать ручку настройки, особенно на коротких волнах, так как можно “проскочить” станцию, и вам покажется, чгс аппарат вообще ее не принимает.

Умение точно настроиться приходит с опытом. Однако нужно помнить, что точная настройка это такая, при которой тембр данной передачи - самый низкий. Неестественный тембр звучания с искаженными высокими частотами - свидетельство неточной настройки. Через 15-20 минут после включения полезно еще раз точно подстроить приемник. Это вызывается тем, что температурный режим в приемнике устанавливается только по истечении указанного времени. После установления температурного режима приемник сам по себе не может расстраиваться и будет работать в течение нескольких часов.

Регулировка тембра звучания заключается в изменении соотношения громкости высоких и низких звуковых частот. Например, если звучит оркестр, мы можем вращением регулятора тембра добиться того, что высокие тона (скрипка, арфа и другие инструменты) будут звучать тише, глуше, а низкие тона (контрабас и барабан) будут слышны громко. При этом можно установить такой тембр, который вам больше нравится.

Конечно, подбор тембра зависит от вкуса. Однако часто слушателя раздражают высокочастотные помехи - шипы, трески. Для сглаживания их слушатель “зарезает” высокие частоты, после этого приемник звучит мягче, мешающие шипы проявляются теперь глуше или почти совсем исчезают; но при этом вместе с помехами оказываются подавленными и высокие звуковые частоты передачи. Привыкнув к передачам такого тембра, слушатель устанавливает его и тогда, когда в этом нет необходимости, когда можно слушать передачу в ее реальном звучании.

Регуляторы тембра в приемниках первого, второго и высшего классов раздельные для высоких и низких звуковых частот. Для индикации положения регуляторов служат освещенные окошечки, ширина освещенной части у которых меняется по мере вращения регулятора. В приемниках более низких классов раздельной регулировки нет. Обычно регулировка тембра выведена на одну ручку без индикации.

В том случае, если нормальному приему на длинных и средних волнах мешают помехи, в приемниках первого и высшего классов можно включить магнитную (ферритовую) поворотную антенну. Нужно только помнить, что чувствительность аппарата с ферритовой антенной значительно понижена, следовательно, желаемый результат будет получен только при сравнительно мощной передающей станции.

Ручка включения ферритсвой антенны совмещена с ручкой ее поворота. Настраиваться нужно следующим образом: вначале следует убедиться, что приемник точно настроен на частоту передающей станции, затем - включить магнитную антенну, установить небольшую громкость и, медленно поворачивая ручку “магнитная антенна”, найти такое положение, при котором помехи проявляются менее всего. После этого устанавливают желательную громкость и тембр звучания.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

ПОМЕХИ РАДИОПРИЕМУ

Часто слушатель бывает недоволен своим аппаратом из-за мешающих приему различных шорохов, тресков и шумов. Но все это происходит от различного рода помех, не зависящих от приемника. Громче всего слышны помехи как раз тогда, когда приемник не настроен ни на одну станцию. Поэтому при перестройке с одной станции на другую следует уменьшить громкость и, лишь настроившись, точно установить желаемую.

Помехи по-разному проязляются на разных диапазонах. В основном их можно свести к следующим группам:

Атмосферные помехи. Эти помехи происходят от атмосферных разрядов, которые сопутствуют приему дальних радиостанций. Слышны они как отдельные нерегулярные трески и шорохи. Сила атмосферных помех зависит от времени года, суток, погоды. Особенно усиливаются они перед грозой. Днем атмосферные помехи сильнее, чем ночью. Самое благоприятное время для приема радиопередач - зимние вечера.

Местные и индустриальные помехи. Кроме отрывистых, нерегулярных шорохов и тресков атмосферных помех, приему радиопередач часто мешают шорохи и трески, отличающиеся большим однообразием и регулярностью. Иногда они бывают такими сильными, что полностью заглушают прием радиостанции. Чаще всего эти помехи наблюдаются в городах В основном они происходят от близко работающих электромоторов, аппаратов электросварки, рентгеновских установок, плохих контактов в домашней электропроводке, от проходящих невдалеке трамваев и т.д.

Часто причина помех заключается в плохой установке антенны и провода заземления. Если провод антенны от действия ветра соприкасается с металлической крышей, с водосточными трубами или даже с кирпичной стеной, то будут создаваться сильные помехи.

Помехи также могут быть вызваны плохими контактами у переключателя антенны, у ее штепселей и провода заземления.

Для того, чтобы определить, находятся ли источники помех в приемнике или вне его, ручки настройки и громкости устанавливают так, чтобы помехи были сильно слышны, затем, не выключая приемчик и не трогая регулятор громкости, отсоединяют от приемника антенну и заземление. Если при этом помехи становятся чуть слышны, то это указывает на наличие их вне приемника. Иногда помехи проявляются при легком сотрясении приемника, что указывает на его неисправность, - где-то нарушился контакт. Чаще всего это случается в ламповых панелях; поэтому следует проверить, плотно ли вставлены лампы в гнезда панели.

Влияние местных индустриальных помех можно несколько уменьшить, увеличив высоту антенны над землей, применив экранированный ввод или антенны, описанные в специальной литературе.

Помехи от совместной работы станций. Иногда при полностью настроенном аппарате прием сопровождается помехами, исходящими от соседних станций. От таких помех обычно избавиться нельзя, они исчезают лишь при прекращении работы такой станции.

ПРИЕМ НА РАЗНЫХ ДИАПАЗОНАХ

Даже кратковременное пользование приемником убеждает нас в том, что прием на каждом диапазоне имеет свои особенности. Первой, уже отмеченной особенностью является разный характер настройки на станцию на различных диапазонах. Даже при “растянутых” диапазонах настроиться на коротких волнах значительно сложнее, чем на длинных. Чем короче волна, тем медленно нужно врашать ручку, иначе станция может быть упущена. Исключением является УКВ диапазон, настройку на котором производить проще. Нужно иметь в виду, что за счет самопрогрева приемника его детали меняют свои характеристики и он расстраивается. Сильнее всего это проявляется на коротких и ультракоротких волнах.

Но не только это отличает прием на разных диапазонах.

Прием станции длинноволнового диапазона мало зависит от времени года и суток, эти станции слышны почти равномерно во всякое время. Однако этот диапазон насыщен помехами, ограничивающими возможность приема.

Длинноволновый диапазон охватывает в основном радиостанции центрального вещания, а также мощные станции Советского Союза (КР. - теперь России).

Средневолновый диапазон охватывает в основном республиканские и областные станции нашей страны, а также западноевропейские станции (КР. - в настоящее время вещание на средних волнах значительно сокращено, особенно на Украине в связи с увеличением объема вещания на FM).

Качество и сила приема дальних станций на средних волнах в разное время года и суток значительно отличаются. Летом дальние станции слышны хуже, чем зимой, днем хуже, чем ночью. Хороший прием на средних волнах начинается вечером, после наступления темноты.

Коротковолновый диапазон охватывает большое количество широковещательных станций всех стран мира. Возможность приема той или другой коротковолновой радиостанции зависит от времени года, длины ее волны и расстояния радиостанции от места приема. Короткие волны различной длины, в зависимости от времени суток, слышны по-разному. В дневное время прием идет лучше на более коротких волнах, ночью на более длинных волнах коротковолнового диапазона. Днем лучше слышны радиостанции, которые работают на волнах 25-метрового участка, а ночью -работающие на волнах 31-, 41- и 49-метровых участков.

На коротковолновом диапазоне меньше помех, и прием возможен даже в летний день, когда прием на средних и длинных волнах затруднен из-за сильных помех.

Прием коротких волн часто сопровождается характерным для них явлением - принимаемая станция постепенно начинает замирать, т.е. громкость ее передачи уменьшается. Иногда прием совершенно прекращается, а через некоторое время снова возобновляется без всякой подстройки аппарата. Эти замирания не зависят от приемника и характерны для распространения коротких волн.

Прием передач радиостанций в Западной Сибири вследствие большой отдаленности от центральных районов России имеет свои особенности. На длинноволновом диапазоне прием станций центрального вешания затруднен и сопровождается сильными помехами. Хорошо слышны на этом диапазоне местные станции - Новосибирская, Алтайского края, несколько хуже прослушиваются Омская, Красноярская и Иркутская (КР. - информация требует проверки с учетом сокращения времени вещания и мощности местных станций).

На средневолновом диапазоне в Западной Сибири слышны, главным образом, станции республик Средней Азии.

Наиболее богат станциями коротковолновый диапазон. Однако нужно учесть, что вследствие разницы во времени эти станции лучше всего будут слышны в середине ночи.

ЭКСПЛУАТАЦИЯ РАДИОЛ И ПРОИГРЫВАТЕЛЕЙ

Большинство современных радиоприемников выпускается с радиолами. В одном аппарате вместе с устройством для приема и преобразования электромагнитных колебаний, излучаемых радиовещательными станциями (собственно приемником), имеется устройство для воспроизведения механической звукозаписи (проигрыватель) (КР. - верно на момент написания книги. В настоящее время более распространены магнитолы китайского производства).

Компановка этих двух устройств в одном агрегате имеет ряд преимуществ. Желая прослушать грампластинку, радиослушатель не должен дополнительно приобретать электропроигрыватель и включать громоздкую схему радиоприемника-электропроигрывателя. Усилитель низкой частоты радиоприемника используется теперь не только при приеме радиовещания, яо также и при прослушивании грамзаписи.

Каждое современное проигрывающее устройство состоит из звукоснимателя, преобразующего механические колебания иглы в электрические колебания и механизма вращения, состоящего из электродвигателя, редуктора и диска, на который ставится граммофонная пластинка (КР. - верно на момент написания книги. В настоящее время распространены проигрыватели CD-дисков).

При вращении пластинки игла скользит по извилинам звуковой канавки и передает свои движения на специальный элемент звукоснимателя, в когором возникают электрические колебания. Эти колебания подаются на вход усилителя звуковых частот приемника и после соответствующего усиления преобразуются в звуковые колебания.

Проигрыватели радиол имеют автостоп, который автоматически выключает мотор, когда пластинка доиграна до конца.

Для сохранности проигрывателей необходимо соблюдать правила их эксплуатации. В различных проигрывателях включение двигателя производится по-разному: в одних - путем подъема звукоснимателя с опорной стойки, в других -отведением его в сторону диска, в третьих - движением в сторону от диска.

Нарушение правил запуска двигателя может привести к выводу из строя системы включения.

Если в звукоснимателе установлена универсальная головка (рассчитанная на проигрывание обычной записи и микрозаписи) с постоянными иглами, необходимо правильно устанавливать нужную иглу в зависимости от вида проигрываемой пластинки. В разных звукоснимателях по-разному указаны положения обычной и долгоиграющей корундовой иглы. Иногда эти положения обозначены, буквами Д - долгоиграющая, О - обычная, иногда точками: красной - долгоиграющая, зеленой - обычная и т.д.(КР. - позднее - треугольник зеленого цвета острием вниз - для долгоиграющих пластинок или квадрат со вписанными в него цифрами "78" - для обычных пластинок).

Неправильное переключение иглы приводит к ухудшению воспроизведения звука и быстрому изнашиванию пластинок.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

По-разному обозначены и положения рычага, включающего систему автостопа: буквой П (с автостопом), М (без автостопа), иногда - А (с автостопом), Б (без автостопа).

Неправильное положение рычага при проигрывании пластинки может привести к порче системы автовыключевния.

Если в звукоснимателе радиолы применен универсальный пьезоэлектрический звукосниматель с постоянными корундовыми иглами, нужно помнить, что пьезоэлемент и корундовые иглы хрупки и могут быть испорчены при небрежном обращении. Нельзя ударять головкой звукоснимателя о поверхность грампластинки; не рекомендуется очищать иглы от пыли пальцем, для этой цели следует пользоваться сухой щеточкой или кисточкой. После окончания проигрывания пластинок переключатель скорости вращения диска следует ставить в нейтральное положение (обычно -положение “О”). В процессе эксплуатации радиолы рекомендуется один раз в три месяца производить смазку механизма вращения и подшипников электродвигателя; для смазки можно применять чистое машинное масло и технический вазелин, при этом необходимо следить, чтобы смазка не попала на резиновые детали.

Нужно помнить, что граммофонная пластинка - очень тонкая и точная деталь: достаточно сказать, что на каждой ее стороне записано около миллиона звуковых колебаний, т.е. звуковая канавка имеет около двух миллионов изгибов.

Для более длительной сохранности пластинок необходимо: хранить их в специальных конвертах в вертикальном положении в месте, защищенном от солнечных лучей; протирать пластинку перед проигрыванием мягкой фланелью или замшей; опускать иглу звукоснимателя на пластинку плавно, проигрывать пластинку только с начала записи; не запускать и не останавливать диск проигрывателя при опущенной на пластинку игле; воспроизведение долгоиграющих пластинок производить только специальными корундовыми иглами, другие иглы быстро изнашивают микрозапись. Нельзя проигрывать пластинку изношенными иглами.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРИЕМНИКА

Радиоприемник - аппарат, состоящий из большого количества различных деталей. Множество деталей и проводов создает впечатление путаницы, в которой не возможно разобраться. Однако это кажется только человеку, незнакомому с радиоаппаратурой, с принципами ее устройства.

В настоящем разделе мы постараемся помочь радиослушателям определить и устранить наиболее часто встречающиеся неисправности в приемниках и радиолах. Но прежде чем ремонтировать аппарат, нужно знать, как он устроен, представлять принцип его работы.

КАК ПРОИСХОДИТ ПРИЕМ

Токи низкой звуковой частоты, возникающие в микрофоне, можно передавать на большие расстояния по проводам, как это делается при телефонной связи и с помощью радио.

Для передачи сигналов на далекие расстояния без проводов необходимо излучать энергию в пространство, а для приема - улавливать ее из пространства. Часто слово “пространство” заменяют словом “эфир”. Это делают по традиции. Раньше считали, что пространство заполнено особым веществом - “эфиром”, благодаря которому оно обладает целым рядом свойств, в частности тем, что по нему может распространяться электромагнитная энергия. Исходя из ряда особенностей, описание которых выходит за пределы настоящей брошюры, излучение в пространство может быть осуществлено только при помощи токов, имеющих частоту сотни и тысячи герц в секунду, т.е. токов высокой частоты.

Токи высокой частоты являются носителем. Передаваемая программа, т.е. звуковая частота, накладывается на носитель и передается в пространство. Осуществляется это следующим образом. При помощи радиотехнических устройств на передающей станции величина (амплитуда) токов высокой частоты меняется в такт с изменением токов низких частот, которые получены от микрофона. Такой процесс называется модуляцией, а полученные в результате модуляции колебания токов высокой частоты, величина которых изменяется по закону звуковых частот, - модулированными колебаниями, которые излучаются передающей радиостанцией.

Оговоренное выше изменение величины токов высокой частоты не единственный способ получения модулированных колебаний. В современной радиовещательной технике используются также модулированные колебания, полученные путем изменения частоты высокочастотных колебания по закону звуковых частот. Такая модуляция в отличие от первой - амплигудной называется частотной. Применяется она, как мы уже говорили, на УКВ диапазоне.

Как же происходит прием?

Обязательным условием нормального приема является наличие антенны. Она улавливает токи высокой частоты всех передеющих станций, колебания которых достигают места ее установки. Из многих принятых антенной колебаний нужно выделить одну станцию, которую мы хотим принять. Для этого в приемнике есть специальное устройство, называемое входным. После входного к другим устройствам приемника поступают модулированные колебания только одной радиостанции. Из модулированных колебаний нужно выделить токи низкой звуковой частоты, возникшие в микрофоне и перенесенные к месту приема.

Выделение звуковых колебаний происходит в устройстве, называемом детектором.

После детектора получаются колебания низкой частоты. Если к выходу детектора подключить телефон или громкоговоритель, то в них будет слышна передаваемая программа.

Высокая частота, существовавшая еще до детектора, отделяется в процессе детектирования. Таким образом, высокая частота играет вспомогательную роль: она переносит колебания токов низких звуковых частот, поэтому ее называют несущей.

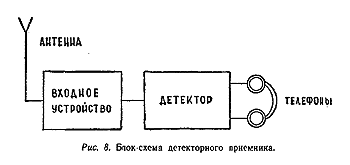

На рис. 8. приведена блок-схема описанного приемника.

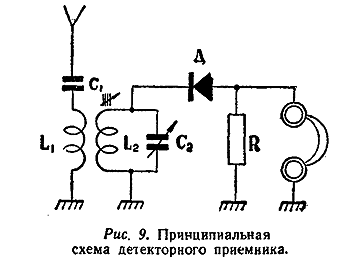

Принципиальная его схема изображена на рис. 9.

При помощи условных обозначений (см. рис. 10 а) на ней представлены детали приемника и их соединения.

Как видно из схемы, антенна присоединена к входному устройству, которое включает в себя колебательный контур. Колебательный контур состоит из параллельно соединенных катушки индуктивности и конденсатора постоянной или переменной емкости. Такой контур обладает некоторой собственной частотой.

Собственной частотой обладают все окружающие нас предметы; например, струны гитары или другого инструмента звучат каждая по-своему, хотя рука человека, выводящая их из состояния равновесия, одинаково действует на все. Почему же это происходит? Потому что каждая струна колеблется только на своей собственной частоте. Частота колебания струны зависит от ее толщины, конструкции, способов закрепления, натяжения и т.д. Таким образом, меняя натяжение струны, можно менять тон ее звучания, что и делают музыканты, подстраивая инструмент.

Аналогичное явление происходит и в контуре. Изменяя величину емкости или индуктивности, установленных в контуре, можно перестраивать контур на нужную частоту, или, говоря иначе, менять частоту резонанса.

Кроме этого, имеется еще одно замечательное свойство контура. Хотя на него воздействуют колебания многих станций, наиболее, сильно на нем будут выделены сигналы только той станции, частота колебаний которой совпадает с собственной частотой контура. В технике явление возбуждения в контуре колебаний с частотой, равной частоте собственных колебаний, и ослабление других частот называют резонансом.

Итак, напряжение сигналов принимаемой станции на контуре будет значительно больше, чем напряжение сигналов от других станций.

Напряжение, полученное на контуре, поступает на детектор. Детектирование, в переводе на русский язык означает “обнаружение”, “выделение”. Это отображает сущность происходящего процесса. При детектировании выделяется напряжение сигнала звуковой частоты.

Понятно, что описанный простейший аппарат может обеспечить прием только тех радиостанций, которые после детектирования сигнала создают его напряжение, достаточное для работы телефона или другого громкоговорящего устройства.

Что же делать, если антенной принят слабый сигнал? Его нужно усилить. Делается это при помощи электронной лампы. Применение электронных ламп позволило создать приемники, которые принимают не только близкие и мощные станции, но и весьма далекие и слабые.

Схемы современных приемников более сложны, они появились в результате многих усовершенствований, введенных в приемник со времени рождения радио, и позволяют просто и удобно управлять приемником, хорошо отстраиваться от мешающих станций и обеспечивают прием самых слабых и далеких станций.

ДЕТАЛИ, ПРИМЕНЯЕМЫЕ В ПРИЕМНИКАХ

Лампы. Принцип построения электродной лампы основан на способности раскаленных тел излучать (эмитировать) электроны - мельчайшие отрицательные заряды электричества. Простейшая электронная лампа - диод состоит из двух электродов, помещенных в стеклянный или металлический баллон. Один из электродов называется анодом, другой - катодом. Последний представляет собой трубочку с нанесенным на ней слоем из специального материала. Внутри трубочки проходит нить накала. При разогреве нить нагревает и трубочку. Под воздействием тепла из слоя, нанесенного на трубку, вылетает большое количество, электронов. Другой электрод - анод - присоединяется к положительному полюсу батареи или к “полюсу” другого источника питания. Электроны, как отрицательные заряды, притягиваются к положительно заряженному, - в лампе образуется электронный ток. Так как электроны эмитируются катодом, то ток может течь через анод лишь в одном направлении - от катода к аноду.

Для того, чтобы нить накала не перегорала, воздух из лампы выкачивается, - там создается вакуум.

Иногда катодом служит сама нить накала, излучающая электроны при нагреве. В отличие от описанного катода, который называют подогревным, такой называют катодом прямого накала.

Диоды применяются в приемниках в качестве детекторов. Кроме того, диоды, способные пропускать большие токи, применяются в выпрямителях приемников (в устройствах, преобразующих переменный ток в необходимый для приемников - постоянный). Диоды, применяемые в выпрямителях, называются кенотронами. Кенотрон, как и всякий диод, пропуская ток лишь в одном направлении, преобразует переменный ток (ток, попеременно меняющий направление прохождения) в постоянный.

При постоянном напряжении накала количество электронов, вылетающих из катода, остается неизменным. Однако не все электроны попадают на анод. Количество электронов, достигающих анода, зависит от того, как велико притяжение положительного заряда, а это, в свою очередь, зависит от напряжения на аноде, т.е. от напряжения, включенного между анодом и катодом.

Таким образом, ток анода зависит от анодного напряжения. График, показывающий эгу зависимость, называется характеристикой диода.

Другой лампой является триод. Он получается, если между катодом и анодом в диоде на пути электронов поместить металлическую сетку. В результате в баллоне оказываются уже три электрода: анод, сетка и катод.

Назначение анода и катода в триоде то же, что и в диоде. Сетка управляет потоком электронов. Обычно она помещается близко от катода. Это обстоятельство имеет решающее значение. Любое малое изменение напряжения на сетке сильнее влияет на поток электронов от катода к аноду, чем большое изменение напряжения на аноде триода. Происходит это потому, что сетка расположена ближе к катоду, чем анод. Она как бы управляет потоком электронов и называется поэтому управляющей. Зависимость анодного тока от напряжения на управляющей сетке называется анодно-сеточной характеристикой триода.

На свойстве управляющей сетки - сильнее влиять на поток электронов, чем анод, - и основана возможность получать усиление при помощи лампы.

Если к сетке приложить небольшое переменное напряжение, то можно получить значительное изменение величины анодного тока. Он протечет по сопротивлению, включенному между анодом и плюсом источника, и создаст на нем падение напряжения. Такое сопротивление называют анодным или нагрузочным.

Вследствие того, что изменение анодного тока велико, напряжение на анодном сопротивлении будет также велико.

Мы подвели к сетке лампы малое напряжение, а на сопротивлении нагрузки получили большее. Говоря иначе -напряжение усилилось.

Для улучшения работы лампы между анодом и сеткой часто вводят еще одну сетку - экранную. Такая лампа называется четырехэлектродной или тетродом.

В радиоприемниках применяют еще более совершенные лампы, имеющие три сетки, - пентоды. Эти лампы являются наиболее распространенными вследствие своих высоких усилительных качеств.

Иногда лампы изготовляют в комбинированном варианте: в одном баллоне помешают триод и пентод, или два диода и пентод, или два триода и т.д. Есть лампы, имеющие пять сеток, так называемые пентагриды.

Обычно триоды применяются в усилителях низкой звуковой частогы, пентоды - в усилителях высоких частот и как выходные усилители мощности; в качестве последних иногда применяют и тетроды.

Однако в зависимости от особенностей схемы приемника лампы могут использоваться и в других каскадах.

Например, триод может быть применен для усиления высокой частоты, пентод - для усиления низкой и т.п.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

На аноды ламп подается постоянное напряжение от выпрямителя. Величина этого напряжения различна, в среднем она равна 80-300 В. На экранные сетки подаются напряжения, составляющие примерно половину напряжения анода. Управляющая сетка, как правило, находится под отрицательным потенциалом, т.е. напряжение сетки относительно земли (шасси приемника) отрицательно. Оно в большинстве случаев колеблется от 1 до 15 В.

Для накаливания нитей ламп в сетевых приемниках используют переменное напряжение величиной 6,3 В. В батарейных приемниках применяют лампы с напряжением 2 В.

Конструктивно лампы оформлены в виде металлического или стеклянного баллона с выступающими из него металлическими штырьками. Внутри баллона к штырькам подпаивают электроды ламп. Схему подпайки электродов к определенному штырьку называют схемой цоколевки ламп

Основным типом ламп в современных приемниках являются лампы так называемой пальчиковой серии Они оформлены в виде стеклянных баллонов небольшого диаметра. В некоторых приемниках, особенно устаревших типов, применяются лампы с металлическими баллонами, имеющими так называемый октальный цоколь со специальным штырьком - ключом с выступом. Выступ ориентирует лампу при установке ее в панель так, чтобы соответствующие штырьки совпали с определенными гнездами в панели (КР. - время каждому роздаст свое. По иронии судьбы - именно приемники, собранные на октальной серии радиоламп, сейчас более ценятся знатоками, а лампы октальной серии 6Н8С, 6Н9С, 6Ф6С, 6П3С, 6П6С и другие широко используются при конструировании высококачественных УНЧ!).

У пальчиковых ламп таких выступов нет, поэтому устанавливать их в панели необходимо так, чтобы штыри совпали с гнездами панели, а затем уже вставлять лампы. Иначе можно согнуть штырек или расколоть стекло баллона.

Сопротивления. Величина электрического сопротивления измеряется в Омах. Величину сопротивления в тысячу Ом называют килоОмом, в миллион Ом - мегОмом.

В приемниках применяют сопротивления постоянной величины и переменной. Наиболее распространенными постоянными сопротивлениями в приемниках и радиолах являются сопротивления типа ВС. Изготовляются они следующим образом: на боковую поверхность фарфорового цилиндра наносят тонким слоем винтовую полоску из специального состава на основе углерода, на концы столбика надевают металлические выводы. Сопротивления покрывают защитной краской, обычно зеленой.

В зависимости от величины мощности, при которой может работать данное сопротивление, размеры его бывают разными. Самое маленькое сопротивление ВС рассеивает мощность величиной в четверть Ватта. Оно в приемниках применяется наиболее часто (КР. - сейчас более распространены сопротивления типа МЛТ в 0,125 Вт).

На поверхности сопротивления ставят дату его изготовления, величину сопротивления - номинал и допустимое отклонение от номинального значения.

Сопротивления изготовляют с точностью до 5, 10, 20% (КР. - встречаются и прецизионные резисторы с точность в 1% и даже менее 1%).

Сопротивления с точностью до 5% называют сопротивлениями первого класса, до 10% - второго класса, до 20% - третьего класса.

Кроме сопротивлений типа ВС, применяются и другие. В последних моделях, кроме ВС, используются малогабаритные сопротивления типа МЛТ и УЛМ.

Сопротивления переменной величины, или, как их называют, потенциометры, представляют собой подковообразную пластинку, покрытую тонким слоем токопроводящей суспензии, по которой скользит ползунок. От концов подковки и от ползунка делают выводы. Изменяя положение ползунка на пластинке, можно менять величину сопротивления, включенного в электрическую цепь.

Переменные сопротивления обычно применяются в приемниках в качестве регуляторов громкости и тембра.

Конденсаторы. В радиоприемниках применяются конденсаторы переменной и постоянной емкости. Конденсаторы переменной емкости выполнены конструктивно таким образом, что в процессе работы емкость их можно изменять; у конденсаторов постоянной емкости она не изменяется.

Емкость конденсатора измеряется в Фарадах. Так как емкость в одну Фараду очень велика, то практически применяют конденсаторы с емкостью, которая измеряется в миллионных долях фарады - микрофарадах. Часто пользуются другими единицами - пикофарадами: одна пикофарада составляет миллионную долю микрофарады (КР. - правильнее не другими единицами, а другим диапазоном значений).

Кроме величины емкости, конденсаторы характеризуются величиной допустимого нaпpяжeния на их пластинах, которое не вызывает электрического пробоя между обкладками.

Обозначение конденсаторов состоит из их величины и допустимого напряжения. На некоторых типах конденсаторов допустимое напряжение не обозначают, в таких случаях нужно обратиться к справочнику.

Конденсаторы постоянной емкости различаются по виду диэлектрика, который разделяет обкладки.

В приемниках применяются конденсаторы керамические (диэлектрик - специальная радиокерамика), слюдяные (диэлектрик - слюда), бумажные (диэлектрик - бумага).

Керамические конденсаторы представляют собой трубочки или диски с двумя проволочными выводами на конце, слюдяные имеют вид параллелепипедов. Такие конденсаторы обладают емкостью от нескольких единиц до тысяч пикофарад. Применяются они обычно в контурах, а также в качестве емкостей, через которые подаются напряжения на сетку в усилителях высокой и промежуточной частоты (КР. - сейчас на радиорынках попадаются малогабаритные керамические конденсаторы емкостью в 1 мФ и более на напряжение 50-60 В).

Обкладками в этих конденсаторах служит тонкий слой серебра, нанесенный на стенки керамической трубки или на пластинки слюды.

Обкладкой бумажных конденсаторов является станиолевая фольга. Фольговую ленту вместе с бумажной сворачивают в трубочку и укладывают в футляр. Футляром может служить картонная трубка у конденсатора КБ, металлическая - у конденсатора БГМП, керамическая - у конденсатора типа КБГИ.

Емкость у бумажных конденсаторов бывает обычно больше, чем у конденсаторов из керамики или слюды, и лежит в пределах от сотых долей до единиц микрофарад. Применяются такие конденсаторы, как правило, в усилителе звуковых частот и в качестве конденсаторов фильтров.

Так как конденсатор большой емкости представляет малое, сопротивление для токов высокой частоты, то при его помощи эти токи отводят на землю и тем самым препятствуют их прохождению в нежелательном направлении.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

В цепях питания, где частота низкая (50 или 100 герц) для эффективной работы фильтра необходим конденсатор значительно большей емкости. Здесь применяют так называемые электролитические конденсаторы. Величина их емкости достигает нескольких десятков микрофарад. Электролитические конденсаторы можно ставить только в те цепи, где напряжение не меняет своего знака, т.е. в цепи с пульсирующим, а не с переменным напряжением. Они включаются таким образом, чтобы изолированный вывод всегда был подключен к “плюсу”, а металлический корпус - к “минусу” постоянного направления. Неправильное включение ведет к пробою конденсатора.

В приемниках обычно применяют конденсаторы с рабочим напряжением в пределах 300-500 В.

Конденсатор переменной емкости состоит из подвижных пластин, которые входят в неподвижные. Перестраивая приемник, мы меняем взаимное расположение подвижных пластин и тем самым изменяем емкость конденсатора, включенного в контур, т.е. меняем настройку контура. В приемниках чаще всего применяют 2 или 3 группы подвижных и неподвижных пластин, каждая из которых обслуживает свой колебательный контур. Такая система называется блоком конденсаторов переменной емкости. Величины емкости каждой группы конденсатора должны одинаково изменяться при повороте ручки настройки приемника.

Для этого крайние пластины каждой секции блока разрезают и при настройке блока подгибают. При ремонте приемника следует обращать внимание на то, чтобы не нарушить положения отдельных отогнутых пластин.

Кроме конденсаторов постоянной и переменной емкости, в приемниках применяют еще и триммеры - конденсаторы полупеременной емкости. Они нужны для точной настройки контуров.

Конструкции триммеров самые разнообразные, но наиболее часто применяются в современных приемниках являются триммеры типа КПК - конденсаторы подстроечные керамические. Триммер состоит из керамической трубки и подвижного стержня. Изменяя положение подвижного стержня внутри трубки, можно изменять емкость триммера.

При ремонте следует обращать внимание на то, чтобы не изменить положения ротора триммера, иначе нарушится заводская регулировка приемника.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Катушки контуров. Катушки индуктивности контуров могут быть самой различной конструкции. Для диапазона коротких волн катушки контуров представляют собой несколько витков толстого провода, а для диапазона длинных волн - многослойные обмотки, выполненные на специальном станке.

Иногда катушки средних и длинных волн мотают специальным многожильным проводом - литцендратом.

Для удобства регулировки индуктивности, а это необходимо при настройке приемника, внутри каркаса катушки перемещается резьбовой сердечник из особого материала - магнитодиэлектрика. Такой материал, помещенный внутри катушки, увеличивает ее индуктивность. Происходит это вследствие того, что сердечник из магнитодиэлектрика как бы концентрирует, собирает магнитные силовые линии. Изменяя положение сердечника внутри катушки, мы изменяем величину индуктивности.

При ремонте приемника не следует изменять положение подстроечных сердечников, их можно только перемещать в процессе наладки аппарата.

Для избежания вредных наводок на катушки индуктивности их помещают в экраны из алюминия, меди или других материалов с малым электрическим сопротивлением. Особенно это необходимо для катушек индуктивности контуров промежуточной частоты. В экраны в этом случае часто помещают не только катушки, но и емкости контуров. При этом экранирование получается более надежным.

Катушки и емкости контуров промежуточной частоты, заключенные в экран, называют фильтром промежуточной частоты или трансформатором промежуточной частоты.

Трансформаторы. Собираемые на железных сердечниках трансформаторы используются как силовые и в выходных устройствах.

Назначение выходного трансформатора - преобразовать звуковое напряжение в анодной цепи лампы оконечного каскада приемника и подать его на звуковую катушку громкоговорителя. Первичная обмотка трансформатора, т.е. та, которая подключается к аноду лампы, состоит из большого количества витков тонкого провода, вторичная - из небольшого количества витков (сотни или нескольких десятков) толстого провода.

Если в оконечном каскаде работают две лампы (двухтактная схема), то выходной трансформатор имеет вывод от средней точки первичной обмотки. Такие схемы и такой трансформатор применяют обычно а приемниках и радиолах высшего класса.

Силовые трансформаторы применяют в сетевых приемниках для трансформации напряжения сети в напряжение, необходимое для питания схемы.

Силовой трансформатор и кенотрон, подключенные друг к другу, создает выпрямительное устройство, которое преобразует переменный ток в постоянный, питающий приемник.

Силовые трансформаторы имеют обычно переключатель напряжения сети, для того чтобы выпрямленное напряжение всегда было постоянным. До включения приемника нужно всегда убедиться, правильна ли установлен переключатель, иначе возможно серьезное повреждение силового трансформатора и приемника.

Громкоговорители. Применяемые в современных приемниках громкоговорители обычно устроены по одному принципу работы. Заключается он в следующем: в сильном постоянном магнитном поле помешена подвижная катушка, по которой течет ток звуковой частоты; проходя через катушку, ток взаимодействует с магнитным полем, и катушка приходит в движение в такт с изменением в ней тока, катушка прикреплена к диффузору громкоговорителя, он создает звуковые колебания воздуха, слышимые ухом.

Качество звучания динамика в основном зависит от его диффузора, поэтому в обращении с ним необходимо быть особенно осторожным: проколы, прорывы и помятости диффузора резко снижают качество воспроизведения звука.

ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

Мы уже знаем, что приемник должен обладать избирательным устройством и детектором.

При помощи избирательного устройства слушатель выбирает желаемую станцию, а детектор необходим для выделения звуковых частот. Но такая схема приемника позволяет принимать сигналы только мощных станций, сигналы слабых станций нужно усиливать.

В современных приемниках сигнал усиливается не на разных принимаемых частотах, а на одной, так называемой промежуточной частоте. Усиление сигналов на одной частоте значительно удобнее, чем на разных частотах. У таких приемников всегда повышена избирательность, лучше чувствительность, он меньше подвержен действиям различных помех.

Как же получается промежуточная частота?

В приемнике устанавливается специальный маломощный генератор высокой частоты - гетеродин. В контур гетеродина включена одна из секций блока переменного конденсатора, другая его секция включена во входной контур.

Собственные резонансные частоты обоих контуров выбираются такими, чтобы они отличались друг от друга на определенную величину. Сколько бы мы ни вращали ручку блока конденсаторов переменной емкости, - разница между этими частотами останется постоянной, так как секции конденсаторов одинаково изменяют свою емкость.

Если принятую антенной и выделенную входным контуром частоту подать на одну сетку специальной смесительной лампы, а колебания гетеродина - на другую сетку лампы, то эти два колебания смешаются и дадут частоты, равные разности и сумме смешиваемых частот. Так как в смесительной лампе среди прочих есть и колебания разностной частоты, то, попав в анодную цепь, эти колебания выделяются на включенном в аноде контуре, настроенном на разницу частот принятого сигнала и гетеродина. Полученная таким образом частота называется промежуточной.

Для выделения промежуточной частоты в анодную цепь смесительной лампы включают обычно не один резонансный контур, а два, связанные между собой индуктивно. Такая система двух контуров обладает повышенными избирательными свойствами.

В приемниках высоких классов для повышения избирательности иногда вместо двух включают три или четыре контура. Конструктивно катушки этих контуров обычно устанавливают неподвижно относительно друг друга, но в приемниках второго, первого и высшего классов расстояние между ними меняется. Это позволяет изменять полосу пропускания приемника по промежуточной частоте и этим самым регулировать его избирательность.

Полученные после смесительной лампы колебания промежуточной частоты усиливаются в одном или в двух каскадах усилителей промежуточной частоты, а затем подаются на детектор. Полученные в результате детектирования колебания подаются через регулятор громкости на усилитель звуковой частоты.

В отличие от высокой частоты, где в качестве анодной нагрузки усилителя применяется контур, в усилителе низкой частоты анодной нагрузкой служит сопротивление.

В первом каскаде усиления звуковых частот обычно осуществляется регулировка тембра путем изменения полосы пропускания усилителя низкой частоты.

Анодной нагрузкой выходного каскада усилителя мощности звуковых частот служит выходной трансформатор, который и передает колебания в громкоговоритель. Если в приемнике применен отдельный громкоговоритель для высоких частот, то иногда он соединяется с лампой при помощи специального дополнительного выходного трансформатора. Такой трансформатор по размерам всегда меньше основного.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Рассмотрим схему радиолы второго класса (рис. 10). По ней выпускаются приемники и. радиолы “Байкал”, “Восток 57”, “Муромец”, “Маяк”, “Донец”, “Харьков”. С небольшим отклонением от этой схемы изготовляются и приемники первого класса. В отличие от приемников второго класса у них имеется два добавочных громкоговорителя для системы “объемного” звука и введена ферритовая антенна.

Принципиальная схема приемников высшего класса обладает более существенными отличиями. Однако знание схемы приемника второго класса позволяет быстро освоить и схему приемника высшего класса.

Приёмник (радиола) второго класса может принимать станции, работающие в диапазонах длинных, средних, коротких и ультракоротких волн. Введение в приемник ультракоротковолнового диапазона с частотной модуляцией существенно усложняет схему, хотя принцип построения схемы приемника не меняется.

Перейдем непосредственно к описанию схемы.

Колебания из антенны поступают через конденсатор С3 на контур, составленный из катушки индуктивности L8 и емкости С4. К средней точке индуктивности L8 подключено сопротивление R2. Конденсатор С3 служит для разделения случайно попавшего в антенну постоянного или переменного (сетевого) напряжения от входных устройств приемника, что выведет его из строя.

Контур, составленный из индуктивности L8 и емкости С4, служит для устранения влияния на работу приемника колебаний, имеющих частоту, равную промежуточной, т.е. 465 кГц. Контур этот настроен на частоту 465 кГц и представляет для нее большое сопротивление. Для всех других часто сопротивление контура мало; поэтому частоты, не равные промежуточной, свободно проходят через него, а промежуточная частота задерживается. Распространенное название этой схемы: фильтр-пробка.

Прошедшие через контур колебания поступают:

  • при включенном первом коротковолновом диапазоне (KBI) - на катушку индуктивности L10;
  • при включенном втором коротковолновом диапазоне (KBII) - на катушку индуктивности L12;
  • при включенном диапазоне средних волн (СВ) - на катушку индуктивности L14;
  • при включенном диапазоне длинных волн (ДВ) - на катушку индуктивности L16.

 Катушки L10-L16 называются катушками связи. Каждая из этих катушек связана с соответствующей катушкой входного контура. Это достигается тем, что обе катушки намотаны на одном каркасе.

Входной контур состоит:

  • на KBI - из индуктивности L11, подстроечного конденсатора С10, конденсаторов постоянной емкости C18, С20 и конденсаторов переменной емкости C21, емкость C18 включена параллельно индуктивности, емкость С20 -последовательно с емкостью переменного конденсатора;
  • на KBII - из индуктивности L13, подстроечного конденсатора С11 и конденсатора переменной емкости С21;
  • на СВ - из индуктивности L15, подстроечного конденсатора C12 и конденсатора переменной емкости C21;
  • на ДВ - из индуктивности L17, подетроечного конденсатора C13, конденсатора С56 и конденсатора переменной емкости C21.

Выделенные на входном контуре колебания подаются на диапазонах KBII, СВ и ДВ через конденсатор С20 на контур, составленный из индуктивности L9, и далее через разделительный конденсатор С17 на управляющую сетку лампы 6И1П.

На диапазоне KBI колебания подаются так же, однако емкость С20 участвует тут как контурная, а не как переходная.

Назначение контура L9-С9 аналогично назначению контура L9-С4 и служит для усиления его действия. То напряжение промежуточной частоты, которое просочилось через фильтр-пробку (L9 и С4), теряется на контуре L9-С9 и, таким образом, не попадает на сетку лампы 6И1П.

Емкость C17 является разделительной; она разделяет постоянное напряжение (величиной в несколько вольт), подающееся на сетку лампы 6И1П, через сопротивление R9 и напряжение высокой частоты. При отсутствии этой емкости произошло бы короткое замыкание постоянного напряжения через индуктивность входного контура на корпус приемника. Напряжение на сетке лампы 6И1П стало бы равно нулю, и лампа работала бы не в режиме.

Лампа 6И1П - гептод-триод является преобразователем. На ее триодной части собран гетеродин. Схема, по которой он собран, называется трансформаторной. Это значит, что контур связан с сеткой триода при помощи трансформатора, состоящего из контурной катушки и катушки связи.

Катушками связи гетеродина для KBI, K.BII, СВ и ДВ являются соответственно индуктивности, обозначенные L18, L20, L22, L24.

Контуры гетеродина образованы:

  • на KBI - из индуктивности L19, подстроечного конденсатора С31, конденсатора C41 и конденсатора переменной емкости С42.

Конденсатор С42 включен параллельно катушке L19 через емкость С41. Последняя включена для уменьшения относительного изменения емкости конденсатора гетеродинного контура и, следовательно, меньшего изменения генерируемой им частоты по сравнению с изменением собственной частоты входного контура. Это необходимо потому, что частота гетеродина меньше принимаемой промежуточной частоты. Емкость, включенную таким образом, как C41, называют пединговой емкостью или “педингом”;

  • на КВII - из индуктивности L21, подстроечного конденсатора С32, пединговой емкости С35 и конденсатора переменной емкости С42;
  • на СВ - из индуктивности L23, подстроечного конденсатора С33, пединговой емкости, состоящей из параллельно включенных С38 и C41, и конденсатора переменной емкости С42;
  • на ДВ - из индуктивности L25, подстроечного конденсатора С34, пединговой емкости С38 и конденсатора переменной емкости С42.

Катушки связи подключены к аноду через разделительную емкость С26, которая играет ту же роль, что и емкость С17.

Через сопротивление R8 подается питающее постоянное напряжение на анод триода, оно же препятствует попаданию высокочастотного напряжения гетеродина в источник питания.

Напряжение с контуров подается на сетку триода лампы 6И1П через емкость С24 и сопротивления R6 и R7.

Емкость C24 и сопротивление R6 образуют так называемый гридлик и служат для создания на сетке триода постоянного отрицательного напряжения смещения, необходимого для нормальной работы лампы. Величина смещения лежит обычно в пределах минус 5, минус 10 В.

Сопротивление R7 служит для уравнения амплитуды гетеродина по диапазону на коротких волнах.

Левая часть лампы 6И1П (гептод) служит для преобразования частот принимаемого сигнала и гетеродина в промежуточную частоту.

Как уже было сказано, напряжение входного сигнала подается на первую (управляющую) сетку. Напряжение гетеродина подается на третью (сигнальную) сетку. На вторую сетку (экранирующую) подается постоянное напряжение через делитель, состоящий на диапазонах KB, СВ и ДВ из сопротивлений R12, R37, R5.

По переменной частоте сетка заземляется, т.е. для высокочастотных колебаний она представляет нулевой потенциал. Поэтому сетка и является экранирующей. 3аземление высокой частоты осуществляется через емкость большой величины - С30.

Все катушки входных контуров и контуров гетеродина установлены на плате клавишного переключателя диапазонов и имеют подстроенные сердечники. Здесь же расположены и подстроечкые конденсаторы типа КПК-Т.

Катушки коротких волн - однослойные, мотаются они из одножильного медного провода с эмалевой изоляцией; провод контурных катушек толще провода катушек связи. Катушки длинных и средних волн мотаются из тонкого провода -“внавал”. Провод применяется двух типов - медный с эмалевой и шелковой изоляцией и только с эмалевой изоляцией. Сечение провода значительно меньше, чем у катушек коротких волн, оно не превышает 0,15 мм2.

Конденсаторы, применяемые во входных и гетеродинных контурах - типа КТК.

Плата переключателя с установленными деталями носит название блока КСДВ (блок коротких, средних и длинных волн). В некоторых приемниках, например в “Рекорде-59”, на этой плате установлена и лампа 6И1П.

Полученная в результате смешения двух частот - принятой и гетеродинной - промежуточная частота выделяется в контуре, который подключен к аноду гептодной части лампы 6И1П. Контур состоит из индуктивности L26 и емкости С27. Последовательно с контуром L26-C27 включен еще один контур C28-L28, предназначенный для усиления промежуточной частоты, получаемой в результате преобразования сигнала на УКВ диапазоне. Существенного влияния на работу усилителя промежуточной частоты этот контур не оказывает, так как индуктивность его очень мала и представляет ничтожное сопротивление для промежуточной частоты, равной 465 кГц.



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Из первого контура L26-С27 напряжение трансформируется во второй, составленный из индуктивности L27 и емкости С36. Эта схема позволяет получить лучшую избирательность.

Конструкция каскада такова, что катушка L27 может перемещаться относительно катушки L26. Этим достигается изменение связи контура и полосы пропускания приемника. Привод движения катушек L27 и L26 соединен с регулятором тембра высоких частот.

Следующий каскад собран на высокочастотном пентоде 6К4П. Постоянное смещение, т.е. небольшое отрицательное напряжение, на первую сетку подается через сопротивление R14 и индуктивности L27 и L29. Постоянное напряжение для питания экранирующей сетки подается с той же точки, что и для лампы 6И1П. Третья сетка пентода 6К4П заземлена. Переменное напряжение на управляющую сетку 6К4П подается с контура L27-С36. Усиленное напряжение промежуточной частоты выделяется на паре контуров подобной той, которая включена в анод лампы 6И1П L30-С43 и L31-C43. Сопротивление R11 и емкость C41 представляют электрический фильтр и служат для предотвращения проникновения высокой частоты, получаемой в результате усиления на лампе 6К4П, в общую цепь питания. Индуктивности L32, L33, L34 и емкости С44 и С48 относятся к детектору частотномодулированных сигналов для УКВ диапазона. Эти индуктивности малы и для тока промежуточной частоты не представляют существенного сопротивления. Влияния на работу на диапазонах KB, СВ и ДВ они не оказывают. Напряжение с контура L31-С47 подается на два детектора - детектор сигнала и детектор автоматической регулировки усиления.

Для чего служит детектор сигнала, ясно, но вот для чего нужен детектор автоматической регулировки усиления (сокращенное название - детектор АРУ), - в этом нужно разобраться.

Дело в том, что вследствие определенных свойств распространения короткие волны поступают в антенну неодинаково. Временами величина напряженности электромагнитного поля в антенне резко снижается, хотя мощность передающей радиостанции остается прежней. Это явление сходно с явлением интерференции света, изучаемым в школьном курсе физики. Интерференция - это взаимное усиление или ослабление волн при их наложении друг на друга. В данном случае интерферируют не световые волны, а электромагнитные. Поэтому временами и падает сила электромагнитного поля, попадающего в антенну. Называют это явление замиранием или федингом. Если не принять мер для уменьшения эффекта замирания, то громкость звучания приемника будет меняться. Особенно это будет заметно при приеме далеких и слабых станций.

В целях равномерного звучания применяют схему автоматической регулировки усиления. Чем больше сигнал, тем больше выделяется напряжение на нагрузке детектора АРУ - сопротивлении R17. С сопротивления R27 напряжение снимается на сетки ламп 6И1П и 6К4П. На сетку 6К4П напряжение подается через фильтр АРУ, состоящий из сопротивления R14 и емкости С30. Этот фильтр служит для того, чтобы отделить переменное напряжение и подать на сетку лампы только постоянное напряжение. Величина постоянного напряжения пропорциональна величине принятого сигнала. Чем больше сигнал, тем большее отрицательное напряжение смещения подается на управляющие сетки ламп; лампы в большее степени запираются, и усиление их уменьшается. Если сигнал в следующий момент понизится по величине, то смещение уменьшается, и усиление лампы увеличится. Происходит автоматическая регулировка усиления.

На сетку лампы 6И1П напряжение АРУ подается с той же точки, что и для 6К4П, но через разделительное сопротивление R9.

Нагрузкой детектора сигнала служит сопротивление R13. На его работу оказывает также влияние емкость С51. Она служит для того, чтобы на нагрузке R13 не выделялось напряжение высокой частоты, а только напряжение звуковой частоты. Для этой же цели служит и фильтр, состоящий из сопротивления R10 и емкости С46, он препятствует прохождению высокой частоты на усилитель низкой частоты.

Продетектированное напряжение подается через контакты клавишного переключателя на регулятор громкости -переменное сопротивление R21. От этого coпpoтивления сделан отвод, к нему подключена цепочка, состоящая из сопротивления R20 и емкости C52. Эта цепочка называется тонкомпенсирующей цепью. Дело в том, что на низких громкостях человеческое ухо хуже воспринимает низкие звуковые частоты. Названная цепь и служит для того, чтобы компенсировать этот “недостаток” уха. Она увеличивает громкость звучания низких звуковых частот на низких уровнях громкости.

С движка переменного сопротивления - регулятора громкости через переходную цепь, состоящую из емкости С53 и сопротивления R22, напряжение звуковых частот подается на сетку лампы 6Н2П - усилителя напряжения низкой частоты. Лампа 6Н2П состоит из двух одинаковых триодов, заключенных в один баллон. Нагрузкой для усилителя, собранного на первой лампе, служит сопротивление R32. С этого сопротивления напряжение снимается на сетку второго усилителя (второго триода лампы 6Н2П). Однако, прежде чем попасть на сетку, напряжение попадает на схему, состоящую из емкостей C55, С56, С58, С59 и сопротивлений R29, R27, R30, R31, R28, R26. Эта схема осуществляет регулировку тембра звучания.

Переменное сопротивление R31 служит для регулировки тембра звучания высоких звуковых частот. С этим сопротивлением конструктивно связана подвижная катушка в контуре промежуточной частоты.

Сопротивление R30 служит для регулирования тембра звучания низкие звуковых частот. Сопротивлением для нагрузки второй лампы служит R33. С этого сопротивления напряжение снимается на оконечный усилитель мощности - лампу 6П14П (пентод).

Лампа 6Н2П работает без постороннего смещения. Правильный режим работы осуществляется благодаря сопротивлениям, включенным в катод, - R23 и R25.

Напряжение на оконечный каскад подается через переходную цепь С60 и R35. Сопротивление R36 служит для ликвидации паразитных явлений в усилителе.

Смещение в лампе 6П14П задается цепью, включенной в катод R39-C63. Анодной нагрузкой лампы служит выходной трансформатор, передающий усиленные колебания звуковой частоты в громкоговорители.

Питание приемника осуществляется от выпрямителя, собранного по так называемой мостиковой схеме.

В качестве детекторов употребляется не кенотрон (двухэлектродная лампа), а селеновые детекторы, собранные по мостиковой схеме и заключенные в плоский металлический футляр, укрепляемый на стенке шасси приемника. Такой плоский элемент называется АВС. В приемнике второго класса применен АВС-60-260.

Питается выпрямитель от повышающей обмотки силового трансформатора. В его первичную обмотку вставлен переключатель напряжения сети. Приемник может работать от сети переменного тока напряжением в 110, 127 или 220 В.

Фильтром выпрямителя служат сопротивления R40, R41, R38 и емкости С61, С62, C65. Фильтр отбирает пульсацию переменного напряжения, получающуюся после выпрямителя, в результате чего постоянное напряжение для питания приемника поступает с очень маленькими пульсациями.

НЕИСПРАВНОСТИ В ПРИЕМНИКАХ И ИХ УСТРАНЕНИЕ

КОНДЕНСАТОРЫ

Конденсаторы могут иметь следующие неисправности: пробой между обкладками, утечку постоянного тока, отсутствие контакта, замыкания обкладок.

Пробой получается из-за случайного повышентия напряжения выше нормы, установленной для данного конденсатора, или из-за порчи его изоляции.

Увеличение утечки постоянного тока опаснее всего в разделительных конденсаторах. Измерить утечку в любительских условиях трудно, так как она составляет десятки миллионов ом. У электролитических конденсаторов утечку можно проверить следующим образом: соблюдая правильную полярность, .подсоединять конденсатор на несколько секунд к источнику постоянного напряжения, после отсоединения от источника замкнуть конденсатор накоротко. Если он исправен, то при этом прискочит искра и раздастся треск, при большой утечке разряд будет слабым.

Кроме указанных неисправностей, электрические конденсаторы могут терять емкость из-за высыхания.

Потеря контактов чаще всего случается у бумажных конденсаторов в месте соединения вывода и обкладки. Если пошевелить вывод конденсатора, то контакт может появиться снова, и приемник заработает. Однако такой контакт не будет надежен, и конденсатор лучше заменить. Показателем того, что в конденсаторе ненадежный контакт, является треск в громкоговорителе, возникающий, если пошевелить вывод конденсатора неметаллическим предметом.

Замыкания пластин возникают в подстроечных конденсаторах переменной емкости. Устранять неисправности нужно очень осторожно, так как легко можно погнуть пластины и еще более испортить конденсатор.

Войти Зарегистрироваться
Новости
11.12.2017
94-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
4.12.2017
93-й выпуск рассылки "Радиолюбитель":  http://www.... далее>>>
26.11.2017
92-й выпуск рассылки "Радиолюбитель":   http://www.... далее>>>
8.11.2017
91-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
16.10.2017
90-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
Последние комментарии
Copyright © RadioNic, 2009-2017
RSS Feed
Follow radionic_ru on Twitter
