Магнитофон "Гинтарас" ("Эльфа-19")





Настольный ламповый катушечный магнитофон "Гинтарас" выпускался Вильнюсским электротехническим заводом "Эльфа" с 1960 года.

Магнитофон предназначен для двухдорожечной записи и воспроизведения звука на ферромагнитной ленте тина 2 или СН. Запись производится с микрофона, проигрывателя, приемника и трансляционной сети. Переход с одной дорожки на другую производится перестановкой и переворачиванием катушек с лентой. Магнитофон работает на одной скорости движения ленты. Предусмотрена двусторонняя ускоренная перемотка ленты.

Скорость записи и воспроизведения 19,05 см/сек. Продолжительность непрерывной записи и воспроизведения при емкости катушек 350 м 30 мин на каждой дорожке.




Конструкция

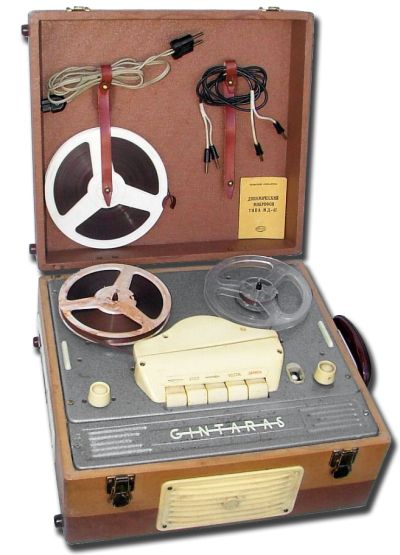

Магнитофон "Гинтарас" собран в деревянном ящике-чемодане и приспособлен для переноски. Верхняя крышка съемная. На боковой поверхности ящика расположена панель с входными и выходными гнездами для микрофона, звукоснимателя и трансляционной сети. Шнур питания магнитофона съемный, для чего на той же панели укреплено штепсельное гнездо.

На дне ящика имеется окно, закрытое пластмассовой решеткой, открывающей доступ к отдельным узлам лентопротяжного механизма и электрической схеме. В передней части ящика расположен динамический громкоговоритель. На двух боковых стенках ящика имеются панели с отверстиями для вентиляции механизма и электрической схемы.

На верхней панели механизма расположены два подкатушника. ручки включения сети и регулятор громкости, регулятор тембра, оптический индикатор уровня записи, пятиклавишный пластмассовый механизм переключения рода работы и декоративная крышка, под которой находятся универсальная и стирающая головки, прижимный ролик, ведущий вал и направляющие стойки. Верхняя крышка лентопротяжного механизма состоит из двух частей. На одной - расположены механизм, подкатушники и головки, вторая часть съемная, что облегчает доступ к отдельным узлам монтажной схемы.

Верхняя крышка крепится к деревянному ящику шестью винтами.

Габариты 385 х 346 х 180 мм. Вес 15 кг.


Каскады

1. Первый и второй каскады предварительного УНЧ - на лампе 6Н2П.

2. Третий и четвертый каскады предварительного УНЧ для режима записи (в режиме воспроизведения предварительный УНЧ 3-х каскадный) - на лампе 6Н1П.

3. Выходной каскад усилителя низкой частоты - на лампе 6П14П.

4. Генератор стирания и подмагничивания - на лампе 6П1П.

5. Индикатор уровня записи - на лампе 6Е1П.

6. Выпрямитель питания - АВС-80-260.

7. Выпрямитель для питания накала первой лампы - 4 диода ДГ-Ц21.


Электрические показатели

Чувствительность - не хуже 3 мВ от микрофона, 240 мВ для входа звукоснимателя или радиоприемника и 10 В для входа от радиотрансляционной линии.

Напряжение на высокоомном выходе (36-56 кОм) усилителя магнитофона "Гинтарас" - 240 мВ при нелинейных искажениях 3,5 %.

Рабочий диапазон для ленты типа 2 - 50 - 10000 Гц.

Относительный уровень шумов - не хуже - 35 дБ.

Коэффициент нелинейных искажений не более 5%.

Коэффициент детонации не более 0,6%.

Выходная мощность - 1 Вт.

Частота тока подмагничивания - 40 кГц.

Ток стирания - 45 - 50 мА.

Ток подмагничивания - 0,7 - 1 мА.

Ток записи - 0,18 - 0,22 мА.

Питание от сети переменного тока 50 Гц, напряжение 110, 127 или 220 В. Допустимые колебания напряжения сети +-10%.

Потребляемая мощность - не более 85 Вт.



Электрическая схема магнитофона

Принципиальная электрическая схема состоит из предварительного усилителя на двух лампах, выходного каскада, генератора высокой частоты и выпрямителя питания ламп. Предварительный усилитель в режиме "Воспроизведение" состоит из трех каскадов, а в режиме "Запись" - из четырех.

Универсальная головка ГУ при записи подключается в цепь анода правого триода лампы Л2 типа 6Н1П, а при воспроизведении - в цепь сетки левого триода лампы Л1 типа 6Н2П.

Для коррекции частотной характеристики между третьим и вторым каскадами усилителя в режиме воспроизведения включается частотнозависимый фильтр из цепочки R16R14R15C11C15. В режиме записи включается корректирующая цепочка R24R25C19C20C21. Полупеременным конденсатором С19 можно регулировать уровень подъема частотной характеристики в области высоких частот. Для установки необходимого уровня записи служит потенциометр R18 в цепи сетки лампы третьего каскада.

Генератор высокой частоты, собранный на отдельной лампе типа 6П1П по схеме с трансформаторной обратной связью, обеспечивает ток стирания 45-50 мА, ток подмагничивания 0,7-1 мА, ток записи 0,18-0,22 мА. Контур генератора L1C6 настроен на частоту 40 кГц.

Индикатором уровня записи служит лампа Л3 типа 6Е1П. Потенциометром R29 в цепи сетки лампы можно регулировать чувствительность индикатора при настройке и регулировке усилителя магнитофона.

Выпрямитель питания анодных цепей и экранирующих сеток ламп выполнен на элементах АВС-80-260.

Для уменьшения фона усилителя канал первой лампы Л1 питается от отдельного диодного выпрямителя, выполненного по мостовой схеме на четырех диодах типа ДГ-Ц21. Перемещением ползунка сопротивления R30 можно добиться минимального фона. Питание накала всех остальных ламп производится от накальной обмотки трансформатора.

Выходной каскад усилителя магнитофона "Гинтарас" выполнен на лампе 6П14П по однотактной ультралинейной схеме. Такая схема обеспечивает малые нелинейные искажения, особенно на высоких частотах, что положительно сказывается на качестве звучания. В режимах "Стоп" и "Запись" потребляемый выходным каскадом ток значительно снижается за счет сопротивления в цепи катода. Потенциометр R36, включенный в цепь сетки выходной лампы, при воспроизведении служит регулятором тембра, а при записи - регулятором громкости прослушиваемой программы.



Лентопротяжный механизм

Приводится в движение асинхронным двигателем типа КД-2. На оси двигателя насажен двухканавочный шкивок, верхняя канавка с помощью малого резинового или пластмассового пассика связана с тяжелым маховиком, в который запрессован ведущий валик. Нижняя канавка шкива с помощью большого пассика связана с правым и левым узлами лентопротяжного механизма. Для получения необходимого направления вращения двух узлов подкатушника в механизме применен промежуточный шкивок, который также обеспечивает натяжение пассика.

При записи и воспроизведении лента прижимается к ведущему валу обрезиненным роликом. Во всех режимах работы правый и левый узлы подкатушников вращаются в противоположные стороны: правый - против часовой стрелки, а левый - по часовой стрелке. Подтормаживание ленты производится плоской пружиной с фетровой прокладкой, которая прижимает ее к левой направляющей стойке. В лентопротяжном механизме не предусмотрено специальное тормозное устройство для остановки правого и левого узлов. Остановка механизма происходит за счет вращения правого и левого узлов в противоположные стороны. При нажатии клавиши "Стоп" усиливается нажим на ведущий и ведомый шкивы правого и левого узлов, увеличивая тем самым фрикционное сцепление со шкивами, которые связаны пасиками с электродвигателем.

При нажатии на клавиши "Запись" и "Воспроизведение" обрезиненный прижимный ролик плотно прижимается к ведущему валику перекидной стальной пружиной. При перемотках вправо и влево ролик отводится от ведущего валика. Конструкции правого и левого узлов механизма отличаются только расположением ведущего шкива относительно ведомого диска. Для увеличения сцепления между ведущим шкивом и ведомым диском в обоих узлах проложены фетровые шайбы. При намотке ленты на правый узел давление (за счет увеличения веса ленты) и фрикционное сцепление увеличиваются. При этом увеличивается радиус намотки ленты и натяжение ленты остается неизменным. Эти два эффекта (увеличение сцепления и увеличение радиуса намотки) взаимно компенсируются и скорость движения ленты при правильно отрегулированных узлах не изменяется.



Неисправности лентопротяжного механизма

Характерной неисправностью является плохая подмотка ленты при записи-воспроизведении и перемотке влево и вправо, что вызвано неисправностью фрикционных устройств правого и левого узлов, которую легко устранить. Плохое сцепление ведомого и ведущего шкивов и дисков бывает из-за попадания масла или грязи на фетровые прокладки узлов. Необходимо снять подкатушники, отвинтить три винта крепления боковых узлов к плате лентопротяжного механизма, снять пассик и вынуть узел. Фетровую шайбу протереть смоченной в бензине тряпочкой или заменить новой. Отрегулировать трос управления.

Повышенная детонация звука может быть вызвана неисправностью боковых узлов и загрязнением фетровых шайб, а также замасливанием прижимного обрезиненного ролика. Ролик нужно снять с оси, протереть бензином, смазать и поставить на место. При обрыве большого пассика не вращаются боковые узлы. Для замены большого пассика следует отсоединить трос правого узла и снять малый. При обрыве малого пассика не вращается ведущий валик, а боковые узлы вращаются. Пассик заменяют новым.

При ослаблении натяжения тросика механизма катушек лента не перематывается на катушку при ускоренных перемотках. Тросик необходимо отрегулировать. Для доступа к лентопротяжному механизму и головкам нужно снять крышки блока головок на плате. Чтобы вынуть магнитофон из деревянного корпуса, нужно отвинтить четыре винта с большими головками на плате и два винта на дне корпуса.



Детали

Электродвигатель типа КД-2 рассчитан на питание от сети переменного тока напряжением 127 В, частотой 50 Гц, потребляемая мощность около 30 Вт, число оборотов 1440 об/мин; мощность на валу 7 Вт.

Головка ГУ: толщина набора сердечника 2,5 мм, ширина переднего зазора 10 мк, ширина заднего зазора 100 мк, число витков обмотки 2х1500 ПЭЛ 0,08; индуктивность 750 мГн.

Головка ГС: толщина набора сердечника 3 мм, ширина переднего зазора 100 мк; число витков обмотки 2х200 ПЭЛ 0,12; индуктивность 10 мГн; ток стирания 35 мА.

Трансформатор Tp1: обмотка I - 1020+ 1980 витков ПЭЛ 0,12; обмотка II - 100 витков ПЭЛ 0,72.

Трансформатор Тр2: обмотка I - 980 + 575 витков ПЭЛ 0,33; обмотка II - 1050 витков ПЭЛ 0,23; обмотка III - 31 виток ПЭЛ 0,86.

Катушки: L1 - 100 + 120 витков ПЭВ 0,23; L2 - 30 витков ПЭВ 0,23.





Литература:
1. Принцииальная схема в формате DjVu
2. Описание магнитофона в журнале "Радио" № 6, 1961 год
3. Инструкциия по эксплуатации и схема магнитофона
4. Описание и схема в книге Курбатова Н.В и Яновского Е.Б.
