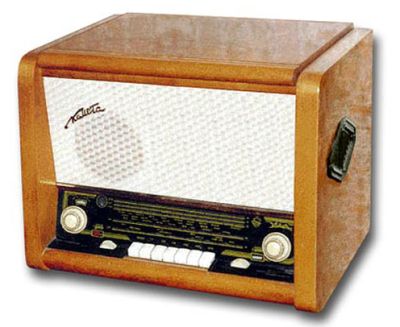

Радиола "Комета"

Унифицированная радиола "Комета" выпускалась Рыбинским заводом приборостроения с 1956 года, и Сарапульским заводом им. Орджоникидзе 1958 года.

Радиола имеет семиламповый приемник, универсальный электропроигрыватель и внутреннюю поворотную магнитную антенну для приема длинных и средних волн.

Переключатель рода работ - клавишный.

Акустическая система состоит из двух широкополосных громкоговорителей типа 2ГД-3 и двух высокочастотных типа 1ГД-9.

Проигрыватель имеет двигатель асинхронного типа с конденсаторным пуском, полуавтоматическим включением и пьезокерамическим звукоснимателем типа ЗПК-55М.

Привод имеет две скорости: 33 и 78 об/мин.

Конструкция и электрические показатели радиолы "Комета" точно такие же, как у радиолы "Волга". Небольшое отличие схемы заключается в том, что у радиолы "Комета" в первых выпусках в цепь накала диода 6Х2П были включены дроссель Др1 (30 витков провода ПЭЛ 0,8 ) и конденсатор С48, как это показано на рисунке, приведенном ниже.

Габариты радиолы 570х420x378 мм, вес 24 кг.

Изменения в схеме радиолы "Комета" по сравнению со схемой радиолы "Волга"

Изменения в схеме радиолы "Комета" по сравнению со схемой радиолы "Волга"

Литература:

  1. Описание и схема радиолы "Комета" в справочнике Е.А.Левитина
  2. Скан обложек инструкции и электрическая схема радиолы "Комета"

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

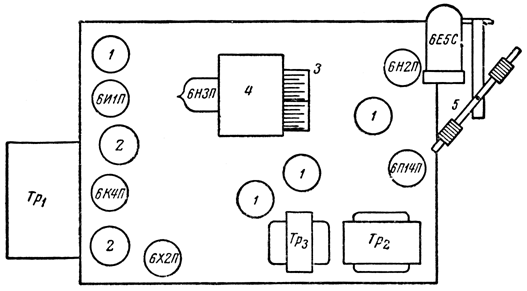

Расположение ламп и деталей радиолы "Комета".

Расположение ламп и деталей радиолы "Комета".



rft
Аватар пользователя rft
Не в сети
Новичок
Регистрация: 11.04.2015
Ответов:

john пишет:

Расположение ламп и деталей радиолы "Комета".

Расположение ламп и деталей радиолы "Комета".

Инструкция радиолы "Комета"

http://radio-cccp.narod.ru/Kometa-Bedienungsanleitung.pdf

 http://radio-cccp.narod.ru/Kometa-Bedienungsanleitung.djvu


Связист

rft
Аватар пользователя rft
Не в сети
Новичок
Регистрация: 11.04.2015
Ответов:

Инструкция радиолы "Комета"

Краткое описание и инструкция для пользования радиолой


Связист
