Радиола "Жигули"

Сетевая ламповая радиола второго класса "Жигули" (РК-256) выпускалась Самарский завод "Экран", совместно с Горьковским радиозаводом, с 1958 года.

Радиола имеет семиламповый приемник с диапазонами длинных, средних, коротких и ультракоротких волн, универсальный проигрыватель для воспроизведения грамзаписи с обычных и долгоиграющих грампластинок, внутреннюю поворотную магнитную антенну и УКВ диполь.

Акустическая система объемного звучания состоит из четырех громкоговорителей.

Конструкция и электрические показатели радиолы "Жигули" точно такие же, как у радиолы "Волга".

Единственным отличием схемы этой радиолы по сравнению со схемой радиолы "Волга" является включение в цепь накала лампы 6Х2П дросселя Др1 (30 витков провода ПЭЛ 0,8 ) и конденсатора C48 (2200 пФ), а перед звукоснимателем введен резистор R23 (150 кОм). Эти изменения показаны на рисунке, приведенном ниже.

Габариты радиолы 574х410х357 мм, вес 21 кг.

Стоимость 82 рубля 77 копеек, после денежной реформы 1961 года. В 1961 году радиола была модернизирована, её параметры и внешний вид стали как у радиолы "Волга" - 1961 года выпуска.

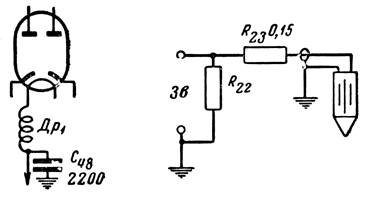

 Изменения в схеме радиолы "Жигули" по сравнению со схемой радиолы "Волга"

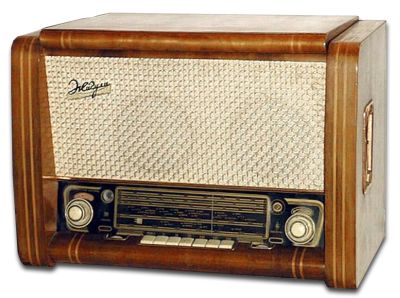

Радиола "Жигули"



Литература:

  1. Описание радиолы "Жигули" в книге Е. А. Левитина.
  2. Инструкция по эксплуатации радиолы "Жигули"
