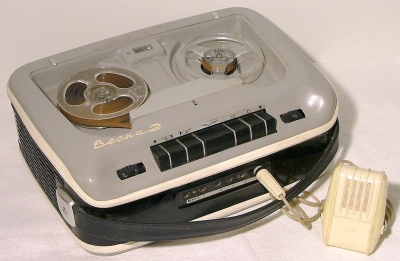

Портативные магнитофоны "Весна" и "Весна-2"

Портативные магнитофоны "Весна" и "Весна-2" с 1963 и 1964 года выпускали Киевский завод "Коммунист" и Запорожский завод передвижных электростанций.

''Весна'' - это портативный двухдорожечный переносной магнитофон с универсальным питанием. Ёмкость кассет с магнитной лентой типа 2 или 6 около 100 метров. Скорость движения магнитной ленты 9,53 см/сек. Время записи на каждой дорожке 17 минут. Имеется ускоренная перемотка ленты. Диапазон частот воспроизводимых громкоговорителями 1ГД-9 - 100...6000 Гц. Номинальная выходная мощность 1 Вт. Питание от 10 элементов А-373, внешнего источника 12 В и от сети через выпрямитель. Магнитофон собран в корпусе из металла. В нём применено 11 транзисторов и 5 диодов. Габариты МГ 340х250х130 мм, вес 5,5 кг. Модернизированный магнитофон ''Весна-2'' по оформлению почти не отличается от базового. Изменения замечены в схеме. Установлены громкоговорители 1ГД-18, в связи с чем при снижении выходной мощности до 0,8 Вт и ниже, улучшилась экономичность, увеличилось звуковое давление и повышен диапазон частот на линейном выходе от 63 до 10000 Гц, а воспроизводимых громкоговорителями от 100 до 10000 Гц. Другие параметры остались такими же как у базового магнитофона.

Литература:

  1. Описание магнитофона "Весна" в справочнике МРБ-606 .
  2. Описание магнитофона "Весна-2" в справочнике "Бытовые магнитофоны".
  3. Подробное описание обоих магнитофонов в справочнике Гладышева.
  4. Инструкция по эксплуатации магнитофона "Весна-2 1964 года вып.
  5. Инструкция по эксплуатации магнитофона "Весна-2" 1967 года.
  6. Инструкция по заводской регулировке магнитофона "Весна-2".
  7. Оригинальная электрическая схема магнитофона "Весна-2".
