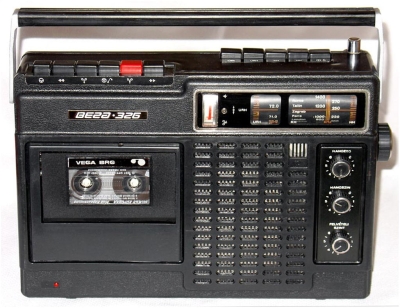

Кассетная магнитола "Вега-326"

Кассетная магнитола "Вега-326" с 1977 года выпускал Бердский радиозавод.

Переносная магнитола 3-го класса ''Вега-326'' выполнена на кремниевых транзисторах и имеет немало интересных схемных решений, отличающих ее от всех других аппаратов этого класса. Так в тракте AM применены апериодический каскодный усилитель по ВЧ и регулируемый смеситель, в тракте ЧМ двойное преобразование частоты и бесшумная настройка. Детекторный каскад, работает по принципу счётчика импульсов. Модель отвечает требованиям ГОСТ на переносные приёмники и кассетные магнитофоны третьего класса, а по таким параметрам как реальная чувствительность, селективность по зеркальному каналу и диапазон воспроизводимых частот по звуковому давлению при работе в ЧМ их превосходит. Магнитола предназначена для приёма в диапазонах ДВ, СВ и УКВ-ЧМ, а так же для записи на магнитную ленту звуковых фонограмм с последующим их воспроизведением. В магнитоле применены кассетный лентопротяжный механизм IS35-113/Z Венгерского произыодства и встроенный электретный микрофон типа МКЭ-3. Питается магнитола от сети или от шести элементов 343. Потребляемая мощность от батарей 3 Вт. Параметры приёмника сохраняются при снижении напряжения до 6 в. Технические параметры магнитолы ''Вега-326'' приведены в документации.

Литература:

  1. Инструкция по эксплуатации модели.
  2. Описание модели в книге Анисимова
  3. Описание модели в книге Белова.
  4. Описание модели в Радио №4 за 1979 год.
