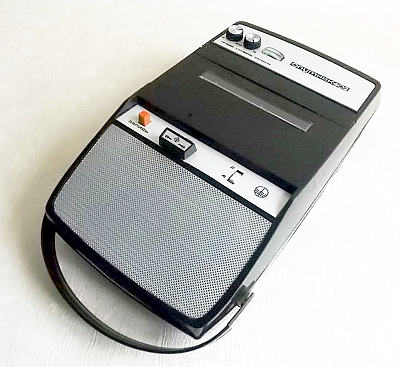

Кассетный магнитофон "Спутник-402"

Кассетный магнитофон "Спутник-402" с 1974 года выпускал Харьковский завод "Протон".

Модель ''Спутник-402'' является модификацией модели ''Спутник-401'' и имеет целый ряд отличительных особенностей: улучшен внешний вид; разработана компоновка узлов и деталей, позволившая расположить органы управления на лицевой панели; применена бестрансформаторная схема УМ, снизившая коэффициент искажений до 4% и позволившая увеличить выходную мощность; улучшено качество звучания благодаря применению громкоговорителя 0,5ГД-30. Магнитофон ''Спутник-402'' представляет собой переносный аппарат, размещенный в корпусе из пластмассы. Снизу корпус закрыт крышкой с отсеком для 6 элементов 343. Узлы ЛПМ, плата усилителя, кронштейн с гнёздами для подключения БП, шнура ДУ, микрофона, звукоснимателя, приёмника, телевизора, внешнего усилителя, а также кронштейн с регуляторами уровня записи и громкости, кронштейн с индикатором уровня записи и питания и переключатель скорости расположены на штампованном шасси, которое крепится к корпусу. Для переноски имеется съёмная ручка. ЛПМ как и у магнитофона ''Спутник-401''. Технические параметры: скорость 4,76 и 2,38 см/с; длительность перемотки 120 сек; полоса воспроизводимых частот при скорости, см/с: 4,76 - 80...8000 Гц; 2,38 - 80...3150 Гц.; относительный уровень шумов в канале записи и воспроизведения 38 дБ; коэффициент детонации 1,5%. Выходная мощность: номинальная 0,3 Вт; максимальная 0,8 Вт. Габаритны магнитофона 265x155x80 мм. Масса 2 кг.

Литература:

  1. Описание магнитофона "Спутник-402" в справочнике Н.В.Анисимова.
  2. Описание магнитофона в справочнике ТРЗ.
