Радиоприемник "АРЗ-51"

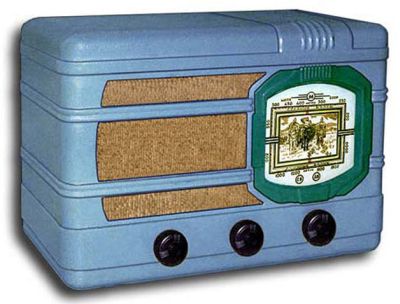

Сетевой ламповый радиоприёмник четвёртого класса "АРЗ-52" выпускался с 1952 года Александровским радиозаводом, Муромским заводом РИП, Горьковским завод имени Ленина.

С 1952 года производство радиоприёмников серии ''АРЗ'', в данном случае новой модели "АРЗ-52" было передано на Муромский завод радиоизмерительных приборов и
Горьковский завод имени Ленина. Соответственно на шкале приёмника Александровского радиозавода изображён Московский Кремль, на шкале Муромского - три богатыря, а на шкале Горьковского - памятник А.М.Горькому.

Приемник АРЗ-52 как в конструктивном, так и в электрическом отношениях почти полностью повторяет приемник АРЗ-51. Отличия сводятся к следующему:

  1. Приемник АРЗ-52 обладает более равномерной частотной характеристикой всего тракта по звуковому давлению. Это обеспечивается тем, что в то время как контур промежуточной частоты в анодной цепи лампы 6Б8С настраивается на частоту 112 кГц, контур в цепи ее сетки настраивается на несколько более высокую, а контур в анодной цепи преобразователя на несколько более низкую частоту.
  2. Введен короткозамкнутый виток в первом фильтре промежуточной частоты.
  3. Введен разделительный конденсатор С27 = 68 пФ в цепи гетеродинной сетки преобразовательной лампы.
  4. Емкость конденсатора С19 изменена с 470 на 150 пФ.
  5. Незначительно изменены данные некоторых катушек: катушка L1 имеет 375 витков провода ПЭЛ 0,1 (сопротивление 32 Ом), катушка L2 имеет 52+30 витков провода ЛЭШО 15х0,05 (сопротивление 3,3 Ом).

Конструкция и технические характеристики так же остались прежние.



Литература

  1. Справочник по радиовещательным приёмникам  Е.А.Левитина
  2. Инструкция по эксплуатации
