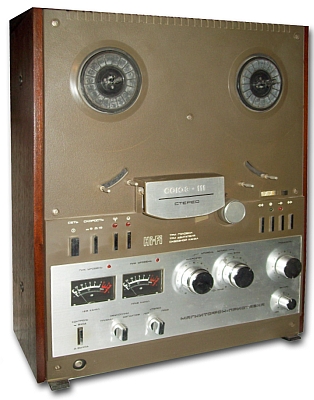

Стереофонический магнитофон-приставка "Союз-111-стерео"

Стереофонический магнитофон-приставка "Союз-111-стерео" с 1987 года выпускалась Брянским ЭМЗ.

МП обеспечивает запись магнитных фонограмм, с последующим воспроизведением через УКУ с АС и стереотелефонами. Применены: трёхмоторный ЛПМ с электронным управлением и автоматическим слежением за натяжением ленты при перемотке и на рабочем ходу; электронное торможение подкатушечных узлов. Имеется возможность: выполнения трюковых записей путем смешивания сигналов; автоматического останова при окончании и обрыве ленты; контроля уровня записи и воспроизведения по стрелочным индикаторам; перегрузки по пиковым индикаторам; индикации режимов; с помощью ПДУ "Эврика" (поставляемого отдельно) управление режимами работ и автоматического поиска нужной записи. Наличие раздельных магнитных головок даёт возможность слушать сигнал во время записи. Четырёхдекадный счётчик расхода ленты позволяет находить записи. В комплекте две катушки, одна с магнитной лентой. Тип ленты А4416-6Б. Номер катушки 18 или 22. Скорость ленты 19,05; 9,53 см/сек. Время записи 2х45; 2х90 мин. Диапазон частот 30...22000; 40...16000 Гц. Коэффициент детонации ±0,09; ±0,15%. КНИ на ЛВ - 1%. Уровень шумов и помех в канале З/В -63 дБ. Габариты МП - 510х420х234 мм. Масса - 20 кг. С осени 1990 года завод выпускал МП "Союз МПК-111С-1" по конструкции и оформлению практически аналогичную описанной.

Литература:

  1. Инструкция по эксплуатации к магнитофону-приставке "Союз-111-стерео".
  2. Альбом схем
