Омметр карманный "ОК"

Выпускался с 1940 года.

Магнитоэлектрический омметр типа ОК (омметр карманный) предназначен для непосредственного измерения сопротивлений до 5000 Ом и находит применение при определении изоляции сети, когда сеть не находится под рабочим напряжением, а также для измерения сопротивления изоляции электромеханизмов.

По принципу действия омметр типа ОК ничем не отличается от омметра типа МОП/1. В качестве измерительного механизма применен миллиамперметр типа 5МЛ, последовательно соединенный с добавочным сопротивлением, рассчитанным так, что при подключении к прибору сухой батареи карманного фонаря напряжением 4В устанавливается ток полного отклонения.

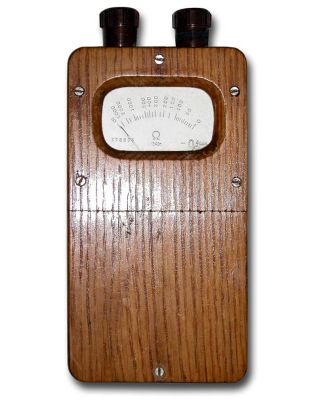

Прибор смонтирован в продолговатом деревянном ящике, в нижней части которого помещается батарея.



Литература:

1. Г.П.Шкурин. Электроизмерительные и радиоизмерительные приборы. М:1948
