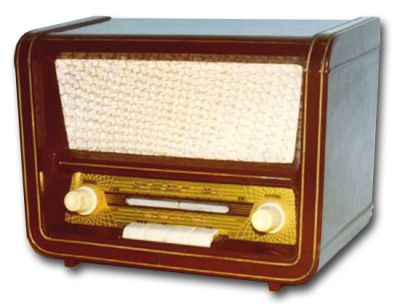

Радиоприемник "Заря"

Радиоприёмник "Заря" выпускался Московским заводом "Красный Октябрь" с 1955 года.

Трехламповый приемник "Заря" относился к категории массовых радиоприемников и по своим техническим характеристикам соответствовал 4-му классу.

Выключатель питания и переключатель рода работы - клавишный. В качестве детектора сигнала и АРУ использован полупроводниковый диод типа ДГ-Ц4. Выпрямитель работает на двух полупроводниковых диодах типа ДГ-Ц27.

Габариты приемника 290х208х160 мм; вес 4 кг.

Приемник имеет следующие каскады:

  1. Преобразователь частоты на лампе 6И1П.
  2. УПЧ и предварительный УНЧ на лампе 6И1П.
  3. Оконечный усилитель на лампе 6П14П.
  4. Выпрямитель - два диода типа ДГ-Ц27.
  5. Детектор - диод серии ДГ-Ц4.

Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150 - 408 кГц (2000 - 735 м);
  • Средние волны - СВ: 525 - 1605 МГц (571 - 187 м).

Промежуточная частота - 465 кГц.

Основные технические данные

  • Чувствительность на обоих диапазонах не хуже 400 мкВ.
  • Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 16 дБ.
  • Выходная мощность 0,5 Вт.

Питание

Питается радиоприемник от сети переменного тока напряжением 220 и 127 В, потребляемая мощность - 30 Вт.

Электрическая схема

В качестве преобразователя частоты применен триод-гептод типа 6И1П.

Для усиления по промежуточной частоте используется гептодная часть второй лампы 6И1П; триодная часть этой же лампы работает в качестве предварительного усилителя низкой частоты.

Для детектирования применен германиевый диод типа ДГ-Ц4.

Оконечный каскад охвачен отрицательной обратной связью.

Выпрямитель однополупериодный на двух полупроводниковых диодах типа ДГ-Ц27, соединенных последовательно. Каждый из этих диодов шунтирован сопротивлением 100 кОм для предохранения от перенапряжении, которые могут возникнуть на диодах при обратной полуволне выпрямленного тока из-за разницы в их сопротивлениях.

Детали

Выходной трансформатор. Первичная обмотка имеет 2650 витков провода ПЭЛ 0,09, а вторичная - 103 витка ПЭЛ 0,44. Пластины сердечника УШ-12; набор 18 мм.

Трансформатор питания. 1-я секция состоит из 57 витков провода ПЭЛ 0,8, 2-я - из 834 витков ПЭЛ 0,25, 3-я - из 368 витков ПЭЛ 0,20, 4-я - из 278 витков ПЭЛ 0,20. Пластины сердечника УШ-19, набор 28 мм.

Громкоговоритель типа 1ГД-9. Звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

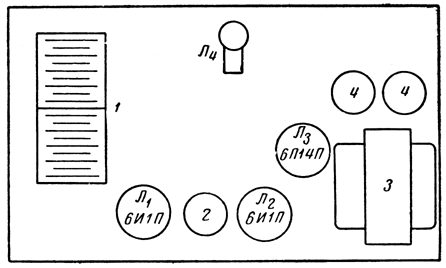

Расположение ламп и деталей на шасси приемника "Заря"

Расположение ламп и деталей на шасси приемника "Заря"

Литература:

  1. Принципиальная схема приемника "Заря"
  2. Описание в справочнике Левитина.
  3. Описание в журнале Радио №4 за 1959 год.
