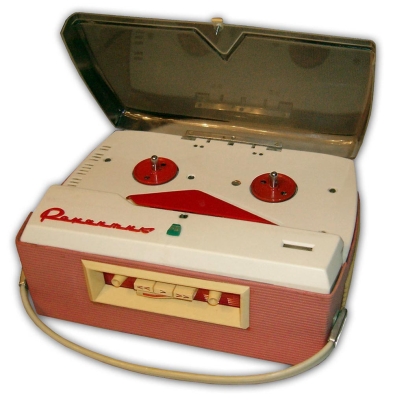

Портативный катушечный магнитофон "Романтик"

Портативный катушечный магнитофон "Романтик" с начала 1965 года выпускал Горьковский завод имени Г.И.Петровского.

Магнитофон предназначен для записи и воспроизведения звуковых фонограмм. Скорость движения магнитной ленты 9,53 см/сек, при этом детонация не превышает 0,3%. Время непрерывной записи при применении катушек вмещающих 180 метров магнитной ленты 2х30 минут. Диапазон воспроизводимых звуковых частот на линейном выходе - 60...10000 Гц, на встроенную акустическую систему - 150...10000 Гц. Уровень шумов канала запись-воспроизведение 45 дБ. Номинальная выходная мощность УНЧ - 0,8 Вт при нелинейных искажениях на линейном выходе 4%, а на эквиваленте громкоговорителя 5%. Питание от сети через выносной выпрямитель или от 8-ми элементов Марс. Время работы от свежих батарей около 5 часов при средней громкости. Потребляемая от сети мощность 12 Вт. Габариты магнитофона - 330х150х150 мм. Масса с батареями около 5 кг. Конструкция магнитофона блочная. Электрическая схема выполнена навесным монтажом на плате из гетинакса прикреплённой к каркасу корпуса. Нижняя и верхняя декоративные крышки и боковые решётки громкоговорителя и вентиляции выполнены из цветной пластмассы. Регуляторы уровня записи и воспроизведения, а так же кнопки управления ЛПМ выведены на лицевую переднюю панель и окаймлены накладкой. В нижней части аппарата находится отсек батарей. Для контроля уровня записи и расхода батарей имеется стрелочный индикатор. Схема магнитофона несколько раз корректировалась.

Литература:

  1. Инструкция по эксплуатации 1965 г.
  2. Инструкция по эксплуатации 1966 г.
  3. Инструкция по эксплуатации 1968 г.
  4. Описание в справочнике Весенина.
  5. Описание в справочнике МРБ.
  6. Описание в справочнике Гладышева.
  7. Описание в журнале "Радио" № 3 за 1968 год.
