microHAM USB interface IC

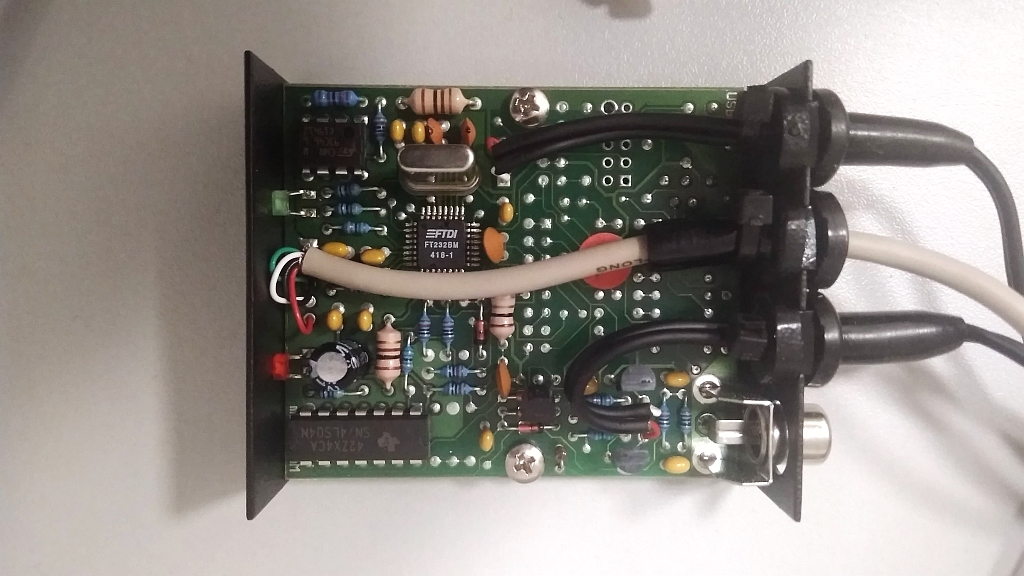

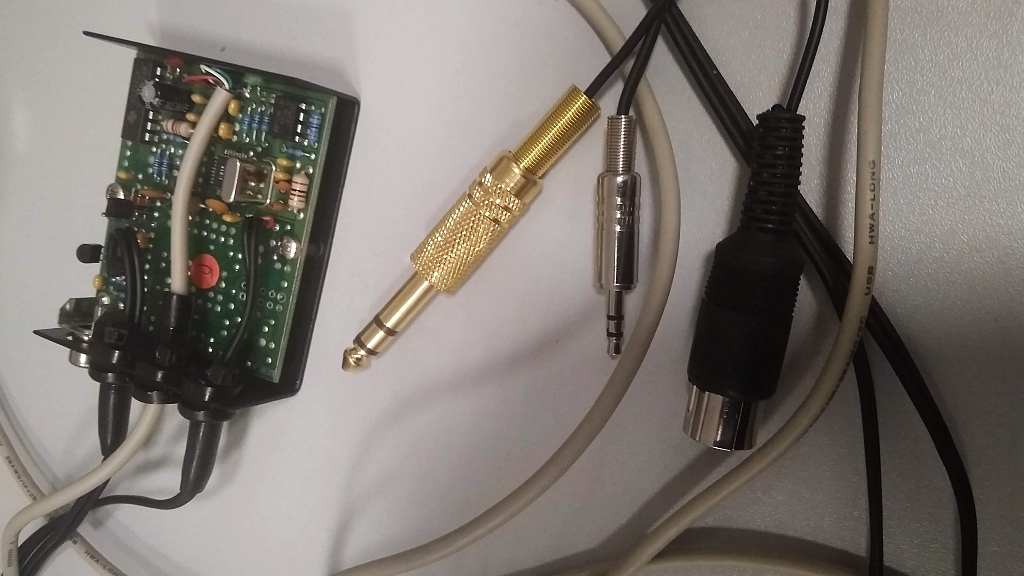

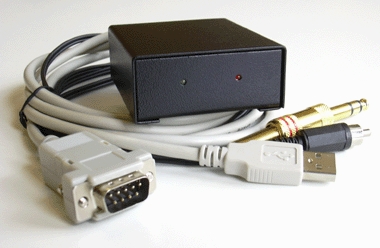

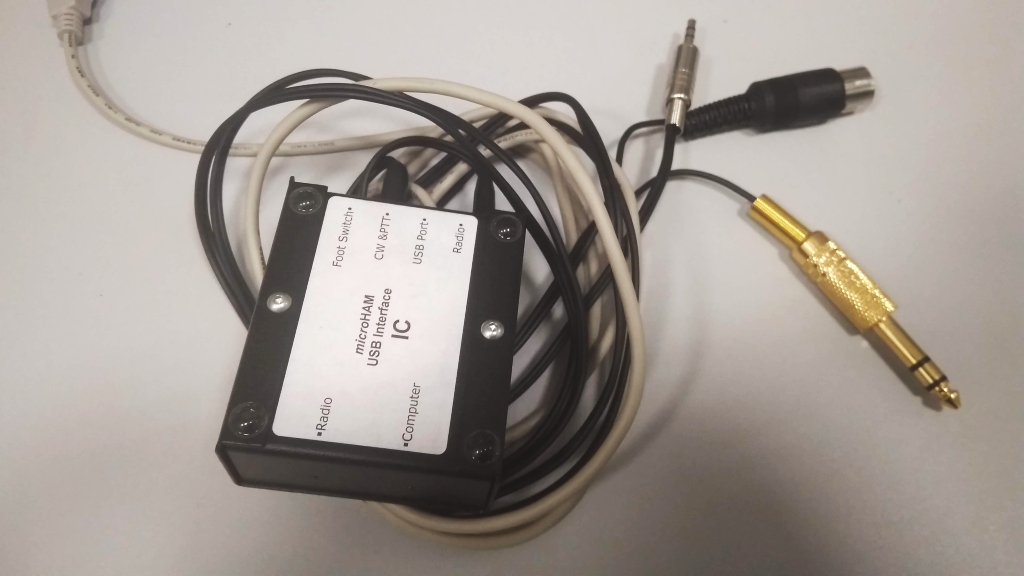

Интерфейс USB IC - это небольшое устройство, которое обеспечивает управление трансивером, CW и PTT, но не содержит каналов звука. Интерфейс больше не производится.

После подключения интерфейса к компьютеру и к трансиверу - необходимо установить программное обеспечение - Установка USB Device Router

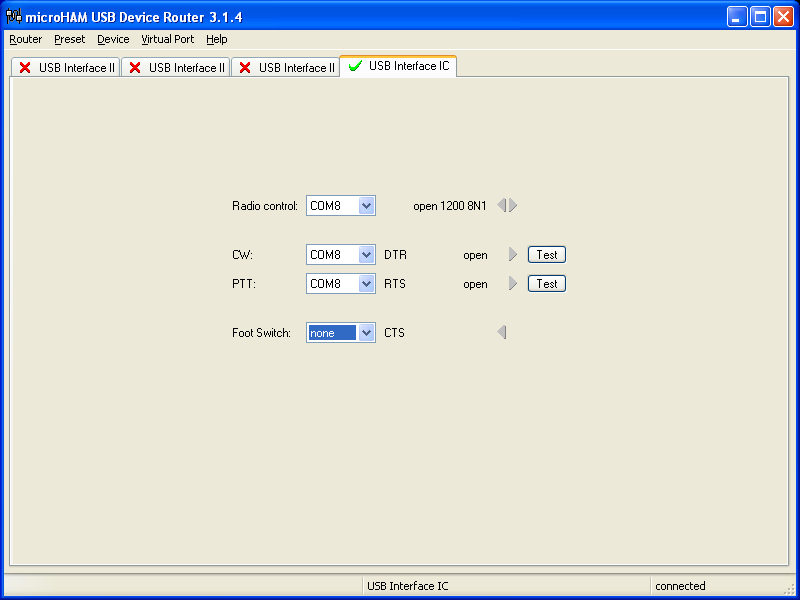

Настройка маршрутизатора

  • Создать новый виртуальный порт COM8. Поскольку доступен только один виртуальный COM-порт, мы должны использовать его как для управления трансивером, так и для переключения PTT / CW.
  • Настроить трансивер на COM8
  • Настроить CW на COM8 DTR
  • Настроить PTT на COM8 RTS

Тестирование

  • После нажатия на кнопку Test на линии PTT, трансивер должен переключиться на передачу.
  • После нажатия на кнопку Test на линии CW должен быть слышен тон.

Файлы:

  1. http://msevm.com/2019/microham/urouter.zip
