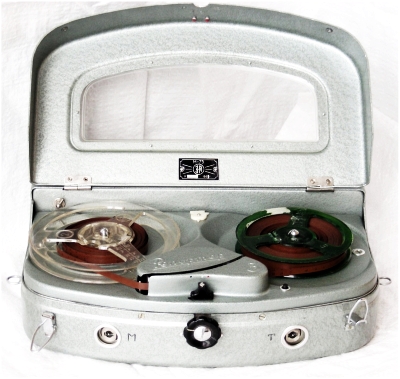

Репортёрский магнитофон "Репортёр-3" (М-75)

Репортёрский магнитофон "Репортёр-3" (М-75) с 1960 года выпускал Горьковский завод имени Г.И.Петровского.

Переносный профессиональный магнитофон ''Репортёр-3'' cобран на полупроводниках и предназначен для однодорожечной записи в репортажных целях. Запись производится микрофоном на заранее размагниченную магнитную ленту типа 6. Прослушивание записи возможно только через внешний усилитель. Имеется обратная перемотка ленты. Питание магнитофона осуществляется от специальных батарей. Скорость записи 19,05 см/сек. Время непрерывной записи при ёмкости катушек 150 метров около 15 минут. Рабочий диапазон частот записи 40...12000 Гц. Относительный уровень шумов и помех -48 дб. КНИ - 3%. Коэффициент детонации 0,6%. Вход и выход магнитофона несимметричный, выходное напряжение ~1 В. Частота генератора подмагничивания 33 кгц. Питание 7,5 В для усилителя и 10 В для двигателя. Габариты магнитофона - 300х230х80 мм. Вес 5 кг. Магнитофон "Репортёр-3" собран в металлическом футляре с пластмассовой или металлической откидной крышкой. Магнитофон помещён в кожух из кожи. На верхней панели располжены подкатушечники, блок головок, на фронтальной части стрелочный индикатор уровня записи и контроля питания (с 1962 года он перемещён). Блок головок помещен в защитный кожух с прорезью для ленты. Под кожухом расположены записывающая и воспроизводящая головки, прижимный ролик, направляющие стойки. В передней части кожуха расположена ручка переключения на запись или воспроизведение (красная и белая точки) и обратную перемотку ленты (синяя точка). На передней стенке магнитофона расположена ручка управления усилителями и питанием магнитофона. На этой же стенке находятся гнёзда для микрофона и внешнего усилителя.

Литература:

  1. Инструкция по эксплуатации.
  2. Инструкция по ремонту.
  3. Описание в справочнике Гладышева
  4. Описание в справочнике
  5. Журнал "Радио" № 8 за 1962 г.
