Радиоконструктор "Рапри УМ-1"

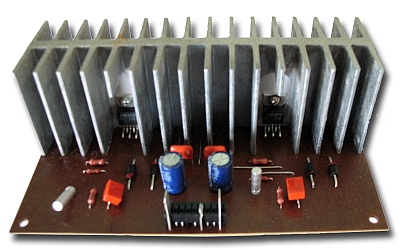

Радиоконструктор "Рапри УМ-1" (Усилитель мощности) выпускался с I-кв 1991 года.

Стереофонический усилитель мощности с номинальной выходной мощностью 2х10 Вт собиран на аналоговых микросхемах типа A2030V. На плате размещены теплоотводящий радиатор с площадью теплоотводящей поверхности 750 см2; радиоэлементы; разъёмы для подключения источника сигнала, питающих напряжений и нагрузок. A2030V - усилитель большой мощности, охваченный отрицательной обратной связью, имеющий защиту от короткого замыкания нагрузки, диапазоном питающих напряжений от +6 В до ±18 В. При максимальном напряжении она способна отдать в нагрузку 4 Ома до 20 Вт. Корпуса микросхем позволяют реализовать установку двух микросхем на общем радиаторе. Минимальная ЭДС источника сигнала 0,7 В. Входное сопротивление 22 кОм. Номинальная (максимальная) выходная мощность на нагрузке 4 Ом и при напряжении источника тока ±15 В - 10 (15) Вт. Полоса воспроизводимых частот - 20...20 000 Гц. Общие искажения 0,05%. Габариты УМ 156х108х52 мм. Цена УМ 30 рублей. УМ поставлялся собранным, для сборки совместно с предусилителем полного усилителя ЗЧ.

Литература:

  1. Описание радиоконструктора "Рапри УМ-1" в Радио № 1 за 1991 год.
  2. Инструкция по сборке и эксплуатации усилителя "Рапри УМ-1".
