Высококачественный усилитель НЧ "Радуга"

Высококачественный усилитель НЧ "Радуга"

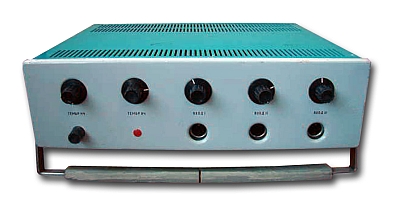

Высококачественный усилитель НЧ "Радуга" с 1971 года выпускал Брянский завод "Элетон".

"Радуга" один из первых отечественных высококачественных усилителей НЧ освоенных в серийном производстве. Он предназначен для усиления сигнала с электрооргана, электрогитары, микрофона, звукоснимателя и других источников речевых и музыкальных программ. В УНЧ возможно микширование и усиление одновременно 3-х сигналов с раздельной регулировкой громкости. Вход 1 рассчитан на подключение электрооргана, Вход 2 звукоснимателей и электрогитар, а Вход 3 для электрогитар и микрофонов.Чувствительность усилителя 100, 60 и 10 мВ. Номинальная мощность 16 Вт при сопротивлении нагрузки 3 Ома, максимальная 25 Вт. Полоса воспроизводимых частот звука 30...15000 Гц при неравномерности АЧХ на краях 1,5 дБ. Коэффициент нелинейных искажений 2 %. Уровень фона -60 дб. Регулировка тембра не менее 18 дБ. Питание от сети. При максимальной мощности усилитель потребляет мощность 50 Вт. Размеры усилителя 340х265х93 мм. Вес 4 кг. Звуковая колонка ЗК-24 состоит из 6 громкоговорителей 4ГД-28. Её номинальная мощность - 24 Вт. Сопротивление на частоте 1000 гц 3 Ома, рабочий диапазон частот по звуковому давлению 60...12500 Гц. Габариты АС 850х495х295 мм, вес 18,5 кг. Усилитель выпускали со звуковой колонкой типа ЗК-24. За время выпуска усилитель претерпел несколько модернизаций электрической схемы.

Литература:

  1. Описание усилителя в журнале Радио № 12 за 1971 год.
  2. Описание в справочнике Н.В.Анисимова.
