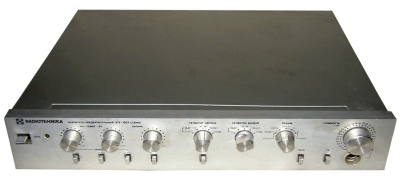

Стереофонический предварительный усилитель "Радиотехника УП-001-стерео"

Стереофонический предварительный усилитель "Радиотехника УП-001-стерео" с 1985 года выпускал Рижский радиозавод им. А.С.Попова.

Предварительный усилитель рассчитан на работу в составе комплекса бытовой звуковоспроизводящей радиоаппаратуры высшего или 1-го класса. Он обеспечивает не только выбор источника НЧ сигнала, с последующей его обработкой и усилением для прослушивания, но и выбор источника для записи на два магнитофона, перезапись с первого на второй и наоборот, оперативный контроль записанного сигнала. Система коммутации позволяет одновременно с усилением сигнала с любого из подключенных источников, записывать его на магнитную ленту. В усилителе имеется плавная и ступенчатая регулировка громкости с отключаемой тонкомпенсацией, раздельная регулировка тембра по высшим и низшим звуковым частотам, регулировка стереобаланса. Основные технические характеристики УП: Номинальное выходное напряжение, при номинальном сопротивлении нагрузки 10 кОм - 1 В. Номинальный диапазон частот - 20...20000 Гц при неравномерности АЧХ ±0,3 дБ. Коэффициент гармоник менее - 0,03%. Потребляемая усилителем мощность 15 Вт. Его габариты 430х358х88 мм. Масса 7,2 кг.

Литература:

  1. Рекламное описание усилителя в журнале Радио № 7 за 1985 год.
  2. Инструкция по эксплуатации усилителя и его схемы.
  3. Описание усилителя и его схемы в справочнике Ю.П.Алексеева.
