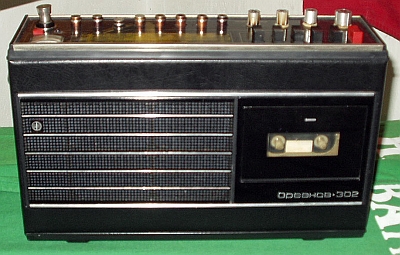

Переносная кассетная магнитола "Ореанда-302"

Переносная кассетная магнитола "Ореанда-302" с 1978 года выпускалась Симферопольским заводом "Фиолент".

Магнитола 3 класса, состоит из радиоприёмника 3 класса и кассетной магнитофонной панели 4 класса. Магнитола собрана на 5 транзисторах, 6 интегральных микросхемах и 7 диодах. Предназначена для приёма с AM в диапазонах ДВ, СВ, KB, с ЧМ в диапазоне УКВ и для магнитной записи на кассеты МК-60 фонограмм со встроенного и выносного микрофонов, своего и другого радиоприёмников, звукоснимателя и магнитофона с последующим воспроизведением. Приём в диапазонах ДВ и СВ осуществляется на магнитную, в диапазонах KB и УКВ на телескопическую антенны. Диапазоны: ДВ - 150...405 кГц; СВ - 525...1605 кГц; КВ-3 - 3,95...7,5 МГц; КВ-2 - 9,4...9,9 МГц; КВ-1 - 11,6...12,1 МГц; УКВ - 65,8...73,0 МГц. ПЧ тракта AM - 465 кГц; ЧМ - 10,7 МГц. Чувствительность на ДВ 400 мкВ/м; СВ 150 мкВ/м; KB 75 мкВ; УКВ 30 мкВ. Избирательность по соседнему каналу в AM - 30 дБ, по зеркальному на ДВ, СВ - 36 дБ; KB - 14 дБ; УКВ - 30 дБ. Максимальная выходная мощность 300 мВт. Полоса воспроизводимых частот в AM 200...3550 Гц, ЧМ 200...7100 Гц. Диапазон частот магнитофона на ЛВ 80...8000 Гц. Питание 6 элементов 373 или сеть. Габариты модели 364х265х99 мм. Масса 5 кг.

Литература:

  1. Описание магнитолы "Ореанда-302" в справочнике Беловых.
