Сенсорный манипулятор для полуавтоматического ключа

В основе микросхема AT42QT1011

Манипулятор имеет несколько необычный вид, оригинальное решение о может быть незаменимым в полевых условиях. Поначалу не очень удобен в работе - надо привыкнуть, есть ограничение оп скорсти, больше 110 знаков отбивать на нем довольно сложно.

Видео ключа в работе:

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

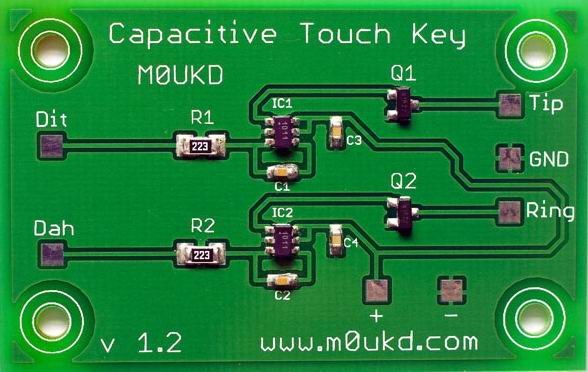

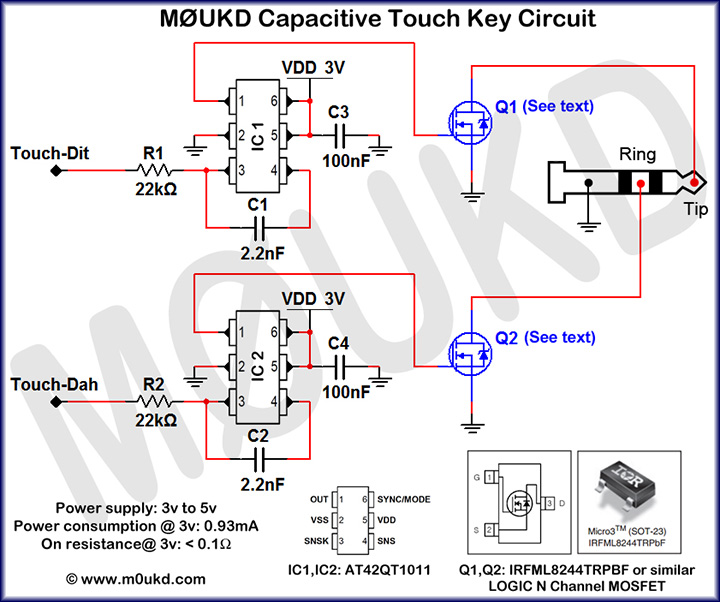

 Аналогичная конструкция от M0UKD

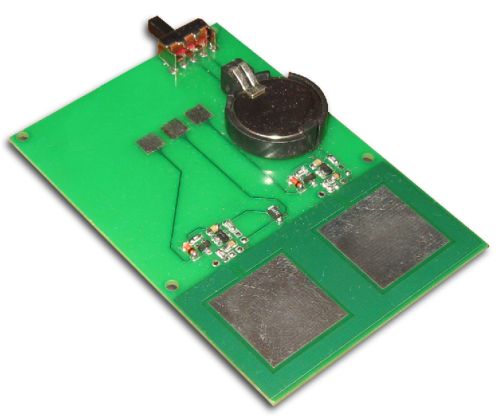

Сенсорный CW манипулятор

Сенсорный CW манипулятор

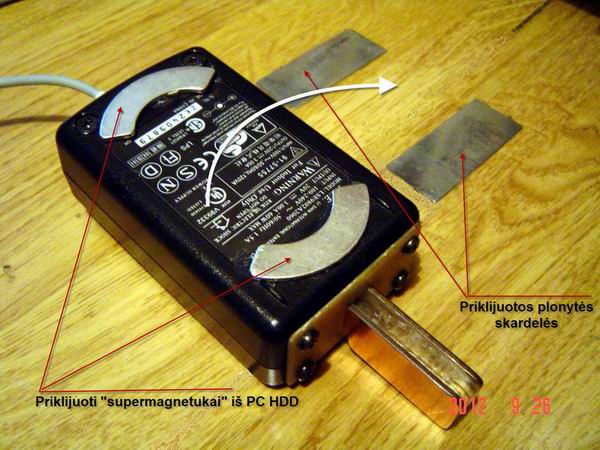

     Так с магнитами можно прикрепить манипулятор к столу.

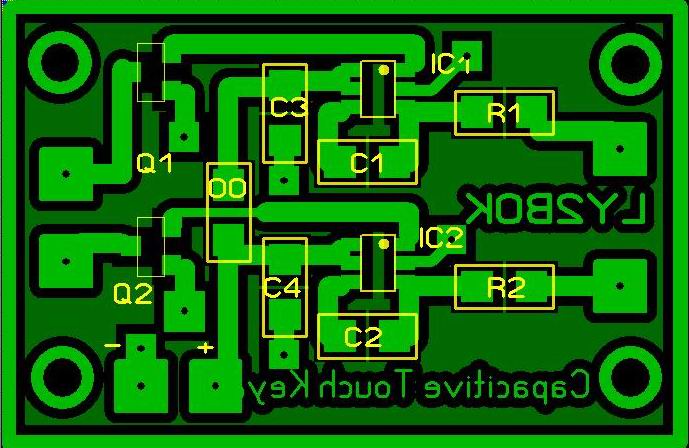

Печатная плата от LY2BOK

Печатная плата от LY2BOK









Nik
Не в сети
Новичок
Регистрация: 12.04.2013
Ответов:

john пишет:

Манипулятор имеет несколько необычный вид, оригинальное решение и может быть незаменимым в полевых условиях. Поначалу не очень удобен в работе - надо привыкнуть, есть ограничение по скорсти, больше 110 знаков отбивать на нем довольно сложно.

Более простой БЕСКОНТАКТНЫЙ ключ с оптическим управлением описан в журнале Радиолюбитель. КВ и УКВ. – 1996. – № 1. – С. 23–26. Там скорость много выше можно получить и переучиваться не надо.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Nik пишет:

Более простой БЕСКОНТАКТНЫЙ ключ с оптическим управлением описан в журнале Радиолюбитель. КВ и УКВ. – 1996. – № 1. – С. 23–26. Там скорость много выше можно получить и переучиваться не надо.

Да, согласен, на оптике скорость по выше будет, но на счет переучиваться не соглашусь, при переходе с "весла" на "весло" и то привыкать надо Winking

ЗЫ. Была мысль сделать ключик используя светодиоды из оптопар страых мышек (там плоские такие фотодиоды), разместив их по бокам жесткозакрепленного "весла" нужной толщины, но пока как-то конструкция в голове еще не сложилась, в смысле засветки этих фотодиодов. И, кстати, засветку ИК-светодиодами можно сделать.





Nik
Не в сети
Новичок
Регистрация: 12.04.2013
Ответов:

john пишет:

Да, согласен, на оптике скорость по выше будет, но на счет переучиваться не соглашусь, при переходе с "весла" на "весло" и то привыкать надо Winking

ЗЫ. Была мысль сделать ключик используя светодиоды из оптопар страых мышек (там плоские такие фотодиоды), разместив их по бокам жесткозакрепленного "весла" нужной толщины, но пока как-то конструкция в голове еще не сложилась, в смысле засветки этих фотодиодов. И, кстати, засветку ИК-светодиодами можно сделать.

Переучиваться не потребуется, если умеете работать на обычном автоматическом ключе. В той статье сверху лампочка (или светодиоды), внизу два фотодиода соответственно. Палец оператора посередине. Пока свет попадает на фотодиоды, сигналов нет. Если отклонить палец влево - перекрывается световой поток, идут тире, если отклонить вправо - точки. Так что на палец никакой нагрузки нет, скорость можно выше 250 знаков получить. Большой плюс, что не нужно никаких подвижных деталей и регулировок, просто коробочка с дыркой для пальца.
