Магнитофоны-приставки "Нота-202-стерео", "Нота-203-стерео" и "Нота-203-1-стерео"

Магнитофоны-приставки "Нота-202-стерео", "Нота-203-стерео" и "Нота-203-1-стерео" с 1976, 1977 и 1979 года выпускал Новосибирский ЭМЗ.

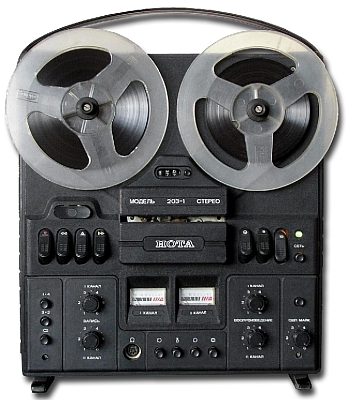

Аппараты имеют общий внешний вид, собраны по сходной схеме и отличаются: МП ''Нота-202C'' не имеет СШП ''Маяк''. Гнездо головных телефонов расположено в месте, где у моделей 203 и 203-1 находится регулятор порога шумоподавителя и кнопка включения. Селектор входов, под индикаторами, сдвинут чуть влево, чтобы располагаться по центру. МП "Нота-203" и "Нота-203-1" собраны по одной схеме, а отличаются тем, что ''Нота-203'' не имеет автостопа. Автостоп в ''Ноте-203-1'' механический, основан на контроле натяжения ленты с подающей катушки. Параметры всех моделей однотипны. МП ''Нота-202-С'' предназначен для записи звука на магнитную ленту типа А4409-46Б с последующим воспроизведением через УКУ. Уровень записи и воспроизведения раздельно контролируется стрелочными индикаторами. Скорости 19,05 см/с и 9,53 см/с. Диапазон частот на ЛВ: при скорости 19,05 см/сек 40...18000 Гц, 9,53 см/с 40...14000 Гц. Потребляемая мощность 50 Вт. Масса 11 кг.

Литература:

  1. Описание Ноты-202/203С.
  2. Электрическая схема Ноты-202С.
  3. Нота-203С в справочнике БАМЗ.
  4. Инструкция Ноты-203-1С.
