в интернете просмотрел -  нет  инфомации   , по какой схеме ,на каких радиодеталях и лампах делал Макс Клаузен самодельный передатчик ,какое было питание радиопередатчика  и мощность.....

просьба подсказать - где найти об этом информацию.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

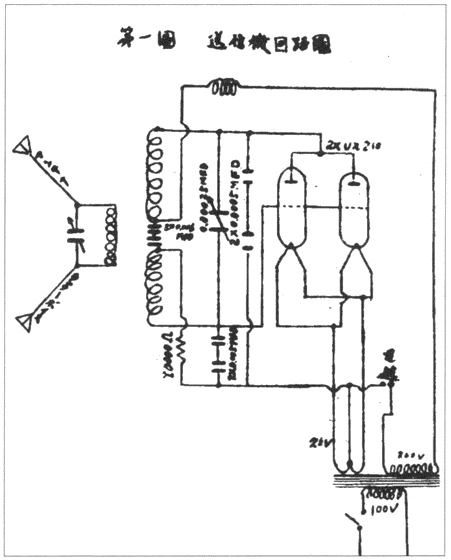

На просторах инета встречалась вот эта схема:

не знаю на сколько она соответвует действительности, но вроде как встречалась в какой-то книжке о шпионах и где-то в журнале. Ну и на схеме написано, что использовалось два американских триода UX210, по времени выауска вроде совпадает. Могли ли их делать в Японии - не знаю, но возможно какие-то аналоги делались.

6П3С
Аватар пользователя 6П3С
Не в сети
Участник
Регистрация: 16.03.2017
Ответов:

john пишет:

На просторах инета встречалась вот эта схема:

не знаю на сколько она соответвует действительности, но вроде как встречалась в какой-то книжке о шпионах и где-то в журнале. Ну и на схеме написано, что использовалось два американских триода UX210, по времени выауска вроде совпадает. Могли ли их делать в Японии - не знаю, но возможно какие-то аналоги делались.

схема похожа на - радиохулиганскую ШАРМАНКУ 60-70 ГОДОВ !

лампы UX210 по характеристике мощностью 1.5 ватта при Umax 450v . https://www.radiomuseum.org/tubes/tube_ux210.html

такой мощностью из  Токио в СССР  гнать секретную инфу что-то мало вероятно.

притом питание у радиолам сего трансмиттера переменным напряжением - на схеме  800 вольт  ! ! !

какая может быть стабильность частоты при передаче и ещё  куча гормошек !!!

диапазон передач какой ?

нет инфы про антенну ... наружную сразу засекут ...

из сего вывод - всё брехня...

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:


6П3С пишет:

такой мощностью из  Токио в СССР  гнать секретную инфу что-то мало вероятно.

Я думаю что не было необходимости передавать напрямую в СССР, скорее всего было досататочно чтобы сигнал приняли в посольстве или где-то рядом, а уже потом переправили на большую землю.

6П3С пишет:

притом питание у радиолам сего трансмиттера переменным напряжением - на схеме  800 вольт  ! ! !

Не думаю что переменкой, там что-то непонятное на левом выводе всоковольтной обмотки, ну которая с общим проводом соединяется.

6П3С пишет:

какая может быть стабильность частоты при передаче и ещё  куча гормошек !!!

Да нормальная стабильность. Как бывший радиохулиган говорю Happy Время передачи невелико, дотаточная стабильность частоты обеспечивалась большой добротностью катушек. Гармоники в любом случае будут, но там на выходе колебательный контур точно настроен на частоту передачи, ну и габариты антенны, полагаю, вполне соответвовали выбранной частоте

6П3С пишет:

диапазон передач какой ?

нет инфы про антенну ... наружную сразу засекут ...

из сего вывод - всё брехня...

Про диапазон и антенну информации не нашел. Не знаю, но полагаю что короткие волны, тогда размеры антены не так уж и велики, и четвертьволновый вибратор вполне можно было бы разместить в помещении. И, кстати, если устройство могло давать 3-4 ватта, то учитыва то, что передача велась телеграфом, принимать такой передатчик можно было на довольно серьезном удалении. И вот еще информация к размышлению, у меня "лисы" для спортивной радиопеленгации, выходная мощность примерно 0,1 Вт, диапазон - 80 метров (3,5МГц, это самое начала КВ) в качестве антенны - кусок провода длиной около полутора метров, при этом дальность уверенного приема примерно 300 метров. На полноразмерную антенну думаю на несколько километров слышно будет. Ну и как любитель QRP QSO могу сказать что с мощностью в 2-3 Вт, с хорошей антенной - сотни километров не проблема.
