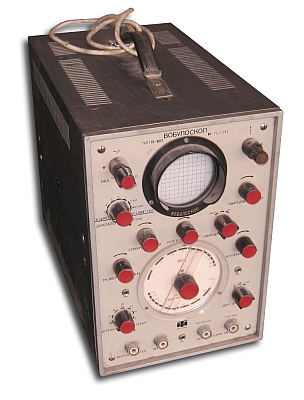

Телевизионный вобулоскоп TR-0813

Телевизионный вобулоскоп TR-0813 предназначен для ремонта и настройки телевизоров. Он позволяет корректировать частотные характеристики УВЧ, УПЧ каналов изображения и звука, настраивать ограничители и частотные детекторы каналов звука, корректировать частотную характеристику видеоусилителей, настраивать генераторы разверток и каскады синхронизации, проверять форму напряжения в диапазоне частот 20...300 кГц.

Основные технические характеристики:

  • Диапазон рабочих частот: 1...240 МГц (перекрывается двумя поддиапазонами: 1...100 и 160.. 240 МГц).
  • Девиация частоты: 0,5... 15 МГц+5% (регулируется плавно).
  • Сигнал частоты модуляции: синусоидальный с частотой 50 Гц.
  • Выходное напряжение на нагрузке 75 Ом в диапазоне частот 1... 100 МГц: не менее 50 мВ, в диапазоне 160...240 МГц:  не менее 100 мВ.
  • Регулировка выходного напряжения: плавная (с помощью аттенюатора), в пределах 0...65 дБ.
  • Выход прибора: несимметричный, выходное сопротивление: 75 Ом.
  • Маркерное устройство выдает метки через каждые 1 МГц до частоты 200 МГц, возможна выдача их через каждые 10 МГц во всем диапазоне рабочих частот.
  • Минимальное соотношение сигнал/шум при минимальной амплитуде маркерной метки 50 мВ составляет 6 дБ.
  • Чувствительность усилителя вертикального отклонения луча: не хуже 50 мВ/см (регулируется ступенчато и плавно).
  • Входное сопротивление входного делителя: 1 МОм, входная емкость: 50 пФ.
  • Максимальная амплитуда входного сигнала: не более 500 В.
  • Диапазон частот генератора развертки: 20 Гц...50 кГц (регулируется плавно и ступенчато).
  • Синхронизация генератора развертки: внутренняя.
  • Питание прибора осуществляется от сети напряжением 110, 127 или 220 В частотой 50 Гц.
