Стационарный катушечный магнитофон "МАГ-8М-II"

Стационарный катушечный магнитофон "МАГ-8М-II" с начала 1953 года выпускал Горьковский завод имени Г. Петровского.

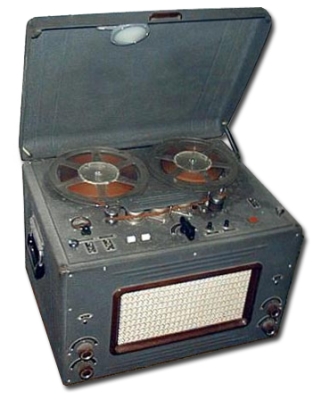

Магнитофон ''МАГ-8М-II'' (М2) предназначен для записи или проигрывания однодорожечных фонограмм на скорости 19,05 см/сек. Объём катушек 500 м (лента может располагаться и на сердечниках). Продолжительность записи 43 минуты. Есть функция двусторонней ускоренной перемотки. Применены раздельные усилители записи и воспроизведения, позволяя контролировать будущую запись в процессе ее проведения. Рабочий диапазон частот 50...10000 Гц. Относительный уровень шумов -35 дБ. Чувствительность с микрофона 0,5 мВ, звукоснимателя 200 мВ, радиосети 10 В. Номинальная выходная мощность 2,5 Вт. Коэффициент детонации 0,6%. Потребляемая мощность 250 Вт. Габариты магнитофона 300х535х440 мм, масса 52 кг. Магнитофон собран в металлическом футляре с поднимающейся крышкой. На передней стенке аппарата расположены отражательная доска с громкоговорителями, индикаторные лампочки, регуляторы громкости, тембра, уровня записи, переключатель входа. На правой боковой стенке помещены гнёзда входа и выхода. Сзади находятся гнёзда внешнего усилителя и предохранитель. Под крышкой находится плата ЛПМ на которой находятся катушки с лентой, магнитные головки, ведущий вал, прижимной и направляющий ролик, направляющие стойки, переключатель рода работ, стрелочный индикатор уровня записи, кнопка ускоренной перемотки ленты вперед, кнопка для включения режима записи, общий выключатель сети, выключатель громкоговорителей и переключатель контроля входа и выхода.

Литература:

  1. Инструкция по эксплуатации магнитофона "МАГ-8М-II".
  2. Описание магнитофона в справочнике МРБ № 745
  3. Описание магнитофона в справочнике "Магнитофоны".
