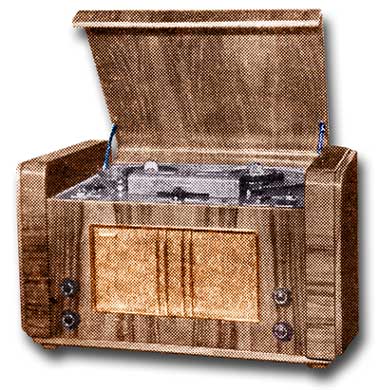

Сетевой катушечный магнитофон "МАГ-8"

Сетевой катушечный магнитофон "МАГ-8" с 1950 года выпускал Московский завод "Гостеасвет".

Полустудийный катушечный магнитофон ''МАГ-8'' создан на основе серийного магнитофона ''МАГ-3''. Магнитофон ''МАГ-8'' имеет три скорости протяжки магнитной ленты; 76, 38 и 19 см/с. Он предназначен для записи и проигрывания уже заранее записанных однодорожечных программ звука. Магнитная лента применяется типа ''1'', наматанная на специальных сердечниках. Полный сердечник содержит 500 метров ленты. Время записи или воспроизведения соответственно; 10, 21 и 42 минуты. В магнитофоне используются раздельные усилители записи и воспроизведения, что позволяет контролировать качество фонограмм непосредственно во время записи. В электрической схеме магнитофона применены семь радиоламп. В АС установлены два громкоговорителя типа 3ГД-2. Рабочий диапазон записываемых или воспроизводимых частот на большей скорости - 40...12000 Гц на средней - 50...7000 Гц и на меньшей - 60...4000 Гц. Усилитель магнитофона имеет номинальную выходную мощность 3 Вт, максимальную 7 Вт. Коэффициент нелинейных искажений тракта записи 3%, тракта воспроизведения при номинальной выходной мощности 5%. В лентопротяжном механизме применены 3 асинхронных конденсаторных электродвигателя. Питание магнитофона осуществляется от электрической сети. Потребляемая мощность при записи 250 Вт, при воспроизведении 280 Вт. Футляр магнитофона изготовлен из дерева с иммитацией ценных пород, полирован. Масса магнитофона 50,5 кг. Магнитофон ''МАГ-8'' выпускался заводом до начала 1955 года, а ещё в 1952 году его производство было передано и на Горьковский завод им. Петровского, где после модернизации он выпускался в железном корпусе, под наименованием ''МАГ-8М''.

Литература:

  1. Электрические схемы магнитофона в брошюре МРБ 745
