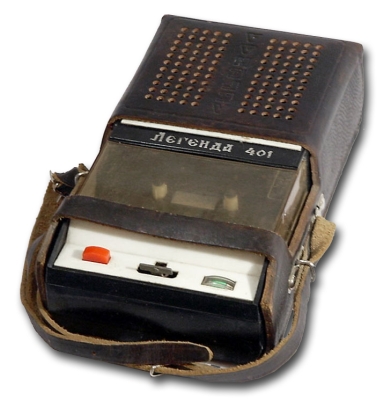

Портативный кассетный магнитофон "Легенда-401"

Портативный кассетный магнитофон "Легенда-401" с 1972 года выпускал Арзамасский приборостроительный завод имени 50-летия СССР.

Магнитофон является одной из модификаций магнитофона ''Спутник-401'', поэтому размещение его узлов, органов управления, индикации, элементов питания одинаково, но имеются и некоторые отличия: так на верхнем полукорпусе закреплен металлический или пластмассовый декоративный шильд прикрывающий громкоговоритель 0,5ГД-21, крышка кассетного отсека выполнена из прозрачного полистирола, магнитофон размещён в кожаном чехле с ремнем и комплектуется микрофоном типа МД-64А с кнопкой ДУ при автономном питании, тоесть магнитофон можно использовать как репортерский. Кинематическая схема ЛПМ и схема магнитофона аналогичны магнитофону ''Спутник-401''. В магнитофоне имеется возможность установки радиокассеты, представляющюю собой однодиапазонный приёмник собранный по схеме прямого усиления или по супергетеродинной (схема внизу). Магнитофон ''Легенда-401'' практически без изменений выпускался до 1980 года. Магнитофоны подобного типа созданы на основе магнитофона ''Десна'' 1969 года выпуска, который был создан на основе кассетных магнитофонов иностранных фирм.

Литература:

  1. Инструкция по эксплуатации магнитофона "Легенда-401".
  2. Инструкция по эксплуатации радиокассеты без схемы.
  3. Описание и схемы магнитофона в справочнике Анисимова.
  4. Описание и схемы магнитофона в справочнике ТРЗ.
