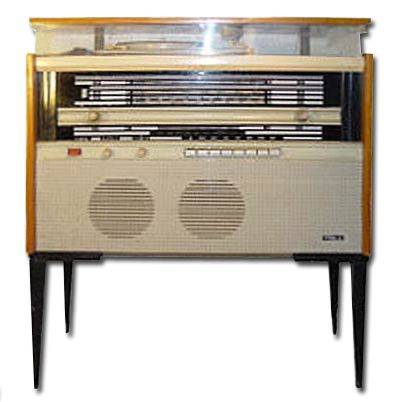

Радиола "Урал-2"

Радиола "Урал-2" выпускалась Сарапульским заводом им.Орджоникидзе с 1965 года.

Радиола “Урал-2” выпускалась по схеме радиолы “Ригонда-моно” и отличалась от последней только внешним оформлением и акустической системой.

В радиоле использовано электропроигрывающее устройство III ЭПУ-20, 3-127 В, акустическая система состоит из четырех громкоговорителей: двух фронтальных - 2ГД-19 (резонансные частоты 80 и 100 гц) и двух боковых - 1ГД-19, включенных через конденсатор 1 мкФ. Радиола “Урал-1" выполнена в напольном и настольном варианте.

Все характеристики радиолы аналогичны соответствующим характеристикам радиол “Ригонда-моно” и “Ригонда-стерео”.

Конструкция

Приемник радиолы состоит из четырех функциональных блоков: УКВ, КСДВ-ПЧ, УНЧ и питания. В блоках УКВ, КСДВ-ПЧ и УНЧ применен печатный монтаж. Все функциональные блоки установлены на металлическом шасси. Верньерная система собрана на рефлекторе.

Радиола "Урал-2" до второй половины 1966 года была идентична радиоле "Урал-1" и отличалась от нее только внешним оформлением.

Со второй половины 1966 года, Радиола ''Урал-2'' имеет несколько другую схему.

Литература:

  1. Новоселов Л.Е., Шапиро О.Л. Радиолы, магниторадиолы и магнитолы высшего и первого классов выпуска 1966-1969 гг. Л.: "Энергия", 1971. - С.122-125.
  2. Левитин А. Справочник по радиовещательным приемникам. 2-е из. - М.: "Энергия", 1967. - С.247-250.
  3. Пониманский В., Смоляр М. Радиола "Ригонда". - Радио", 1966. - N.1. - С.36-38.
  4. Принципиальная схема радиолы "Урал-2" (после VII 1966 г.)
  5. Инструкция по эксплуатации.
