Радиоприемник "ЭКЛ-34"

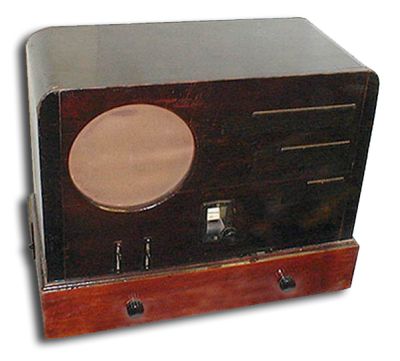

Радиоприёмник "ЭКЛ-34" выпускался Ленинградским заводом имени Козицкого с 1934 года.

Приемник ЭКЛ-34 имеет схему прямого усиления. Первая ступень, работающая на лампе СО-124, является усилителем высокой частоты, вторая ступень - на лампе СО-124 - детектором, третья ступень - на лампе СО-118 - усилителем звуковой частоты и четвертая - на лампе УО-104 - является выходным усилителем. Выпрямитель работает на лампе ВО-116.

Схема приемника дает возможность подключения звукоснимателя для воспроизведения граммофонной записи и конвертера для приема коротких волн.

Приемник конструктивно состоит из двух частей: деревянного шасси и съемного верха. На верхней стороне шасси расположены все основные детали: катушки, лампы, блок конденсаторов. Монтаж и остальные детали находятся под шасси, которое для экранировки покрыто жестью. Нижняя часть шасси закрывается деревянным дном.

В верхней съемной части помещается только динамический громкоговоритель. Верхняя часть ставится на шасси и прикрепляется к нему винтами с фасонными головками. Для доступа к лампам в задней стенке верхней части приемника сделана дверца. Задняя дверца действует на блокировку безопасности (цепь питания разрывается при открывании дверцы).

Ручки управления сосредоточены главным образом на передней стороне ящика; там находятся: ручка настройки с двумя коррекциями, ручка обратной связи и ручка регулировки чувствительности. Выключатель питания помещен на боковой стенке основания.

На задней стороне приемника находятся клеммы "антенна-земля", гнезда для звукоснимателя и гнездо высокого напряжения для конвертера. В верхней части приемника имеется дополнительная дверца для облегчения доступа к лампам УО-104 и СО-118.

Размеры радиоприемника 520 х 420 х 260 мм. Масса 12 кг.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 400 кГц (2000 - 750 м);
  2. Средние волны: 400 - 1200 кГц (750 - 250 м).

Основные технические данные

Выходная мощность 0,8 Вт на сопротивлении, эквивалентном сопротивлению динамика равному 10 Ом.

Чувствительность при выходной мощности 0,1 Вт. ДВ - 1500-2000 мкВ при минимальной обратной связи и 150-300 мкВ при максимальной; СВ - 600-2500 мкВ при минимальной и 80-160 мкВ при максимальной обратной связи.

Избирательность: среднее ослабление сигнала при расстройке на +-10 кГц порядка 5 при минимальной обратной связи и порядка 50 при максимальной.

Принципиальная схема

Усиление высокой частоты

В приемнике имеются три настраивающихся контура высокой частоты; два из них образуют полосовой фильтр в цепи сетки первой лампы СО-124, третий контур находится в аноде этой же лампы. Каждый контур состоит из катушки, имеющей средневолновую (L1, L3 и L5) и длинноволновую (L2, L4 и L6) секции, и переменного конденсатора. В анодном контуре последовательно с конденсатором настройки включен конденсатор С9 для предохранения от замыкания высокого напряжения.

Переход с одного диапазона волн на другой осуществляется путем замыкания накоротко длинноволновых секций катушек при помощи переключателей S1, S2, S3.

Связь с антенной емкостная через конденсатор С1.Регулировка чувствительности осуществляется путем изменения сопротивления R1. При наибольшем усилении потенциометр R1 разрывается.

Детекторная лампа СО-124 связана с анодным контуром через гридлик С13, R8. Напряжение обратной связи подается из анодной цепи детекторной лампы через катушки связи L7 и L8 на анодный контур высокой частоты. Регулировка величины обратной связи осуществляется при помощи потенциометра R7, шунтирующего катушку обратной связи.

В анодной цепи детекторной лампы находятся фильтр высокой частоты L9-C17 и нагрузка для звуковых частот R13.

Усилитель звуковой частоты

Усилитель звуковой частоты на лампе СО-118 работает по реостатной схеме с нагрузкой R18 в аноде. Напряжение звуковой частоты с детекторного каскада подается на сетку лампы СО-118 через переходной конденсатор С17 и комбинацию из R14 и С18, служащих для коррекции частотной характеристики приемника.

Выходной усилитель - на лампе УО-104 - имеет трансформатор T1 в анодной цепи и нагружен на динамический громкоговоритель.

Выпрямитель

Выпрямитель на лампе 2В-400 (ВО-116) работает по двухполупериодной схеме. Выпрямитель имеет два фильтра питания; первый состоит из конденсатора С24 (общего для обоих фильтров) и индуктивности катушки подмагничивания громкоговорителя.

Через первый фильтр питаются оба каскада звуковой частоты и экранные цепи первых каскадов. Через второй фильтр питаются анодные цепи первых двух ламп. Фильтр состоит из дросселя L10 и конденсаторов С23 и C24. Смещение на лампы усилителя звуковых частот подается со специального делителя R20 и R21. С него же подается смещение и на детекторную лампу при работе приемника от звукоснимателя.

Силовые трансформаторы приемника Т2 выпускались в двух вариантах с разными данными и разным включением первичной обмотки.

На схеме указаны оба варианта (более старый тип приведен отдельно).

Детали

Выходной трансформатор: Железо Евтеева, пакет 20 мм. Первичная обмотка имеет 1200 витков провода ПЭ 0,15. Вторичная обмотка имеет 80 витков провода ПЭ 0,55.

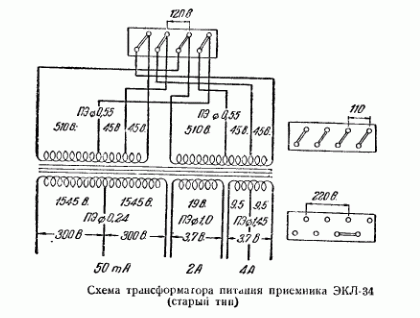

Силовой трансформатор: Железо Ш-25, сечение керна 7,5 см2, 85 пластин. Данные обмоток и схема приведены на рисунке.

Новый тип - железо Г-23 - 110 пластин, сечение керна 8 см2. Данные обмоток и схема приведены на рисунке:

Дроссель фильтра: Железо Евтеева; толщина набора 20 мм; обмотка - 22000 витков из провода ПЭ 0,1.

Динамический громкоговоритель: Катушка подмагничивания 28300 витков из провода ПЭ 0,18. Сопротивление катушки подмагничивания 2000 Ом. Звуковая катушка 112 витков из провода ПЭ 0,2. Сопротивление звуковой катушки 10 Ом.

Контурные катушки.

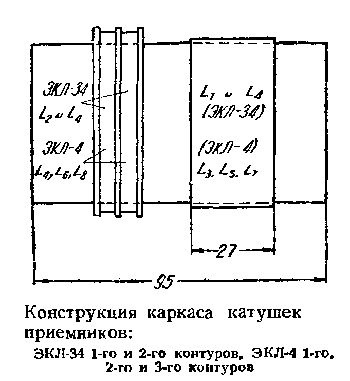

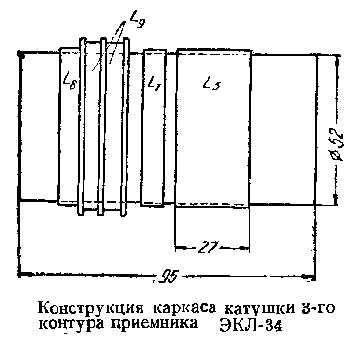

В приемнике 3 отдельных катушки. Все катушки экранированы. Конструкция каркасов катушек и расположение обмоток дано на рисунках.

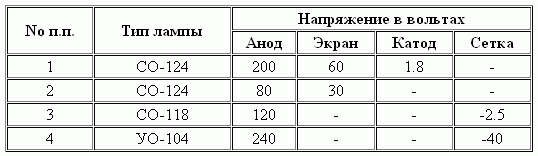

 Режим ламп приемника

Режим ламп приемника

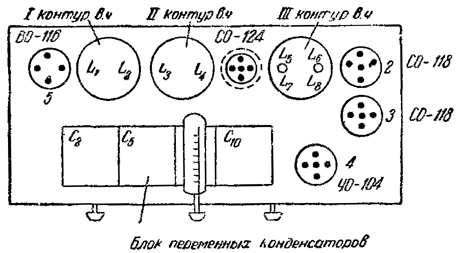

Расположение ламп и деталей на шасси приемника "ЭКЛ-34"

 Расположение ламп и деталей на шасси приемника "ЭКЛ-34"



Литература:

  1. Е.А. Левитин, Ш.И. Гиршгорн, В.Н. Кракау, В.П. Певцов "Радиовещательные радиоприемники". Справочник. Москва: "Коиз", 1949
  2. Принципиальная схема радиоприемника ЭКЛ-34
  3. Описание в справочнике Р.М.Малинина
  4. Инструкция по эксплуатации радиоприемника ЭКЛ-34
