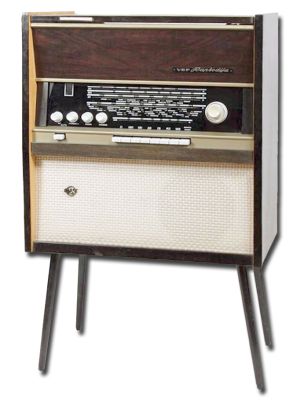

Радиола "ВЭФ-Рапсодия"

Всеволновая ламповая радиола первого класса "ВЭФ-Рапсодия" выпускалась Рижским государственным электротехническим заводом ВЭФ с 1965 года.

Радиола "ВЭФ-Рапсодия" имеет принципиальную схему, аналогичную схеме радиолы "Ригонда-моно", за исключением незначительных изменений в номиналах элементов в блоках КСДВ-ПЧ и питания. Радиола отличается от радиолы “Ригонда-моно” внешним оформлением и акустической системой. В радиоле “ВЭФ-Рапсодия” применен электропроигрыватель II ЭПУ-40, 4(3) - 127 В. Акустическая система радиолы состоит из одного громкоговорителя 4ГД-4. Радиола “ВЭФ-Радио” выполнена в напольном футляре.

Напряжения и сопротивления основных цепей радиолы "ВЭФ-Рапсодия" несколько отличаются от режимов радиолы “Ригонда-моно”. Все остальные характеристики радиолы не отличаются от соответствующих характеристик радиол “Ригонда-моно” и “Ригонда-стерео”.

Конструкция:

Приемник радиолы состоит из четырех функциональных блоков: УКВ, КСДВ-ПЧ, УНЧ и питания. В блоках УКВ, КСДВ-ПЧ и УНЧ применен печатный монтаж. Все функциональные блоки установлены на металлическом шасси. Верньерная система собрана на рефлекторе.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь для УКВ диапазона на лампе 6Н3П
  2. Первый УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Второй УПЧ для, УКВ диапазона и первый УПЧ для остальных диапазонов на лампе 6К4П.
  4. Третий УПЧ для УКВ диапазона и второй УПЧ для остальных диапазонов на лампе 6К4П.
  5. Комбинированный детектор для всех диапазонов на лампе 6Х2П.
  6. Предварительный двухкаскадный УНЧ на лампе 6Н2П.
  7. Оконечный усилитель мощности на лампе 6П14П.
  8. Оптический индикатор настройки на лампе 6Е1П.
  9. Выпрямитель селеновый типа АВС-120-270.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-408 кГц (2000 - 735,3 м);
  2. Средние волны - СВ: 525 - 1606 кГц (571,4 - 186,9 м);
  3. Короткие волны - КВ-I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны - КВ-II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ - 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 6,5 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность приемника радиолы с внешней антенны в диапазонах СВ и ДВ 20 -30 мкВ в диапазонах КВI и KBII - 40- 60 мкВ (при отношении полезного сигнала к шуму 20 дБ), в диапазоне УКВ - 2-5 мкВ (при отношении полезного сигнала к шуму 26 дБ), с внутренней магнитной антенны в диапазонах ДВ и СВ - 0,6 - 1,2 мВ/м, в фиксированном положении “местный прием” в диапазонах ДВ и СВ - 0,4-0,8 мВ. Чувствительность измерялась при выходной мощности 50 мВт.
  • Чувствительность с гнезд звукоснимателя при номинальной выходной мощности - 0,15-0,23 В.
  • Избирательность по соседнему каналу в диапазонах длинных и средних волн - 60-65 дБ.
  • Усредненная крутизна скатов резонансной характеристики в диапазоне УКВ - 0,25-0,35 дБ/кГц, ширина полосы пропускания при ослаблении на 6 дБ - 130-160 кГц.
  • Избирательность по зеркальному каналу в диапазонах: ДВ - 60-66 дБ, СВ - 40-46 дБ, КВ-I, KB-II - 18-20 дБ, УКВ - 26-28 дБ.
  • Автоматическая регулировка усиления обеспечивает изменение сигнала на выходе радиолы не более 12 дБ при изменений сигнала на входе на 40 дБ.
  • Частотная характеристика. Диапазон воспроизводимых частот 60 - 15000 Гц. Полоса пропускания всего тракта в диапазонах длинных, средних и коротких волн - 60 - 7000 Гц, в диапазоне УКВ - 60 - 13000 Гц, при проигрывании грампластинок - 60 - 12000 Гц.
  • Номинальная выходная электрическая мощность усилителя НЧ - 2 Вт, максимальная неискаженная - 3,5 Вт.
  • Регулировка тембра плавная, раздельная для низших и высших звуковых частот, в пределах 14-18 дБ.
  • Уровень фона со входа усилителя НЧ - 56-60 дБ. Мощность, потребляемая радиолой от сети при приеме радиовещательных станций, не превышает 55 Вт, а при воспроизведении грамзаписи - 65 Вт.

Питание:

Радиола питается от сети переменного тока с напряжением 127 или 220 В. Потребляемая от сети мощность при радиоприеме 75 Вт, при воспроизведении грамзаписи 85 Вт.

Электрическая схема

Схема радиолы "ВЭФ-Рапсодия" практически не имеет принципиальных отличий от схемы радиолы "Ригонда-моно".

Детали:

Трансформатор выходной: тип сердечника - Ш20х20 сталь Э41 лист. 0,35 мм, 1-2 - 650 витков ПЭЛ 0,15, сопротивление обмотки по постоянному току - 60 Ом, 2-3 - 2250 витков ПЭЛ 0,15, сопротивление обмотки по постоянному току - 230 Ом, 4-5 - 120 витков ПЭЛ 0,55, сопротивление обмотки по постоянному току - 0, 95 Ом.

Трансформатор силовой: 1-3 - 160 витков ПЭЛ 0,47, сопротивление обмотки постоянному току - 2 Ом, 2-3 - 435 витков ПЭЛ 0,35, сопротивление обмотки постоянному току - 10,5 Ом, 4-5 - 435 витков ПЭЛ 0,35, сопротивление обмотки постоянному току - 11,5 Ом, 7-8 - 1200 витков ПЭЛ 0,23, сопротивление обмотки постоянному току - 88 Ом, 9-10 - 34 витков ПЭЛ 0,8, сопротивление обмотки постоянному току - 0,24 Ом, 11-12 - 16 витков ПЭЛ 0,51, сопротивление обмотки постоянному току - 0,3 Ом, 12-13 - 16 витков ПЭЛ 0,51, сопротивление обмотки постоянному току - 0,3 Ом.

Громкоговорители: Гр1, Гр2 - 4ГД-28 - 50 витков ПЭЛ 0,12, сопротивление обмотки постоянному току - 4,3 Ом, Гр3, Гр4 - 1ГД-28 - 58 витков ПЭЛ 0,09, сопротивление обмотки постоянному току - 6,2 Ом.

Электродвигатель: ЭД - 1800х2 витков ПЭВ-2 0,18, сопротивление обмотки постоянному току 130 Ом.



Литература:

  1. Инструкция по эксплуатации и электрическая схема радиолы "ВЭФ-Рапсодия"
  2. Новоселов Л.Е., Шапиро О.Л. Радиолы, магниторадиолы и магнитолы высшего и первого классов выпуска 1966-1969 гг. Л.: "Энергия", 1971. - С.122-125.
  3. Левитин А. Справочник по радиовещательным приемникам. 2-е из. - М.: "Энергия", 1967. - С.247-250.
  4. Пониманский В., Смоляр М. Радиола "Ригонда". - Радио", 1966. - N.1. - С.36-38.
  5. Скан обложки с инструкции и паспорт на радиолу "ВЭФ-Рапсодия"
