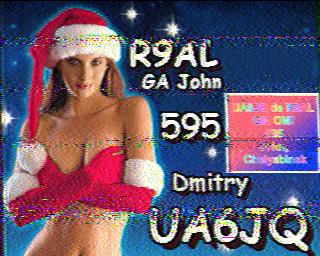

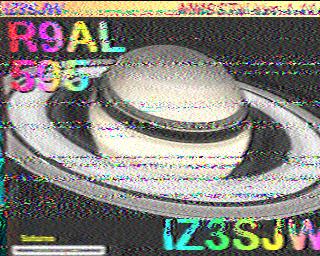

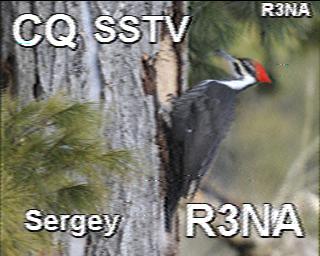

SSTV (slow-scan television) можно назвать цветным факсом, т.к. фактически передается статическое цветное или черно-белое изображение. Для передачи SSTV применяется частотная модуляция, где каждое значение яркости имеет различную звуковую частоту. Для передачи цветного изображения модулируются значения сигналов RGB. Обычно для передачи сигналов SSTV используют режим SSB (однополосная модуляция). Качество принимаемого изображения зависит от уровня сигнала и помех.

SSTV широко применялось в освоении космического пространства, т.к. позволяло передавать изображения на значительные расстояния.

Частоты для работы SSTV для коротковолновых диапазонов:

  • 3.730 МГц (3.845 МГц, 3.857 МГц),
  • 7.040 МГц (7.171 МГц),
  • 14.230 МГц,
  • 21.340 МГц,
  • 28.680 МГц,
  • 145.500 МГц.

Есть целый ряд различных режимов передачи данных SSTV, но наиболее распространенными из них являются Martin M1 (популярный в Европе) и Scottie S1 (используется в основном в США). Первый из них для передачи изображения занимает 114 секунды, второй – 110 секунд. Некоторые черно-белые режимы используют всего 8 секунд для передачи изображения. Набирает популярность режим Scottie S2 (240 строк). Формат принимаемой картинки в этом режиме составляет 320?240 точек, время загрузки одного кадра 71 секунда.

Для приема SSTV существует достаточно много программ, например MixW, Multipsk, MMSSTV и другие.

Для передачи SSTV выходной сигнал от звуковой карты компьютера подключается к микрофонному входу трансивера в режиме SSB. Не включайте речевой компрессор (процессор), он искажает сигнал! При работе в режиме VOX (включение передачи от сигнала микрофона) нет необходимости в дополнительном интерфейсе. Также помните, что передача SSTV – тяжелый режим для передатчика. Не перегружайте его, убавьте выходную мощность.
