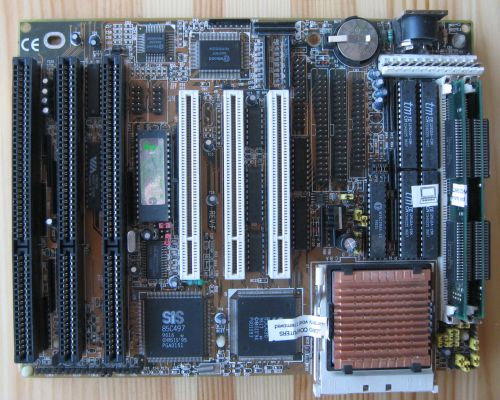

Материнская плата Zida/Tomato 4DPS.

Системная плата для персонального компьютера на базе процессора Intel 486SX/DX/DX2/DX4 или аналогов AMD и Cyrix. Выпускалась в 1995 г.

ZIF-сокет типа Socket 3, тактовые частоты 25 — 50 МГц (процессоры до 133 МГц), питание 3,3 В или 5 В. 2 слота для модулей памяти SIMM 72-pin.

Внешний кэш 256 кБ (4 чипа статической памяти типа 61512, 64k x 8 ). 32 кБ (341256) чип статической памяти тега кэша. EPROM BIOS (Award). Чипсет SiS 85c496/85c497. Разъем питания P8&P9, литиевая батарея резервного питания часов и настроек BIOS. Тактовый генератор MX8318, опорный кварц на 14,318 МГц(?). Шина расширения: 3 слота ISA, 3 слота PCI 2.0. Внешние соединители — разъем клавиатуры (DIN-5). Внутренние соединители — 2 IDE-порта 40-pin, FDD-порт 34-pin, соединители для шлейфового подключения разъемов 2 последовательных портов (COM/Serial), параллельного порта (LPT), порта игрового адаптера (джойстика). Не установлен соединитель для ИК-приемопередатчика (IR). Адаптеры реализованы на основе контроллера ввода-вывода Winbond W83787F и вспомогательного чипа (преобразователь уровней, таймер) Winbond W83768F. Служебные разъемы KeyLock (блокировка клавиатуры, 5-pin), Speaker (динамик, 4-pin), Reset (сброс, 2-pin), Turbo Switch (переключатель режима «турбо», 3-pin), Turbo LED (индикатор режима «турбо», 2-pin), IDE LED (индикатор активности накопителей, 2-pin).

 Альбом фотогалереи: http://oldradio.su/main.php?g2_itemId=43093
