Радиостанция "Alan-100+"

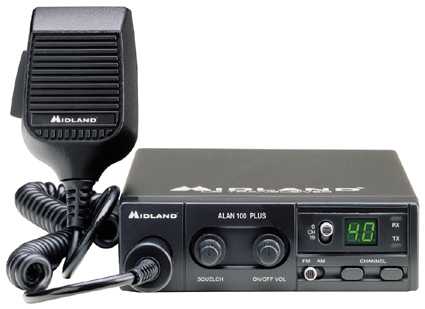

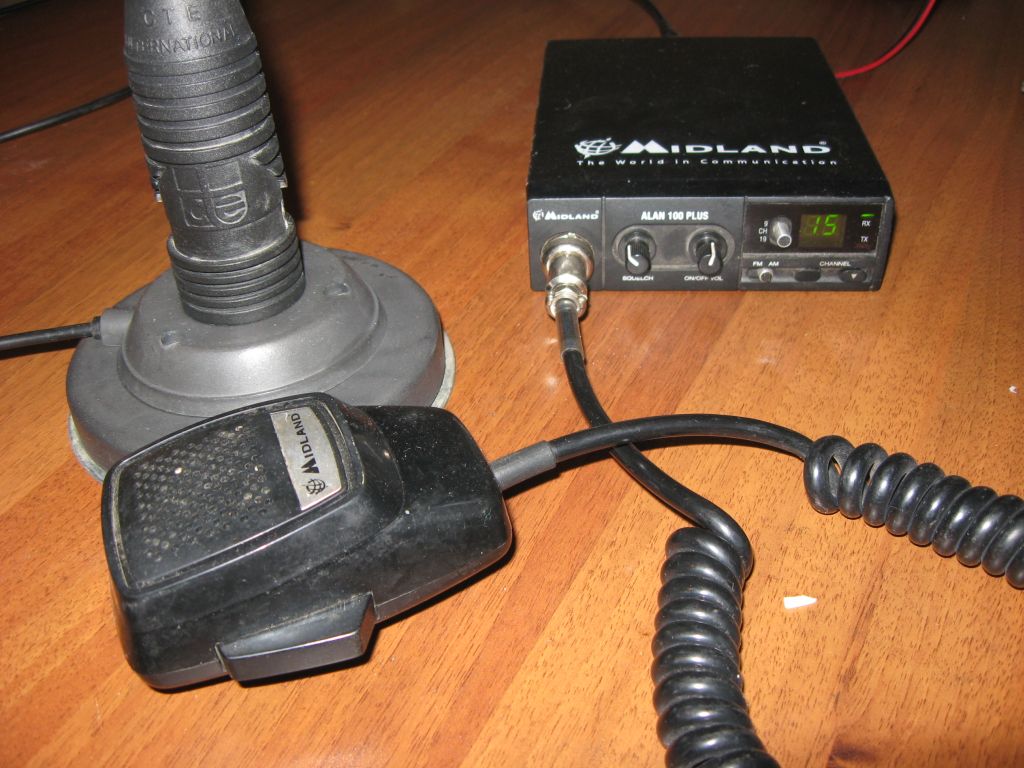

Автомобильный АМ/ЧМ трансивер CB-диапазона Alan-100 plus

Технические характеристики:

  • Диапазон: 26.965 - 27.405 MHz; (40 каналов)
  • Рижимы работ: AM/FM
  • Формирование сетки частот: синтезатор частоты с ФАПЧ
  • Допустимое отклонение частоты: 0.0002 %
  • Стабильность частоты: 0.0005 %
  • Модуляция: AM/FM/USB/LSB/CW
  • Импеданс антенны: 50 Ом (разъем SO 239)
  • Габариты:  31 х 190 х 120 мм;
  • Масса: 1.0 кг

Приемник:

  • Чувствительность: 0.5 мкВ (при отношении сигнал-шум 10 дБ)
  • Промежуточные частоты: 1 ПЧ: 10.695 МГц, 2 ПЧ: 455 кГц
  • Шумоподавление: регулируемое с макс. порогом 1мВ
  • Диапазон выходных частот: 300 – 3000 Гц ±3дБ
  • Выходная мощность: не более 3 Вт на нагрузку 8 ом

Передатчик:

  • Выходная мощность: 4.5 Вт (AM/FM)
  • Модуляция: 90/100 % (AM); 1.5 кГц (FM)
  • Подавление побочных излучений: в пределах нормы
  • Микрофон: электретный
  • Питание: ±13.8 В; потребляемый ток 0.9 А (max.)
  • Диапазон рабочих температур: -10 ... +50°C

Присутствуют разъём для подключения внешнего громкоговорителя и шестиконтактный микрофонный разъём.

Питание радиостанции Alan 100 может осуществляться от прикуривателя.

Файлы:

  1. Схема электрическая принципиальная (165 Kb)
  2. Инструкция по эксплуатации (5 Kb)
  3. Сетка частот радиостанций Си-Би - диапазона
