First-536 (или привет из 90-х)

Где-то в 90-х, уже и не помню точно каким образом, в нашей семье оказалась переносная двухкассетная магнитола FIRST-536 (100% madе in China, хотя и имевшая гордую надпись Made for FIRST Austria). По тем временам вполне неплохой аппарат в том смысле, что за небольшие деньги получался не только переносной, довольно громко звучащий (хотя и не слишком качественно) аппарат, но практически музыкальный центр с двумя пристегивающимися к нему колонками, которые можно было в стационарном варианте отстегнуть и расставить по углам. При не слишком большой громкости он даже вполне сносно звучал. Ну и конечно функционал - компакт-кассету можно было переписать нажатием одной кнопки, 4-х диапазонный приемник с "FM-диапазоном", да еще и со светомузыкой внутри колонок Happy

В общем послужил он какое-то время верой и правдой, потом был отдан на растерзание детям, потом компакт-кассеты ушли в небытие, а магнитола, поработав еще какое-то время то радиоприемником, то усилителем, то просто детской игрушкой - отправилась на заслуженный отдых. Нет, не на свалку (хотя, наверное, отправить ее нужно было бы именно туда), а отправилась на чердак, где и валялась в забытии все это время.

Некоторое время назад мне потребовался для экспериментов какой-нибудь приемник с вещательными ДВ и СВ диапазонами (использовать для экспериментов ламповые раритеты не очень хотелось, а других приемников с ДВ и СВ диапазонами у меня под рукой не оказалось), и вот случайно наткнулся на сие чудо китайской мысли.

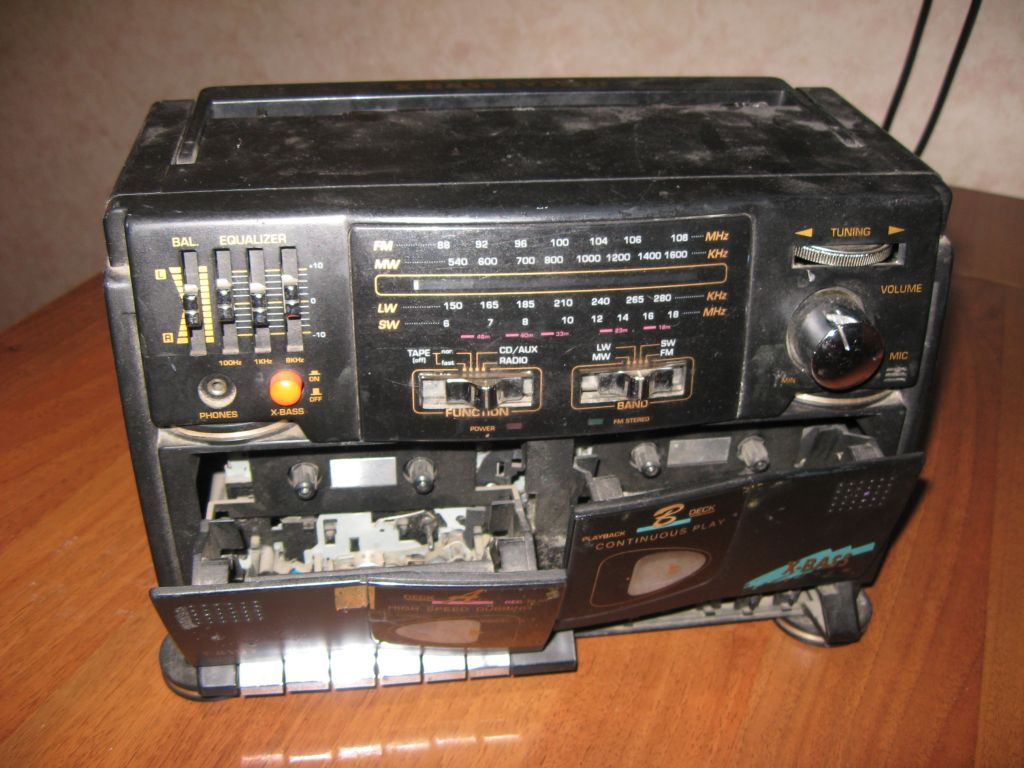

Выглядело оно уже вот так:

Магнитола First-536

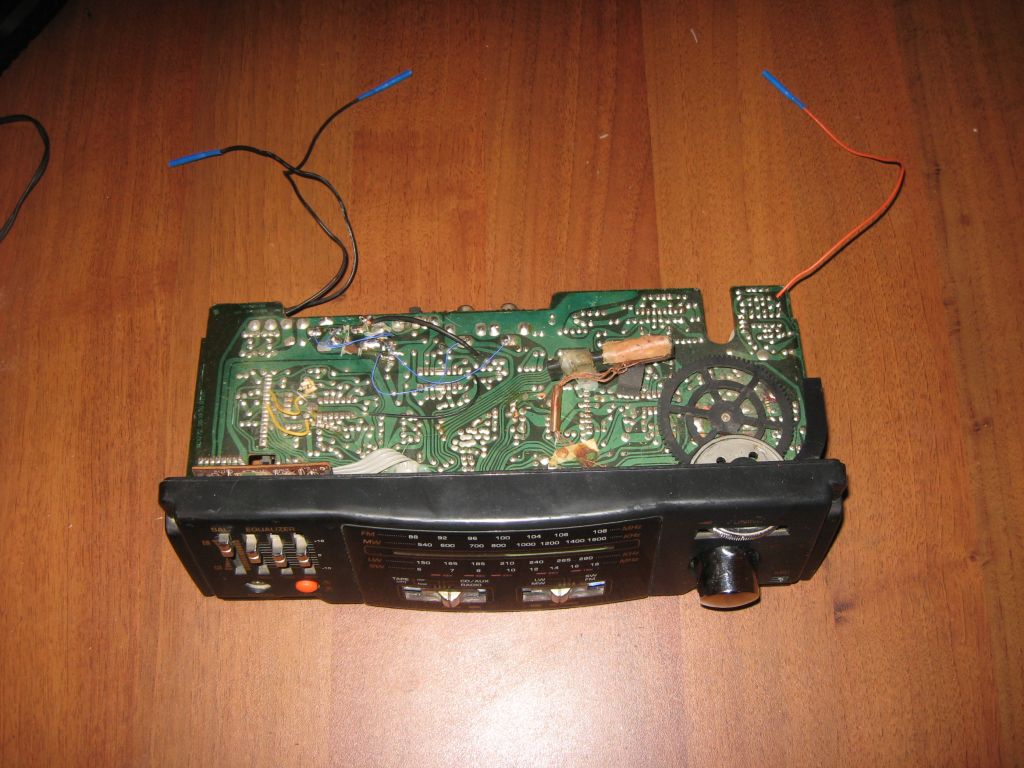

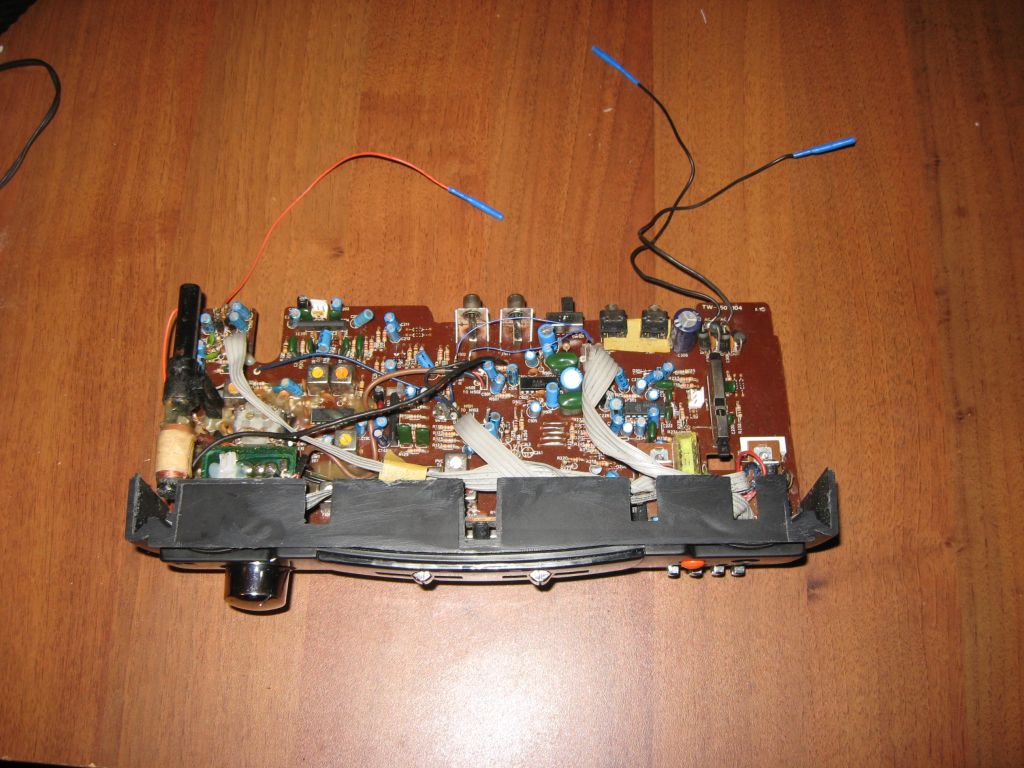

Магнитофонная часть была полностью раздолбана, сломаны фиксаторы крышек, на правой деке отсутствовали клавиши, крепления колонок были разбиты, а сама магнитола уже не подавала никаких признаков жизни, правда светодиод питания, при включении ее в розетку светился, а значит по крайней мере источник питания был жив. Поработав некоторое время паяльником радиоприемник все же удалось оживить (об оживлении магнитофонной части даже мысли не было, чтобы не мешалась - она сразу была демонтирована).

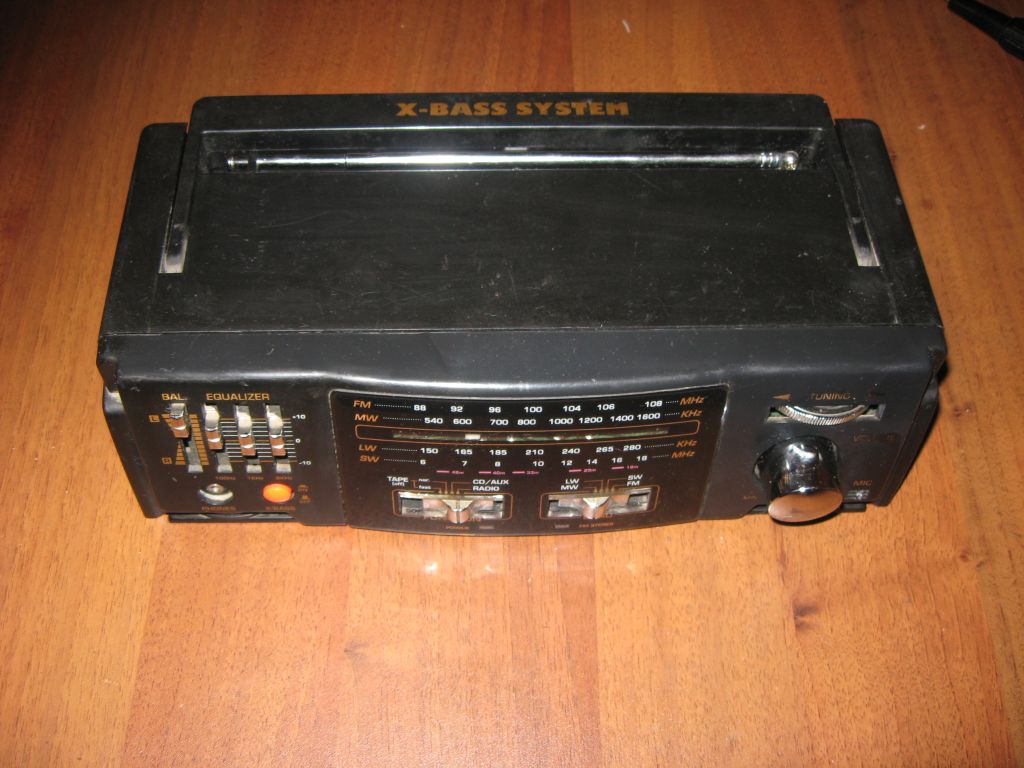

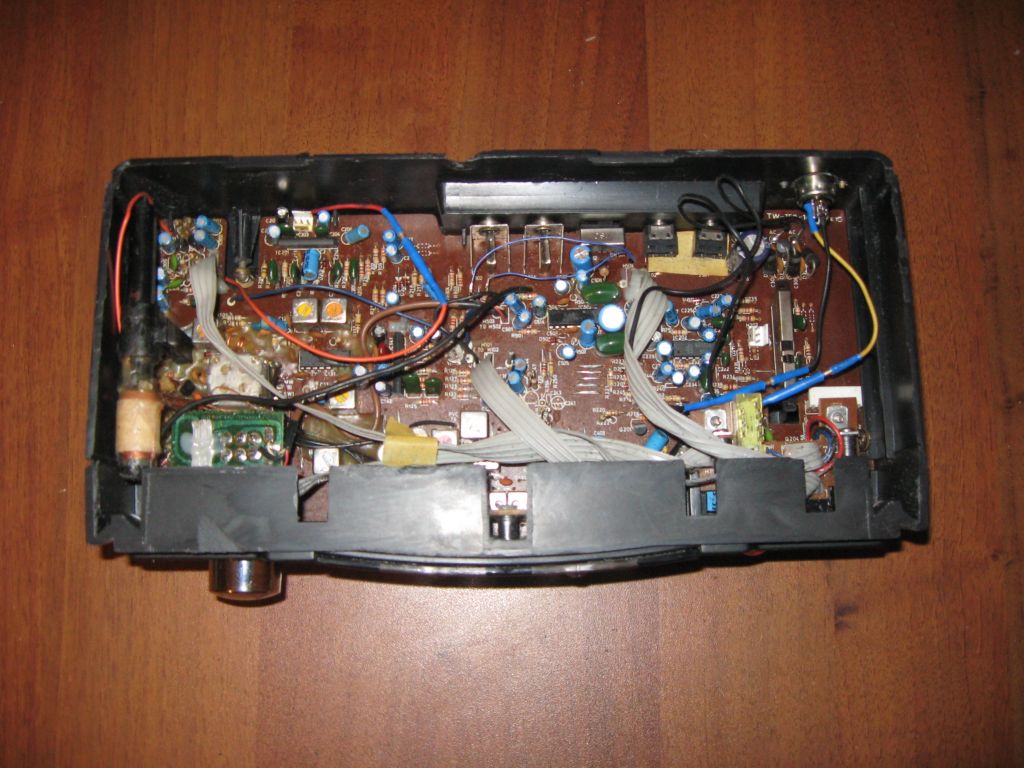

Блок питания представлял собой трансформатор и четыре диода с конденсатором, поэтому, не смотря на то что он работал, его тоже решено было выбросить, во всяком случае трансформатор, так как все остальное было на общей плате. Конструктивно магнитола состояла из четырех блоков: Печатная плата, на которой размещалась вся электроника и органы управления, эта часть был размещена в верхней части, а в нижней части расположилась магнтофонная панель, сетевой трансформатор и батарейный отсек. Из колонок удалось найти только одну, но и та молчала. И вот, когда от магнитолы по сути остался только приемник, возникла мысль, а не сократить ли корпус, отрезав опустевшую нижнюю часть. Сказано - сделано, вот что получилось после знакомства корпуса с электролобзиком:

Осталось сделать нижнюю крышку, просто выпилисть ее из оргстекла и приклеить.

Схему пришлось немного тоже переделать. Во-первых, схема приемника гораздо комфортнее работает от 12 вольт, вместо указанных 9-ти. А так, как получившееся предполагалось использовать совместно с компьютером, то и питание решено было вять оттуда, поэтому сзади корпуса добавился еще один разъем. Изначально в магнитоле было четыре разъема - два тюльпана (вход L, R - CD\AUX) и два 3,5" Джека для подключения колонок. Эти же разъемы решено было использовать подругому: Тюльпаны теперь используются для подключения колонок, один джек - НЧ-вход, а на второй был подпаян встроенный микрофон. Таким образом полученная конструкция заменила компьютерные колонки, микрофон, который все время мешался, валяясь на столе, а при необходимости используется как всеволновый вещательный приемник, причем как приемник это работает весьма неплохо.

Вот видео работы:

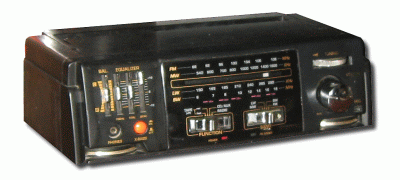

После того как конструкция была собрана и заняла свое место рядом с компьютером (вообще - компьютер у меня в мастерской, как компьютер, устройство весьма условное, постоянно меняющее состав, размеры, функционал, но вот со звуком ему всегда не везло, ему обычно доставались какие-нибудь компьютерные колонки, о нормальном звучании которых конечно же и речи не идет).

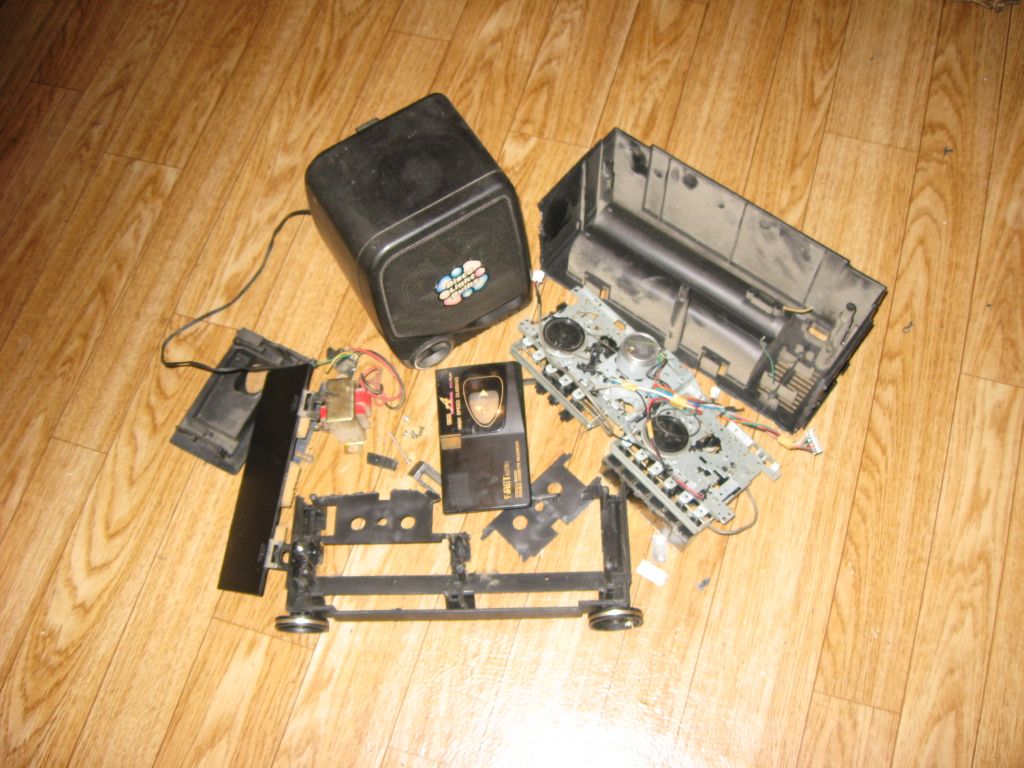

А вот то, что осталось от магнитолы:

PS. Уже после того, как устройство сие заняло свое почетное место на компьютерном столе в мастерской, возникло еще пару идей как его еще немного доработать. Во-первых, у переключателя "Function" осталось два незадействованных положения, одно из которых можно было бы использовать для записи на компьютер принятого приемником, а второе - для принятого приемником и от встроенного микрофона. Во-вторых, в полученном устройстве пассивный эквалайзер, и его вполне можно было бы заменить активным, а кнопку X-bass использовать для отключения эквалайзера вовсе, что значительно улучшило бы и характеристики и функционал.
