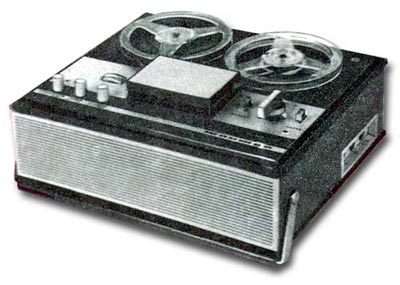

Сетевой катушечный магнитофон "Юпитер-1201"

Сетевой катушечный транзисторный магнитофон "Юпитер-1201" с 1971 года выпускал Омский электротехнический завод имени Карла Маркса.

Магнитофон ''Юпитер-1201'' один из первых бытовых отечественных сетевых транзисторных магнитофов. Он рассчитан на двухдорожечную запись фонограмм от любых источников звукового сигнала. Скорость магнитной ленты - 9,53 см/сек. Коэффициент детонации - 0,3%. Время записи 2х65 мин при использовании катушек на 375 м и магнитной ленты типа 10. Номинальная выходная мощность - 1,5 Вт при КНИ - 5%. Рабочий диапазон звуковых частот на линейном выходе не уже чем 63...12500 гц. Имеется регулятор тембра по высоким частотам. Уровень шумов канала записи и воспроизведения -42 дБ. Потребляемая от сети мощность 45 Вт. Размеры магнитофона 380х315х162 мм, его масса 10 кг.

Литература:

  1. Рекламное описание магнитофона "Юпитер-1201" в журнале Радио № 5 1971 год.
  2. Описание и схема магнитофона в журнале Радио № 9 за 1972 год.
  3. Описание магнитофона в справочнике Весенина.
  4. Схема магнитофона первых выпусков.
  5. Инструкция по эксплуатации МГ.
