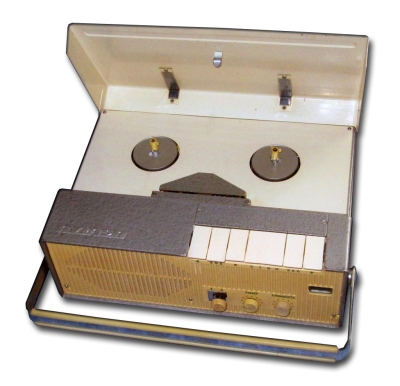

Портативный катушечный транзисторный магнитофон "Яуза-20"

Портативный катушечный транзисторный магнитофон "Яуза-20" с начала 1964 года выпускал Московский электромеханический завод №1.

Магнитофон ''Яуза-20'' рассчитан на двухдорожечную запись звуковых фонограмм и последующее их воспроизведение. Он имеет две скорости: 9,53 и 4,76 см/сек. При использовании катушек № 13, которые вмещают 180 метров магнитной ленты толщиной 55 мк продолжительность записи на 2-х дорожках на большей скорости 2х30 минут, на меньшей 2х60 минут. Номинальное напряжение источника питания магнитофона 12 вольт. Он может питаться от 10-ти элементов типа Сатурн, автомобильного аккумулятора напряжением 12,8 вольта или от сети с напряжением 127 или 220 В, для чего в комплекте идёт специальный выпрямитель. При напряжении в 12 вольт и выходной мощности 1 Вт магнитофон в режиме воспроизведения потребляет 360 мА, записи 320 мА, перемоткок около 160 мА. Магнитофон размещён в литом корпусе из силумина с габаритами - 300х220х110 мм. Масса с установленными элементами питания и двумя катушками, одна из которых с лентой 5 кг. В комплекте шёл чехол, микрофон, БП, катушка с лентой и пустая и ЗИП. За время выпуска электрическая схема магнитофона четыре раза модернизировалась.

Литература:

  1. Описание МГ в справочнике Гладышева.
  2. Описание в Радио № 11 за 1965 г.
  3. Описание в МРБ 1036.
  4. Электрическая схема МГ 3-й модернизации.
  5. Инструкция по эксплуатации МГ и схема 4-й модернизации.
