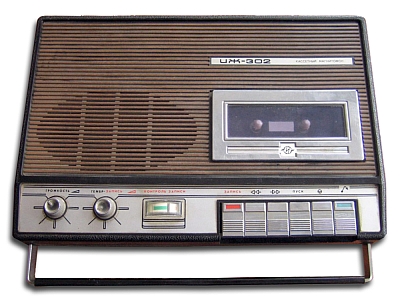

Кассетный магнитофон "ИЖ-302"

Кассетный магнитофон "ИЖ-302" с I-кв 1982 года выпускал Ижевский мотозавод.

Магнитофон создан на базе магнитофона ''Электроника-302'', учитывая модернизации. Он предназначен для записи или воспроизведения звука с применением кассет МК-60. Магнитофон ''ИЖ-302'' состоит из трёх основных узлов, размещенных в пластмассовом корпусе: ЛПМ, усилителя ЗЧ и вкладываемого БП. Магнитофон позволяет производить запись с микрофона МД-64М, радио или телевизора, усилителя ЗЧ, радиолинии, электрофона и другого магнитофона; воспроизведение через встроенный громкоговоритель, усилитель ЗЧ, внешнюю АС, головные телефоны. Контроль уровня записи производится с помощью стрелочного индикатора. При воспроизведении и перемотках индикатор показывает напряжение питания. Магнитофон обеспечивает временную остановку носителя. Кнопка, расположенная на микрофоне дистанционно управляет включением магнитофона, что дает возможность использовать его в репортёрских целях. Время работы от комплекта свежих элементов А-343 ~ 10 часов. Напряжение питания: постоянного тока 9 В, переменного 220 В. Число дорожек записи 2. Скорость движения ленты 4,76 см/сек. Рабочий диапазон частот 63 ...10000 Гц. Время записи и воспроизведения на кассете МК-60 - 2х30 мин. Коэффициент детонации 0,35%. Относительный уровень шумов и помех в канале ЗВ -46 дБ. Диапазон регулировки тембра по ВЧ -10 дБ. Номинальная выходная мощность от батарей 0,7 Вт. Габариты модели 90x318x225 мм. Вес с кассетой и элементами 3,2 кг.

Литература:

  1. Инструкция по эксплуатации магнитофона "ИЖ-302" и его электрическая схема.
